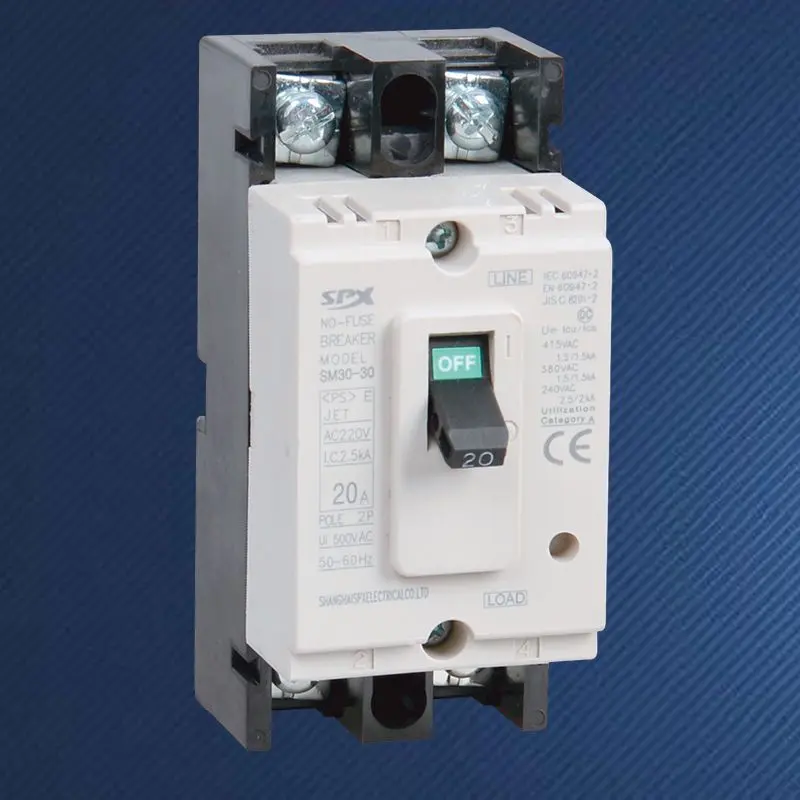

2P 30A Kompaktleistungsschalter

In modernen elektrischen Systemen ist die Sicherheit der Grundpfeiler, der keine Kompromisse eingehen darf. Der langlebige 2P 30A Kompaktleistungsschalter von SPX ist ein so leiser und treuer „Sicherheitsschutz“. Es überwacht gleichzeitig die stromführenden und neutralen Drähte (oder zwei Phasendrähte) des Stromkreises. Wenn ein abnormaler Strom auftritt, kann es innerhalb von Millisekunden präzise reagieren und den fehlerhaften Stromkreis automatisch unterbrechen. Es vereint die Schutzfunktion herkömmlicher Sicherungen mit dem Komfort der Schalterbedienung und bietet Ihnen so ein sichereres, intelligenteres und wiederverwendbares Leitungsschutzgerät.

Vorteil

Der integrierte Bimetallstreifen des hochwertigen 2P 30A-Leistungsschalters mit geformtem Gehäuse bietet einen umgekehrten Überlastschutz. Wenn der Strom über einen längeren Zeitraum den Nennwert geringfügig überschreitet, z. B. bei Leitungsüberlastung, verzögert sich die Abschaltung. Elektromagnetische Spulen bieten einen sofortigen Kurzschlussschutz und können bei plötzlichen und extrem großen Kurzschlussströmen sofort innerhalb von einem Prozent einer Sekunde auslösen und extrem schnell reagieren.

Die Positionen „EIN“ und „AUS“ sind deutlich gekennzeichnet und die Bedienung des Griffs ist reibungslos. Nachdem der Fehler ausgelöst wurde, befindet sich der Griff in der Mittelposition und bietet so eine intuitive Fehleranzeige für eine schnelle Fehlerbehebung.
Stabile Verkabelung und Installation: Durch die Verwendung von Schraubklemmen ist die Hochstromverbindung fest und zuverlässig. Das standardisierte modulare Design ermöglicht eine einfache Installation auf 35-mm-Universalschienen und eine saubere Anordnung mit anderen elektrischen Komponenten.
Das zweipolige Design bietet vollständigen Bruchschutz und ist dabei nur etwa doppelt so breit wie ein standardmäßiger einpoliger Leistungsschalter. Der CE-zertifizierte 2P 30A Kompaktleistungsschalter ist eine Option für kleine Verteilerkästen und Unterteilungsschaltkreise
Schutz.
Im Vergleich zu Sicherungen, die ausgetauscht werden müssen, können 2P 30A Kompaktleistungsschalter manuell zurückgesetzt und nach der Fehlerbehebung wiederverwendet werden, was zu niedrigeren langfristigen Nutzungskosten und einfacherer Wartung führt.

Die SPX SM30-30-Serie von Kompaktleistungsschaltern mit MCCB-Parametern

Rahmen(A)		SM30-30(NF-CW)				Betriebseigenschaften
Nennstrom in (A)		(2)、3、(3.2)、5、10、15、20、30
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 500 V
Anzahl der Pole		2		3
Begrenzte Ausschaltkapazität		C	S	C	S
Kurzschlussunterbrechungskapazität (kA) AC400V		1.5	1.5	1.5	1.5
Betreiben Sie einen Kurzschluss (kA) AC400V		1	1	1	1
Profilbild
	a	96		96
	b	45		67
	c	64		64
Montagebild
	d	84.5		84.5
	e	/		24
	f	5		5
Maschinenleben		7000
Elektrisches Leben		4000
Elektrobetriebenes Gerät (MD)
Externer Drehgriff
Automatische Auslösevorrichtung		Thermisch-magnetisch

Vorderansicht
