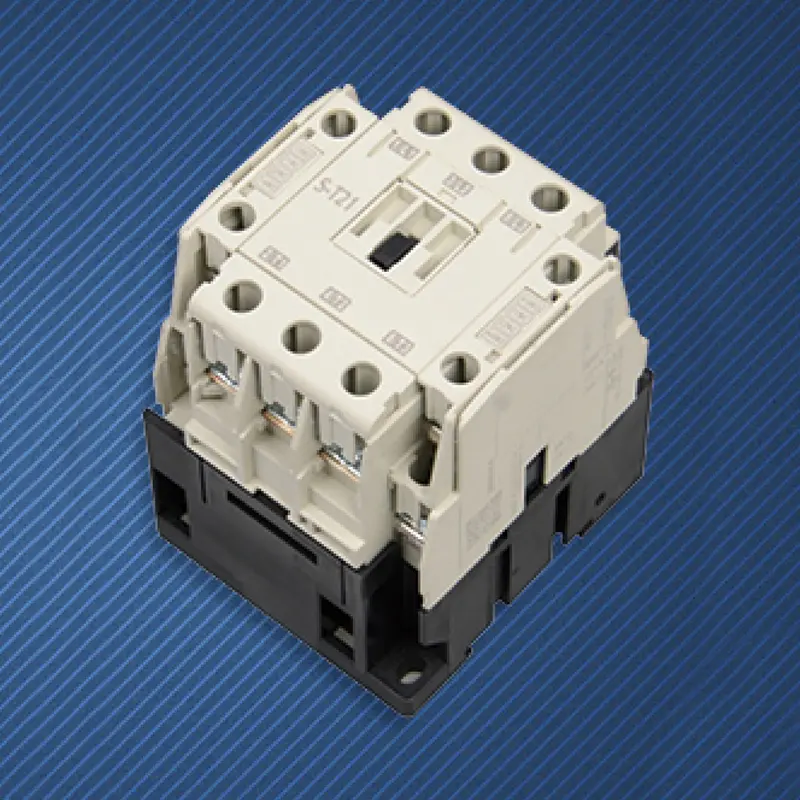

21A AC-Elektroschütz

In dem weiten Bereich der Industrie, der fortschrittliche Automatisierung und elektrische Steuerung erfordert, stellt der Strompegel von 21 A einen weit verbreiteten Schnittpunkt dar – er ist leistungsstark genug, um gängige kleine und mittlere Produktionsanlagen anzutreiben; Es ist ausreichend standardisiert, um zu einer der am häufigsten verwendeten Komponenten im Elektrodesign zu werden. Als professioneller Hersteller von AC-Schützen in China ist unser langlebiges 21-A-AC-Elektroschütz von SPX der „universelle Eckpfeiler“ dieser Produktreihe. Es strebt nicht nach extremen Leistungsparametern, sondern bietet Ingenieuren und Systemintegratoren eine „fehlerfreie“ Standardauswahl basierend auf klassischem Design, zuverlässiger Leistung, breiter Verfügbarkeit und hervorragender Kosteneffizienz. Ob für standardisiertes Design in neuen Projekten oder als Ersatz für Ersatzteile in der Wartung, es kann nahtlos integriert werden und die Rolle eines starken Ausführenden im Regelkreis spielen.

Merkmale:

Mit einem Nennstrom von 21 A entspricht er genau einem dreiphasigen Asynchronmotor von etwa 11 kW bei 380 V Spannung oder einer Last von etwa 4,6 kW bei einphasiger 220 V und deckt den Strombedarf der überwiegenden Mehrheit der kleinen und mittleren Ventilatoren, Wasserpumpen, Kompressoren, Förderbänder und Heizkreise perfekt ab.
Zuverlässige elektrische Lebensdauer: Der Hauptkontakt besteht aus einem Legierungsmaterial auf Silberbasis und wurde für das Lichtbogenlöschdesign optimiert. Unter der Standard-AC-3-Nutzungskategorie (Motor-Start-Stopp) kann es zehntausende oder sogar über 100.000 Mal zuverlässigen elektrischen Betrieb gewährleisten und erfüllt damit die häufigen Start-Stopp-Anforderungen in Industrieumgebungen.
Das Spulendesign weist eine gute Beständigkeit gegenüber Spannungsschwankungen auf und die Gesamtstruktur ist unempfindlich gegenüber Staub, Feuchtigkeit und bestimmten Temperaturschwankungen. Es kann in allgemeinen Industrieumgebungen stabil und mit geringem Wartungsaufwand betrieben werden.
Das hochwertige elektrische 21-A-Wechselstromschütz wird normalerweise auf einer standardmäßigen 35-mm-DIN-Schiene installiert und kann problemlos mit anderen Leistungsschaltern, Relais und anderen Komponenten angeordnet werden. Stellen Sie Schraub-Crimpklemmen für eine stabile und zuverlässige Verbindung bereit.
Die meisten Modelle unterstützen die praktische Installation von Hilfskontaktmodulen oben oder an der Seite, um Steuersignale (z. B. Selbsthemmung, Verriegelung und Statusrückmeldung) zu erweitern und komplexe Logiksteuerungsanforderungen zu erfüllen, ohne dass das Hauptschütz ausgetauscht werden muss.

Anwendung

Hauptstrom-Ein/Aus-Steuerung für dreiphasige Ventilatoren mit 7,5 kW bis 11 kW, Wasserpumpen, Luftkompressoren und kleine Werkzeugmaschinen.
Start-Stopp-Ausführungseinheit für mittelgroße Fan-Coil-Geräte, Frischluftgeräte und Umwälzpumpen.
Das kundenspezifische elektrische 21-A-Wechselstromschütz wird zur Motorsteuerung zum Antrieb leichter bis mittlerer Förderbänder und Aufzüge verwendet.
Als Fernbedienungsschalter zur Steuerung von Beleuchtungsgruppen und elektrischen Heizgeräten (z. B. kleinen Heizkesseln).
Das elektrische 21-A-Wechselstromschütz dient als Standardaktuator für SPS- oder Relaisausgangsklemmen und steuert die Leistung eines einzelnen Arbeitsplatzes.

Parameter des SPX AC-Magnetschützes

Rahmen(A)			SS-T21
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	4
		380V	7.5
Reted-Strom (AC-3) GB14048.4		220V	20
		380V	20
Reted-Heizstrom (A)			32
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			100
Mechanisches Leben			500

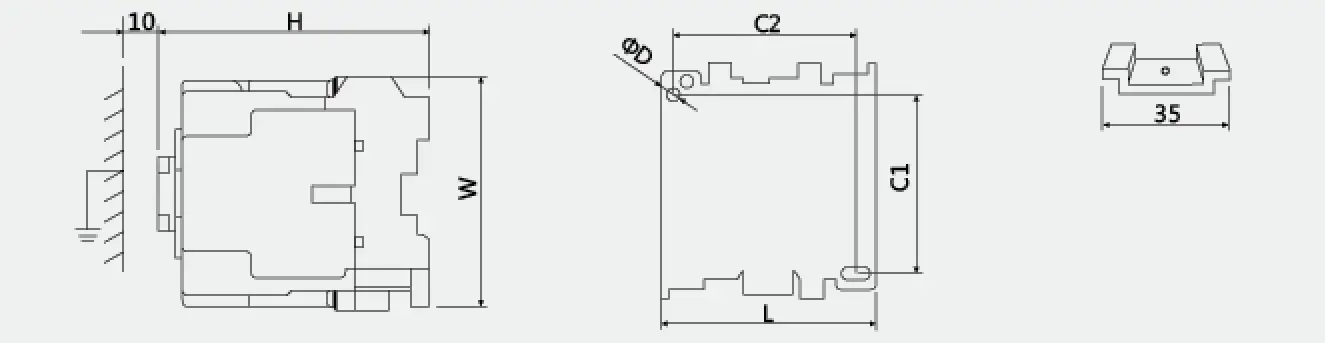

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
