Das Richtige wählenMoSchutzschalter mit integriertem Gehäuse (MCCB)ist eine wichtige Entscheidung, die sich direkt auf die elektrische Sicherheit, die Systemzuverlässigkeit und die Betriebseffizienz auswirkt. MCCBs werden aufgrund ihrer hohen Nennströme, anpassbaren Schutzeinstellungen und ihres robusten Designs häufig in industriellen, kommerziellen und infrastrukturellen Stromverteilungssystemen eingesetzt.
Dieser umfassende Leitfaden erklärt, wie Sie den richtigen Kompaktleistungsschalter basierend auf Stromstärke, Ausschaltvermögen, Auslösertyp, Einhaltung von Normen und Anwendungsszenarien auswählen. Basierend auf Best Practices der Branche und technischen Erkenntnissen vonSPXDieser Artikel soll Ingenieuren, Auftragnehmern und Beschaffungsfachleuten dabei helfen, fundierte Entscheidungen zu treffen.

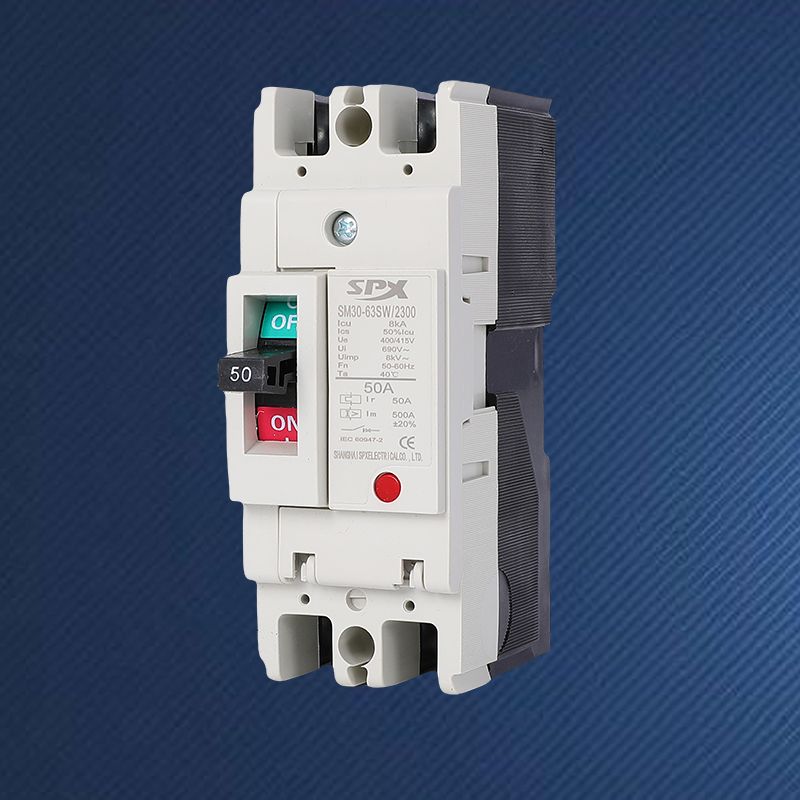

A Kompaktleistungsschalterist eine Art elektrisches Schutzgerät, das Stromkreise vor Überlastungen, Kurzschlüssen und Erdschlüssen schützt. Der Leistungsschalter ist in einem geformten Isoliergehäuse untergebracht, das für mechanische Festigkeit und erhöhte Sicherheit sorgt.
Im Gegensatz zu Miniatur-Leistungsschaltern (MCBs) unterstützen MCCBs höhere Nennströme – typischerweise von 15 A bis 2500 A – und bieten einstellbare Auslöseeinstellungen, was sie ideal für anspruchsvolle Stromverteilungsumgebungen macht.
Ein falsch ausgewählter MCCB kann bei Fehlern unnötigerweise oder gar nicht auslösen, was zu kostspieligen Ausfallzeiten oder Sicherheitsrisiken führt.
Der Nennstrom definiert den maximalen Dauerstrom, den der MCCB ohne Auslösung führen kann. Er sollte etwas höher sein als der normale Betriebsstrom des Systems.
Unter Ausschaltvermögen versteht man den maximalen Fehlerstrom, den der MCCB sicher unterbrechen kann. In hochindustriellen Umgebungen sind häufig Leistungsschalter mit hohem Kurzschlussausschaltvermögen erforderlich.
Wählen Sie je nach Einphasen- oder Dreiphasensystem zwischen 2P-, 3P- oder 4P-MCCBs.
Stellen Sie sicher, dass der MCCB IEC 60947-2, UL 489 oder anderen geltenden Normen entspricht.
Hersteller mögenSPXbieten eine breite Palette von Kompaktleistungsschaltern an, die sowohl für Standard- als auch für kundenspezifische Anwendungen konzipiert sind.
| Parameter | Beschreibung |
|---|---|
| Nennspannung (Ue) | Maximale Betriebsspannung |
| Nennstrom (In) | Dauerstrombewertung |
| Bruchkapazität | Maximale Fehlerstrom-Unterbrechungsfähigkeit |
| Reiseeinstellung | Einstellbarer Überlast- und Kurzschlussschutz |
| Besonderheit | MCB | MCCB | ACB |
|---|---|---|---|
| Aktueller Bereich | Bis zu 125A | 15A–2500A | 800A–6300A |
| Verstellbarkeit | NEIN | Ja | Ja |
| Anwendungen | Wohnen | Industrie/Gewerbe | Haupteinsteiger |
Eine ordnungsgemäße Installation und Wartung verlängert die Lebensdauer von Kompaktleistungsschaltern erheblich.
Die meisten MCCBs haben eine mechanische Lebensdauer von 10–20 Jahren, abhängig von Betriebsbedingungen und Wartung.
Ja, MCCBs mit einstellbaren thermischen und magnetischen Einstellungen werden üblicherweise zum Motorschutz verwendet.
Häufiges Auslösen, Überhitzung oder sichtbare Schäden sind wichtige Indikatoren.
Absolut. MCCBs werden häufig in Solar- und Windenergieverteilungssystemen eingesetzt.
Bei der Auswahl des richtigen Kompaktleistungsschalters geht es nicht nur darum, aktuelle Anforderungen zu erfüllen – es geht auch darum, langfristige Sicherheit, Zuverlässigkeit und Leistung zu gewährleisten. Durch das Verständnis von Nennwerten, Anwendungen und Standards können Sie einen MCCB auswählen, der perfekt zu Ihren Systemanforderungen passt.
Wenn Sie auf der Suche nach zuverlässigen, leistungsstarken Kompaktleistungsschaltern sind, die auf technischem Know-how basieren, dannSPXbietet umfassende, auf globale Märkte zugeschnittene Lösungen. Fühlen Sie sich freiKontaktieren Sie unsum Ihre Projektanforderungen zu besprechen und professionelle Unterstützung zu erhalten.
