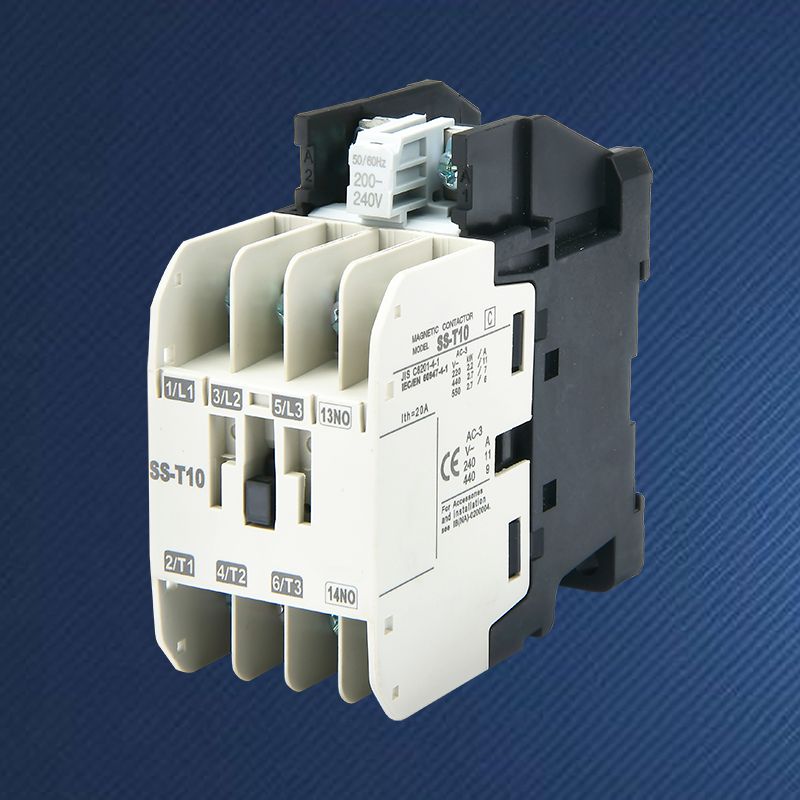

Was ist ein AC-Schütz?

EinAC-Schützist ein grundlegender elektromechanischer Schalter, der den Stromfluss in Wechselstromkreisen (AC) steuert. Seine Hauptaufgabe besteht darin, den Hauptstromkreis zu elektrischen Geräten, am häufigsten Elektromotoren, wiederholt herzustellen (zu schließen) und zu unterbrechen (öffnen). Stellen Sie es sich als ein ferngesteuertes Relais mit hoher Kapazität vor, das für die Bewältigung der erheblichen Einschaltströme und Dauerlasten von Industriemaschinen, HVAC-Systemen, Pumpen, Kompressoren und anderen Hochleistungsanwendungen ausgelegt ist.

Im Gegensatz zu manuellen Schaltern ist einWechselstrom-Leistungsschützwird automatisch durch ein Steuersignal betätigt und ist daher in der Automatisierung unverzichtbar. DerSPX ElectricAC-Schützveranschaulicht dies, indem es als robuste Verbindung zwischen Steuerkreisen mit geringem Stromverbrauch (z. B. denen einer SPS oder eines Thermostats) und Motorlasten mit hoher Leistung dient und so einen reibungslosen und sicheren Betrieb gewährleistet.

Wie funktioniert ein AC-Schütz? Entmystifizierung des elektromagnetischen Betriebs

Die Funktionsweise eines StandardsAC-Schützist eine elegante Anwendung des Elektromagnetismus. Nach den Grundprinzipien der Elektrotechnik handelt es sich dabei um einen einfachen, aber effektiven Prozess:

1. Energetisierung:Wenn eine Steuerspannung (z. B. 24 V, 120 V, 230 V) an das Schütz angelegt wirdelektromagnetische SpuleEs entsteht ein Magnetfeld.
2. Attraktion:Dieses Magnetfeld zieht einen beweglichen Eisenkern (den Anker) gegen die Kraft einer Feder an.
3. Kontaktschluss:Der Anker ist mechanisch mit dem Hauptstrom verbundenKontakte. Während es sich bewegt, drückt es diese Kontakte zusammen, schließt den Stromkreis und ermöglicht den Stromfluss zum Motor oder zur Last.
4. Freischalten:Wenn das Steuersignal entfernt wird, wird die Spule stromlos, das Magnetfeld bricht zusammen und die Rückstellfeder drückt den Anker zurück. Dadurch werden die Kontakte geöffnet und der Stromkreis sicher unterbrochen.

Dieses Design ermöglichtFernbedienung von Motorenund bietet das Wesentlicheelektrische Isolierungim geöffneten Zustand ein wichtiges Sicherheitsmerkmal.

Hauptfunktionen und Vorteile: Mehr als nur einfaches Umschalten

Moderne Wechselstromschütze, insbesondere solche vonSPX Electricbieten eine Reihe von Funktionen, die sowohl die Ausrüstung als auch das Personal schützen.

• Zuverlässige Start-/Stopp-Steuerung:Die Kernfunktion für jedenMotorsteuerungsschütz, was automatisierte Betriebsabläufe ermöglicht.
• Integrierter Überlastschutz:In Kombination mit einem thermischen Überlastrelais überwacht es den Strom und schaltet aus, um Motorschäden durch übermäßige Last oder Phasenverlust zu verhindern.
• Erhöhte Betriebssicherheit:Funktionen wie Lichtbogenkammern unterdrücken die Funkenbildung beim Trennen und isolierte DesignsReduzieren Sie das Risiko eines Stromschlags.
• Energieeffizienz:Funktion für erweiterte Modelleoptimierte Spulendesignsdie weniger Halteleistung verbrauchen und so die Betriebskosten senken.
• Geräuschreduzierung:Innovativleises elektromagnetisches SystemDesigns minimieren hörbares Brummen und verbessern so die Arbeitsbedingungen.
• Niederspannungsauslöser:Unterbricht automatisch die Stromversorgung, wenn die Spannung gefährlich niedrig abfällt, und schützt so den Motor bei Rückkehr der Stromversorgung.

Warum SPX-Wechselstromschütze in puncto Leistung und Sicherheit Marktführer sind?

In einem Markt voller generischer Optionen,SPX ElectricSchütze zeichnen sich durch gezielte Konstruktion und die Verpflichtung zu überlegener Leistung aus.

1. Auf Effizienz und Geräuschlosigkeit ausgelegt:SPX hat das elektromagnetische System neu definiert. Ihreoptimiertes Spulendesignreduziert den Stromverbrauch während des Haltezustands erheblich, was zu direkten Energieeinsparungen führt. Darüber hinaus ist diegeräuschloser BetriebDie Technologie befasst sich mit dem häufig auftretenden Problem des Spulenbrummens und reduziert Umgebungsgeräusche in Schalttafeln und Anlagen, was für Gewerbegebäude und ruhige Industrieumgebungen von entscheidender Bedeutung ist.

2. Kompromisslose Sicherheit durch Design:Sicherheit ist kein nachträglicher Gedanke. SPX-Schütze sind darauf ausgelegterhöhen die elektrische Sicherheitund sicherstellenEinhaltung strenger nationaler und internationaler Standards. Funktionen sind integriertReduzieren Sie das Risiko eines versehentlichen Stromschlags, was Installateuren und Betreibern Sicherheit bietet.

3. Robustheit für anspruchsvolle Anwendungen:Entwickelt für die reale Welt vonhäufige Bedienung und FernbedienungSPX-Schütze zeichnen sich durch eine hohe mechanische und elektrische Haltbarkeit aus. Die Aufnahme von aUnterspannungsfreigabeschutzfunktionist eine wichtige Schutzmaßnahme, die einen automatischen Neustart nach einem Stromausfall verhindert und sowohl die Ausrüstung als auch das Personal schützt.

4. Anpassung und Support:In der Erkenntnis, dass eine Einheitsgröße nicht für alle passt, hat dasDas Werk von SPX Electric bietet maßgeschneiderte AC-Schützlösungen. Unabhängig davon, ob Sie einen bestimmten Nennstrom, spezielle Kontaktkonfigurationen oder einzigartige Montageoptionen benötigen, kann SPX Produkte genau an Ihre Projektspezifikationen anpassen und sie so zu den Besten machenerste Wahl für innovative industrielle und zivile Anwendungen.

FAQ

F1: Was ist der Hauptunterschied zwischen einem Wechselstromschütz und einem Leistungsschalter?

A:Ein Leistungsschalter ist ein Schutzgerät, das die Stromversorgung im Falle eines Kurzschlusses oder einer erheblichen Überlastung automatisch unterbricht (seine Hauptfunktion ist der Schutz). Ein Wechselstromschütz ist ein Steuergerät, das für das häufige, routinemäßige Schalten (EIN/AUS) eines Stromkreises ausgelegt ist (seine Hauptfunktion ist die Steuerung). Oft arbeiten sie zusammen: Der Leistungsschalter sorgt für Fehlerschutz und das Schütz für die Betriebssteuerung.

F2: Kann ich ein AC-Schütz für DC-Lasten verwenden?

A:Nein, es wird nicht empfohlen. Wechselstromschütze sind speziell dafür ausgelegt, den Wechselstromlichtbogen zu löschen, der natürlicherweise 100/120 Mal pro Sekunde den Nulldurchgang durchläuft. Gleichstromlichtbögen sind kontinuierlich und viel schwieriger zu löschen. Die Verwendung eines Wechselstromschützes in einem Gleichstromkreis kann zu starker Lichtbogenbildung, schnellem Verschweißen der Kontakte und Ausfällen führen. Verwenden Sie immer ein Schütz, das für die jeweilige Stromart ausgelegt ist.

F3: Wie oft sollte ich ein AC-Schütz warten oder ersetzen?

A:Die Wartungsintervalle hängen von der Betriebshäufigkeit und der Umgebung ab. Überprüfen Sie bei stark beanspruchten Anwendungen die Kontakte alle 6–12 Monate auf Erosion/Lochfraß und überprüfen Sie die mechanische Funktion. Zu den Anzeichen dafür, dass ein Schütz ausgetauscht werden muss, gehören: lautes Summen (Spulenausfall), Rattern, verbrannte Kontakte, physische Schäden oder ein Versagen beim zuverlässigen Ein-/Ausschalten. Hochwertige Schütze wie die vonSPXsind auf Langlebigkeit und geringen Wartungsaufwand ausgelegt.

F4: Was bedeutet „Unterspannungsauslösung“ und warum ist es wichtig?

A:Der Niederspannungsauslöser (LVR) ist ein wichtiges Sicherheitsmerkmal. Wenn die Netzspannung unter einen sicheren Schwellenwert (typischerweise 50–70 % der Nennspannung) fällt, kann die Schützspule die Kontakte nicht mehr geschlossen halten, was dazu führt, dass sie öffnen. Dadurch wird der Motor abgeschaltet. Wenn die Stromversorgung wiederhergestellt ist, startet der Motor NICHT automatisch neu, wodurch ein unerwarteter und möglicherweise gefährlicher Betrieb verhindert wird. Es erfordert ein bewusstes Neustartsignal.

F5: Warum sollten Sie sich für SPX-Wechselstromschütze gegenüber anderen Marken entscheiden?

A: SPX ElectricSchütze bieten eine hervorragende Mischung aus Energieeffizienz (optimiertes Spulendesign), leiser Betrieb (leises elektromagnetisches System), verbesserte Sicherheitsfunktionen zuReduzieren Sie das Risiko eines Stromschlags, und die Flexibilität vonmaßgeschneiderte Lösungen von 10A bis 100A. Dieser Fokus auf Leistung, Sicherheit und Anpassungsfähigkeit macht sie zu einer zuverlässigen und fortschrittlichen Wahl für industrielle und kommerzielle Anwendungen.
