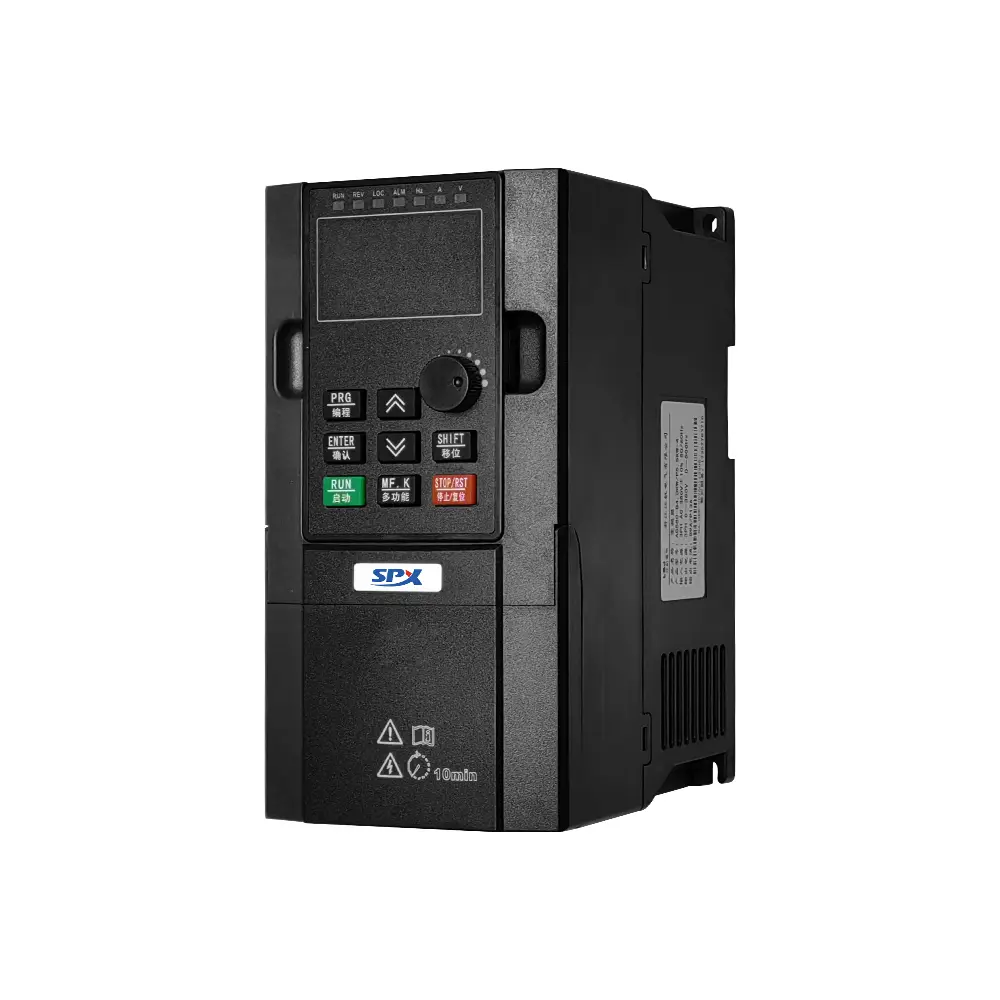

AC-Frequenzumrichter 220 V auf 380 V

In vielen Werkstätten, Bauernhöfen oder alten Gebäuden auf der ganzen Welt ist eine Spannung von 220 V ein üblicher Stromversorgungsstandard, während eine große Anzahl effizienter und zuverlässiger dreiphasiger Industriemotoren eine Stromversorgung von 380 V benötigt. Der herkömmliche sperrige und ineffiziente Aufwärtstransformator kann nur die Spannung ändern und den Motor nicht steuern. Der CE-zertifizierte AC-Frequenzumrichter 220 V auf 380 V des SPX-Werks hat diesen technologischen Stillstand vollständig überwunden. Es handelt sich um ein „Power Reshaping Center“, das Spannungsumwandlung, Drehzahlregelung mit variabler Frequenz und intelligente Steuerung integriert und es Ihnen ermöglicht, das volle Leistungspotenzial von Standard-Drehstrommotoren auszuschöpfen, ohne den Motor auf der Basis eines 220-V-Stromnetzes auszutauschen, und alle Vorteile moderner Drehzahlregelungstechnologie zu genießen.

Merkmale:

Der kundenspezifische Wechselstrom-Frequenzumrichter von 220 V auf 380 V richtet zunächst die Eingangsspannung von 220 V Wechselstrom in Gleichstrom um, der dann von einem Mikroprozessor gesteuert wird. Durch fortschrittliche IGBT-Wechselrichtermodule wird reiner und stabiler dreiphasiger Sinuswellen-Wechselstrom mit 0–380 V und einstellbarer Frequenz synthetisiert. Dabei handelt es sich nicht nur um eine Spannungserhöhung, sondern auch um eine intelligente Umgestaltung der Stromqualität und -form.

Der direkte Antrieb von Lagerbeständen oder des beliebtesten Standard-380-V-Dreiphasen-Asynchronmotors auf dem Markt schützt Ihre bestehenden Investitionen in Motoranlagen und vermeidet die hohen Kosten und die Knappheit beim Kauf spezieller Motormodelle zur Anpassung an Niederspannung.

Beseitigen Sie die schwerwiegenden Auswirkungen auf das 220-V-Stromnetz beim direkten Starten des Motors vollständig (der Anlaufstrom kann das 5- bis 7-fache des Nennwerts erreichen), verhindern Sie Auslösungen und reduzieren Sie die mechanische Belastung des Übertragungsmechanismus erheblich. Die eingebaute umfassende elektronische Schutzfunktion (Überstrom, Überlast, Überspannung, Überhitzung usw.) bietet einen doppelten Schutz für den Motor.

Ermöglichen Sie eine kontinuierliche und reibungslose Anpassung der Motorgeschwindigkeit. Bei Wasserpumpen und Ventilatoren kann der Wechselstrom-Frequenzumrichter 220 V auf 380 V den Durchfluss und die Luftmenge an den tatsächlichen Bedarf anpassen, ineffiziente Ventile und Leitbleche ersetzen und so erhebliche Energieeinsparungen erzielen (normalerweise bis zu 25–50 %); Bei Werkzeugmaschinen und Förderbändern können Bearbeitungsgeschwindigkeit und Produktionszyklus optimiert werden.

Technischer Pfad und Kernfunktionen

Funktionsprinzip: 220-V-Wechselstromeingang → Gleichrichtung und Filterung (Bildung eines stabilen Gleichstrombusses) → Mikroprozessor gibt je nach Einstellung ein PWM-Steuersignal aus → IGBT-Wechselrichterbrücke wandelt Gleichstrom in dreiphasigen Wechselstrom mit variabler Frequenz und variabler Spannung um → Ausgänge an 380-V-Motor.

Wichtige Spezifikationen:

Eingangsstromversorgung: kompatibel mit einphasigem 220 V oder dreiphasigem 220 V (abhängig vom jeweiligen Modell), mit starker Anpassungsfähigkeit.
Ausgangsspannung: Dreiphasig 0-380 V (Netzspannung) entspricht einer Nennfrequenz von 0 (z. B. 50 Hz/60 Hz).
Steuerkern: Verwendung der V/F-Steuerung oder der Vektorsteuerung mit offenem Regelkreis, um eine stabile Drehmomentabgabe über einen weiten Frequenzbereich, auch bei niedrigen Drehzahlen, mit ausreichend Leistung sicherzustellen.
Leistungsbereich: typischerweise 0,75 kW bis 22 kW, deckt den Leistungsbedarf kleiner und mittlerer Geräte bis hin zu einigen mittelgroßen Maschinen.

Anwendung

Exporthersteller entwickeln Geräte für 380-V-Regionen (z. B. China und Europa), um in Märkten mit nur 220-V-Stromnetzen (z. B. in einigen Ländern in Amerika und Asien) betrieben zu werden, ohne dass der Motor für die Stromversorgung modifiziert werden muss.
Versorgen Sie neu hinzugefügte Standardgeräte wie CNC-Werkzeugmaschinen, Mischer, Hydraulikpumpen usw. mit Strom in alten Fabriken, Lagerhäusern und Labors mit nur dreiphasigen oder einphasigen 220-V-Eingangsleitungen.
Um Tiefbrunnenpumpen, Bewässerungssysteme und Getreideverarbeitungsmaschinen in abgelegenen Gebieten mit Strom zu versorgen, nutzt der AC-Frequenzumrichter 220 V auf 380 V vorhandene Niederspannungsübertragungsleitungen zum Antrieb von Hochleistungsgeräten.
Die zentrale Kühlpumpe der Klimaanlage und das Belüftungssystem des Einkaufszentrums mit einem 380-V-Motor werden einer energiesparenden Frequenzumwandlungssanierung unterzogen. Wenn die Hauptstromversorgung vor Ort jedoch nur 220 V beträgt, kann diese Lösung direkt den Originalmotor nutzen.

G1.5KW Technische Daten
