Molded-Gehäuse-Leistungsschalter(MCCBs) spielen eine entscheidende Rolle beim Schutz elektrischer Systeme vor Überlastungen, Kurzschlüssen und Geräteschäden. In diesem ausführlichen Leitfaden untersuchen wir die Funktionsweise von Kompaktleistungsschaltern, ihre Schlüsselkomponenten, Leistungsmerkmale und warum sie in industriellen, kommerziellen und Infrastrukturanwendungen weit verbreitet sind. In diesem Artikel wird außerdem erläutert, wie Sie den richtigen MCCB auswählen, MCCBs mit anderen Stromkreisschutzgeräten verglichen werden und häufig gestellte Fragen beantwortet werden, um Ingenieuren, Auftragnehmern und Entscheidungsträgern dabei zu helfen, fundierte Entscheidungen im Einklang mit modernen elektrischen Sicherheitsstandards zu treffen.

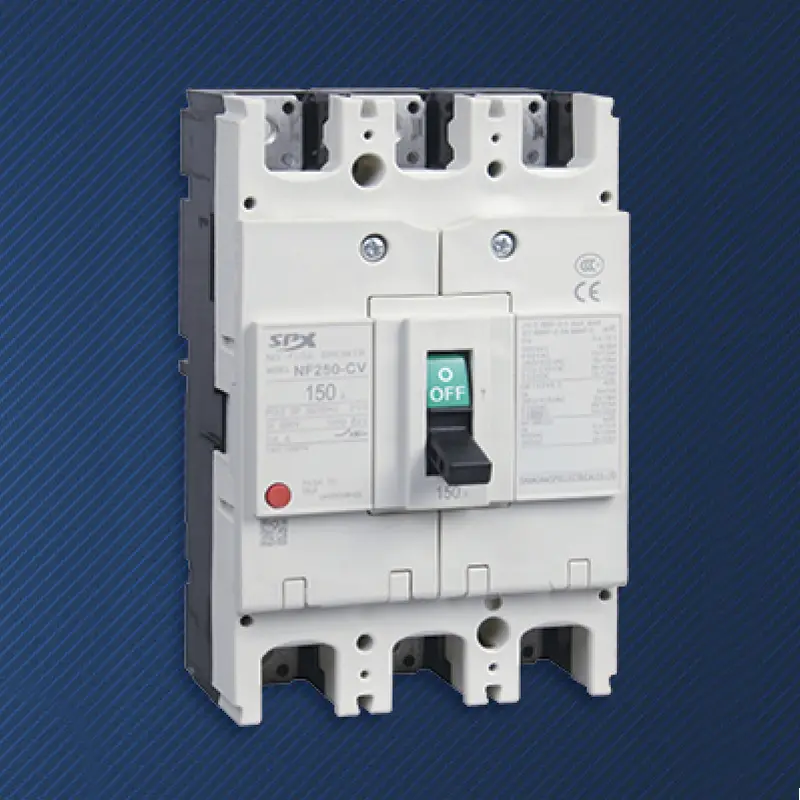

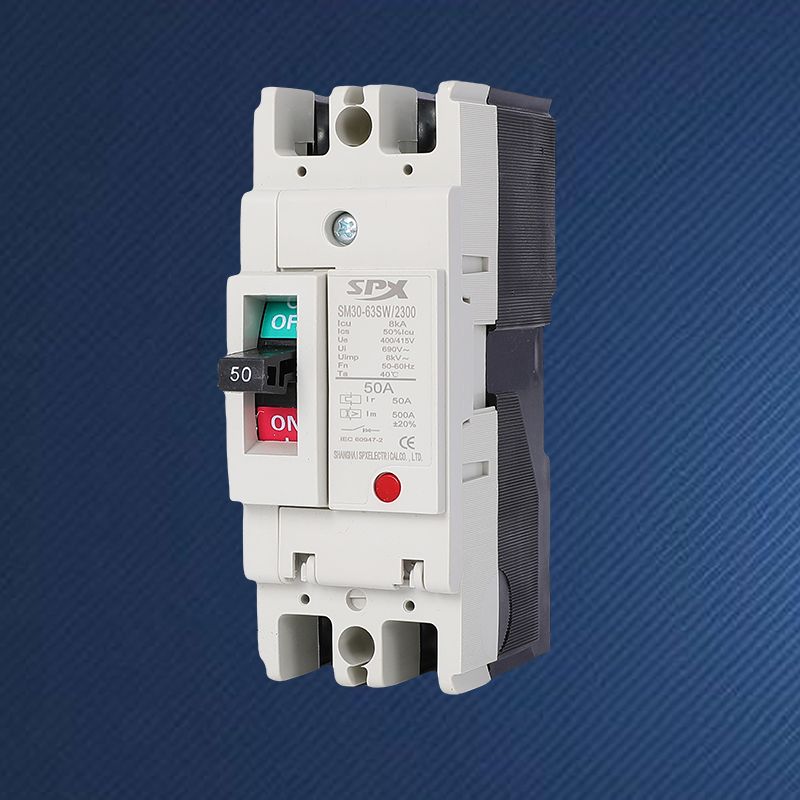

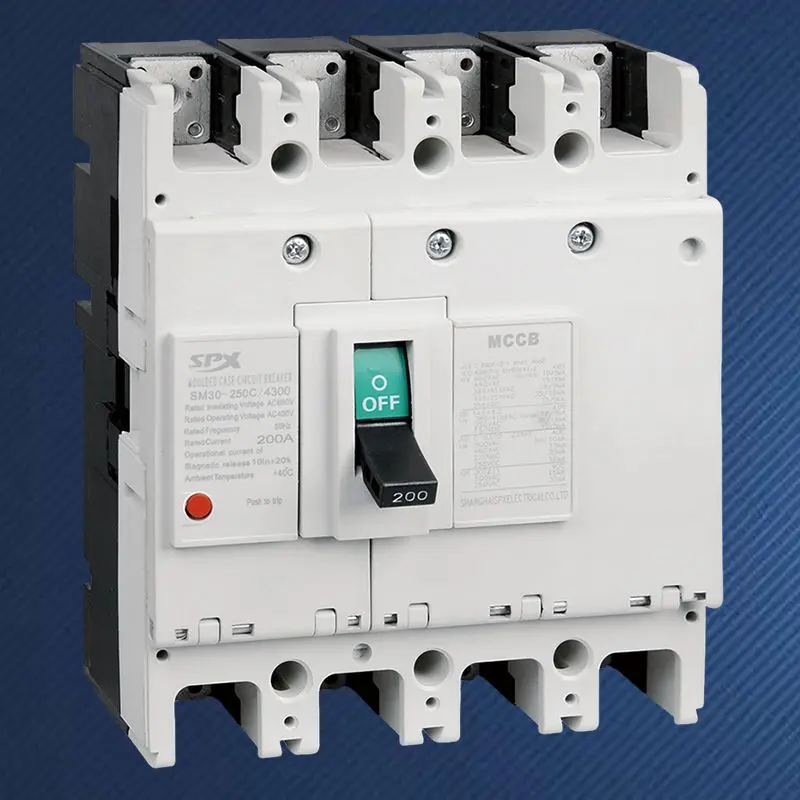

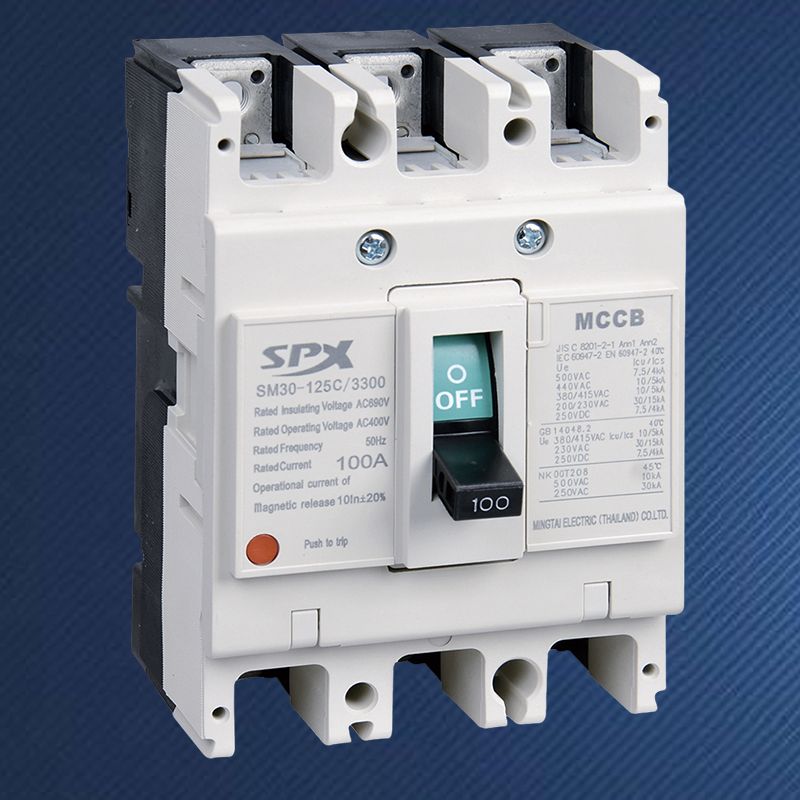

Kompaktleistungsschalter sind elektrische Niederspannungsschutzgeräte, die den Stromfluss automatisch unterbrechen, wenn ungewöhnliche Bedingungen auftreten. Eingehüllt in ein langlebiges, isoliertes Formgehäuse bieten MCCBs zuverlässigen Schutz für Stromkreise, die normalerweise für einen Nennstrom von 100 A bis 2500 A ausgelegt sind.
Im Gegensatz zu Miniatur-Leistungsschaltern sind Kompakt-Leistungsschalter für höhere Nennströme und anspruchsvollere Umgebungen konzipiert. Laut Branchenreferenzen wie zSPXGemäß den Spezifikationen für Kompaktleistungsschalter sind MCCBs aufgrund ihrer einstellbaren Auslöseeinstellungen, ihrer robusten Konstruktion und ihrer hohen Abschaltkapazität weit verbreitet.
Kompaktleistungsschalter überwachen kontinuierlich den Strom, der durch einen Stromkreis fließt. Unter normalen Bedingungen ermöglicht der Leistungsschalter den ununterbrochenen Stromfluss. Wenn anormale Stromstärken erkannt werden, wird der interne Auslösemechanismus aktiviert und der Stromkreis geöffnet.
MCCBs sind so konzipiert, dass sie auf zwei primäre Fehlerbedingungen reagieren:
Das Verständnis der inneren Struktur von Kompaktleistungsschaltern hilft, ihre Wirksamkeit und Zuverlässigkeit zu erklären.
| Komponente | Funktion |
|---|---|
| Geformtes Isoliergehäuse | Bietet mechanischen Schutz und elektrische Isolierung |
| Kontakte | Stromfluss führen und unterbrechen |
| Thermische Auslöseeinheit | Erkennt Überlastbedingungen |
| Magnetische Auslöseeinheit | Reagiert sofort auf Kurzschlüsse |
| Lichtbogenlöschkammer | Leitet elektrische Lichtbögen sicher ab |
Überlastungen treten auf, wenn elektrische Geräte mehr Strom verbrauchen, als ein Stromkreis im Laufe der Zeit verarbeiten kann. Kompaktleistungsschalter schützen vor diesem Szenario durch einen thermischen Auslösemechanismus.
Das Thermoelement im MCCB erwärmt sich mit steigendem Strom. Wenn weiterhin ein zu hoher Strom fließt, verbiegt sich ein Bimetallstreifen durch die Hitze und löst so die Auslösung des Leistungsschalters aus. Diese verzögerte Reaktion stellt sicher, dass vorübergehende Überspannungen keine unnötigen Unterbrechungen verursachen.
Kurzschlüsse gehören zu den gefährlichsten elektrischen Fehlern und können Brände, Geräteschäden und ernsthafte Sicherheitsrisiken verursachen. Kompaktleistungsschalter verwenden einen magnetischen Auslöser, um diesem Risiko zu begegnen.
Wenn ein plötzlicher Stromstoß auftritt, aktiviert das im MCCB erzeugte Magnetfeld sofort den Auslösemechanismus. Der Leistungsschalter öffnet innerhalb von Millisekunden, begrenzt die Fehlerenergie und schützt nachgeschaltete Geräte.
Hersteller wie SPX entwickeln Kompaktleistungsschalter, um anspruchsvolle industrielle Anforderungen zu erfüllen und gleichzeitig eine langfristige Betriebsstabilität zu gewährleisten.
Kompaktleistungsschalter werden in den unterschiedlichsten Branchen eingesetzt:
Die Auswahl des richtigen MCCB erfordert die Bewertung mehrerer technischer Faktoren:
Die Einbindung zuverlässiger Produktdokumentationen und erfahrener Lieferanten gewährleistet optimalen Schutz und Systemzuverlässigkeit.
| Gerätetyp | Aktueller Bereich | Typische Anwendung |
|---|---|---|
| MCB | Bis zu 125A | Wohn- und leichte Gewerbeflächen |
| MCCB | 100A – 2500A | Industrie und Gewerbe |
| ACB | Über 2500A | Hauptverteilungssysteme |
Der Hauptzweck von Kompaktleistungsschaltern besteht darin, Stromkreise vor Überlast und Kurzschlüssen zu schützen und gleichzeitig die Betriebssicherheit zu gewährleisten.
Ja, viele Kompaktleistungsschalter verfügen über einstellbare Auslöseeinstellungen, die einen präzisen, auf die Systemanforderungen zugeschnittenen Schutz ermöglichen.
Bei ordnungsgemäßer Installation und Wartung können MCCBs auch in anspruchsvollen Umgebungen viele Jahre lang zuverlässig funktionieren.
Absolut. Kompaktleistungsschalter werden häufig in Solar-, Wind- und Energiespeichersystemen zum Schutz von Wechselrichtern und Verteilungsleitungen eingesetzt.
Kompaktleistungsschalter sind ein unverzichtbarer Bestandteil moderner elektrischer Anlagen und bieten zuverlässigen Schutz vor Überlast und Kurzschlüssen. Ihr robustes Design, ihre Anpassungsfähigkeit und ihre bewährte Leistung machen sie branchenübergreifend zur bevorzugten Wahl.
Wenn Sie hochwertige Kompaktleistungsschalter bewerten oder eine auf Ihre Anwendung zugeschnittene Expertenberatung benötigen, ist SPX bereit, Ihr Projekt zu unterstützen. Für detaillierte Spezifikationen, professionelle Empfehlungen oder maßgeschneiderte Lösungen wenden Sie sich bitte an unsKontaktieren Sie unsund machen Sie den nächsten Schritt hin zu einer sichereren und zuverlässigeren Energieverteilung.
-
