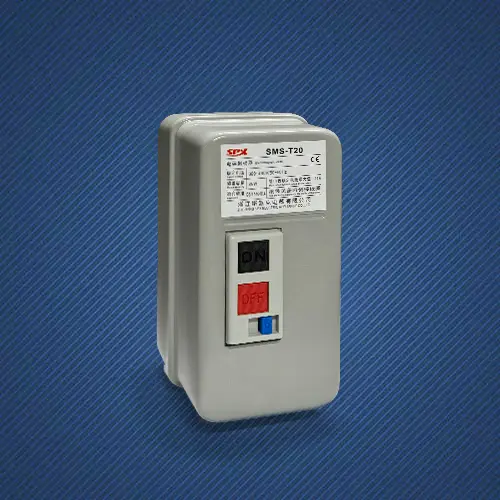

Magnetischer Motorstarter für Kompressor

Der langlebige magnetische Motorstarter SPX für Kompressoren ist das Herzstück industrieller Gasquellen und Kühlkreisläufe, und jeder Start seines Motors geht mit einer enormen Trägheitslast und einem Stromstoß einher. Bei Universalstartern besteht unter rauen Betriebsbedingungen häufig das Risiko einer verkürzten Lebensdauer und eines Schutzversagens. Unser kompressorspezifischer magnetischer Motorstarter wurde entwickelt, um dieses zentrale Problem bei technischen Anwendungen zu lösen. Es integriert tiefgreifende Steuer- und Schutzfunktionen und stärkt umfassend die Lasteigenschaften des Kompressors, indem es jeden Startstopp in eine stabile und kontrollierte Leistungsabgabe umwandelt und ihn so zu einem „professionellen Monitor“ macht, der den kontinuierlichen und gesunden Betrieb des Kompressors gewährleistet.

Vorteilsmeister

Die Kontakte bestehen aus einem speziell hergestellten Silberlegierungsmaterial, das eine extrem hohe Schweißbeständigkeit und Leitfähigkeit aufweist. Es ist so ausgelegt, dass es beim Starten des Kompressors vorübergehenden Überspannungen des 6- bis 8-fachen Nennstroms standhält.
Die Spule und der Eisenkern wurden optimiert, um auch bei Spannungsschwankungen im Stromnetz eine ausreichende Magnetkraft zu erzeugen, wodurch der dynamische Eisenkern schnell und stark einrastet und Kontaktvibrationen und Lichtbogenerosion während des Startvorgangs reduziert werden.
Der magnetische Motorstarter für Kompressoren verfügt über eine verstärkte Lichtbogenlöschkammer und ein optimiertes Luftkanaldesign, das bei häufigem Betrieb Wärme schnell ableiten und Lichtbögen löschen, eine stabile elektrische Leistung aufrechterhalten und die Kontaktlebensdauer verlängern kann.

Anwendung

Steuerung von Scroll- und Schraubenkompressoren in gewerblichen Kühlaggregaten, Kältemaschinen und Wärmepumpensystemen.
Der elektronische Steuerteil des im Maschinenbau eingesetzten dieselbetriebenen Luftkompressors ist resistent gegen Vibrationen und Temperaturschwankungen.
Im Prozessablauf wird der magnetische Motorstarter für Kompressoren als Kompressor zur Förderung von Prozessgasen eingesetzt, was eine hohe Regelgenauigkeit und einen zuverlässigen Schutz erfordert.

Parameter des SPX-Magnetmotorstarters

Rahmen(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Reted power(AC-3)EC60947-4		220V	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Reted-Strom (AC-3)GB14048.4		220V	13.11	20	20	26		35
		380V	7/9	20	20	25		32
Reted-Heizstrom (A)			20	32		50		60
Reted insuted Spannung (V)			660
HilfskontaktAC-15	Kontakt	Standard	1NEIN	1 Schließer + 1 Öffner	2NO+2NC
	Reted-Strom (A)	220V	1.6
		380V	0.95
Elektrische Leistung			IP30
Mechanisches Leben			1000		500
Umriss und Einbaumaß
			Typ	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

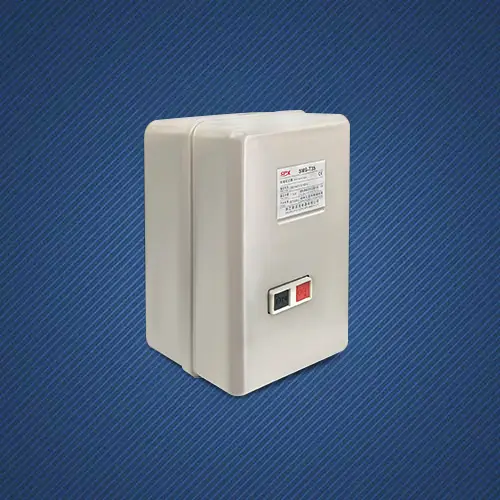

Details zum SPX-Magnetmotorstarter S3-T25

*Innere

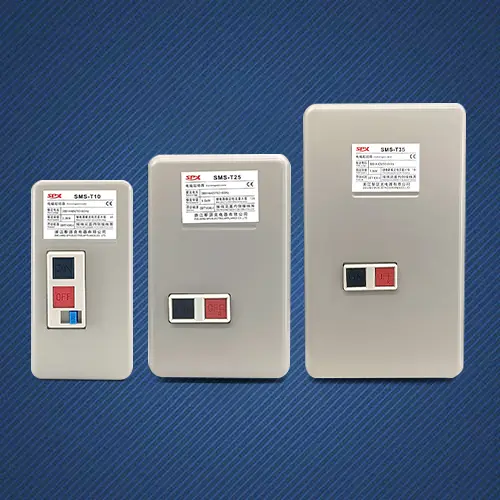

*Serie
