Magnetischer Motorstarterschalter

An der Ausrüstung und am Startpunkt der Produktionslinie benötigt der Bediener einen „Leistungsschalter“, der den Betrieb des Motors direkt und sicher steuern kann, ohne auf komplexe Schaltschränke angewiesen zu sein. Zu diesem Zweck wurde der langlebige magnetische Motorstarterschalter SPX entwickelt. Es fasst das herkömmliche geteilte Steuerungssystem „Knopf/Schalter+Schütz+Schutz“ in einem robusten und intuitiven integrierten Bedienfeld zusammen. Hierbei handelt es sich nicht nur um einen Schalter, sondern auch um eine lokale Stromsteuerstation mit integrierten Schutzfunktionen, die dem Bediener die effizienteste und sicherste direkte Steuerung ermöglicht.

Kernstärken

Integrierte wasser- und staubdichte Tasten (Start/Stopp) oder Drehschalter (EIN/AUS) mit eindeutiger Kennzeichnung und einfacher und direkter Bedienlogik können ohne professionelle Elektrikerkenntnisse sicher bedient werden.
Der Bediener berührt nur das sichere Niederspannungs-Bedienfeld und alle Hochspannungskomponenten sind vollständig in einem stabilen Metall- oder technischen Kunststoffgehäuse eingeschlossen, optional ist auch ein Not-Aus-Taster (Pilzkopf) vorhanden. Im Notfall kann die Maschine unter Einhaltung der Sicherheitsvorschriften mit einem Fingertipp gestoppt werden.
Das Gehäuse verfügt in der Regel über einen hohen Schutzgrad (z. B. IP55, IP65), der Staub, Spritzwasser und Ölflecken widerstehen kann. Der magnetische Motorstarterschalter eignet sich für raue Umgebungen wie Werkstätten, im Freien und Spülbereiche.
Da lange mehradrige Steuerkabel vom Bedienfeld zum Schaltschrank nicht mehr erforderlich sind, erfordert der magnetische Motorstarterschalter nur den Anschluss von Strom- und Motorkabeln, wodurch über 50 % der Verkabelungs- und Installationskosten eingespart werden.

Anwendung

Der maschinenseitige Steuerkasten für Luftkompressoren, Wasserpumpen, Ventilatoren, Mischer und andere Geräte ermöglicht es dem Bediener, vor Ort zu starten und zu stoppen und den Gerätestatus zu beobachten.
Der Startkontrollstand für Förderbänder, Elevatoren und Zubringer ermöglicht die direkte Steuerung durch das Materialanlieferungspersonal.
Steuergriffe für elektrische Hebezeuge, mobile Hydraulikstationen und Reinigungsmaschinen, um eine synchrone Bewegung der Ausrüstung und Steuerung zu erreichen.
Für landwirtschaftliche Bewässerungspumpen, Abwasseraufbereitungsanlagen und Baumaschinen bietet der magnetische Motorstarterschalter ein hohes Maß an Schutz vor Wind, Regen und Staub.

Parameter des SPX-Magnetmotorstarters

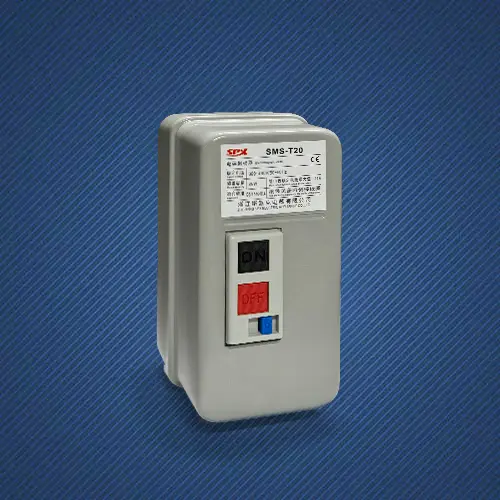

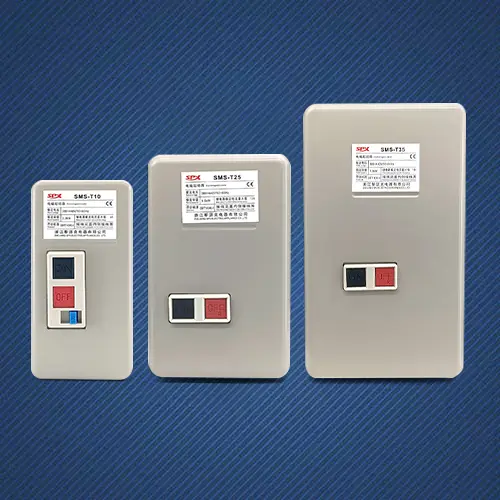

Rahmen(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Reted power(AC-3)EC60947-4		220V	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Reted-Strom (AC-3)GB14048.4		220V	13.11	20	20	26		35
		380V	7/9	20	20	25		32
Reted-Heizstrom (A)			20	32		50		60
Reted insuted Spannung (V)			660
HilfskontaktAC-15	Kontakt	Standard	1NEIN	1 Schließer + 1 Öffner	2NO+2NC
	Reted-Strom (A)	220V	1.6
		380V	0.95
Elektrische Leistung			IP30
Mechanisches Leben			1000		500
Umriss und Einbaumaß
			Typ	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

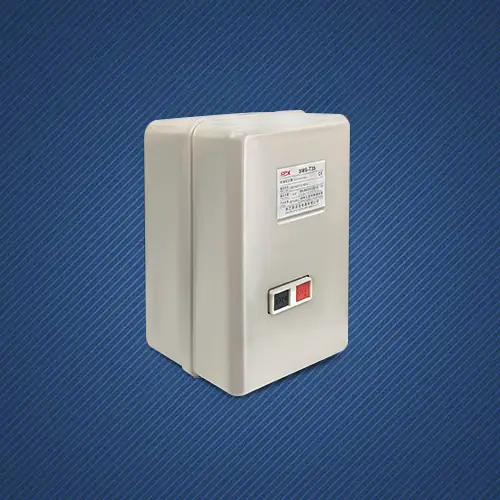

Details zum SPX-Magnetmotorstarter S3-T25

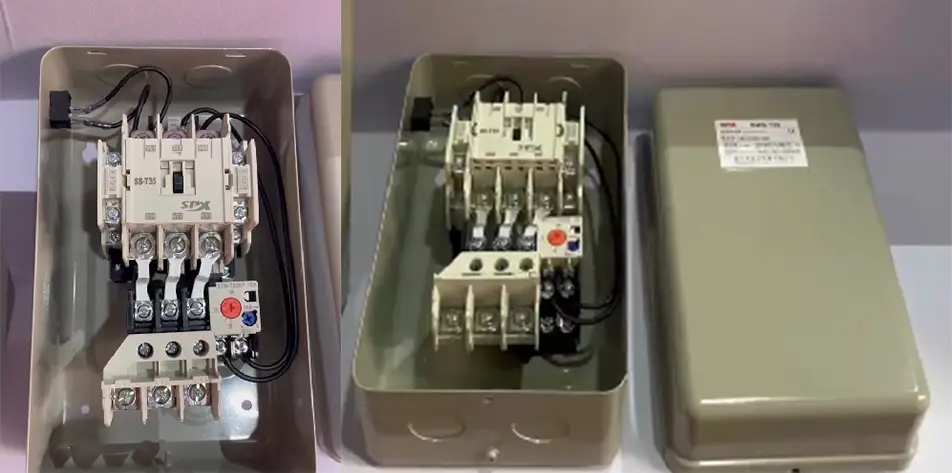

*Innere

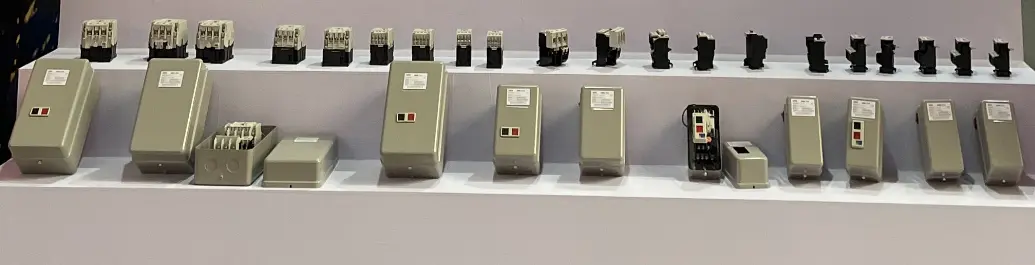

*Serie
