20A Industrie-Wechselstromschütz

Produktbeschreibung

Als professioneller Hersteller in China ist das langlebige 20-A-Industrie-Wechselstromschütz von SPX Electric ein elektrisches Gerät zur Steuerung von Stromkreisen, das hauptsächlich zur Ein-/Aus-Steuerung der Stromversorgung in Wechselstromkreisen verwendet wird. Sein Funktionsprinzip besteht darin, das Ein- und Ausschalten des Stromkreises durch die Wirkung eines Elektromagneten zu steuern. Es wird häufig in der industriellen Automatisierung, mechanischen Geräten, Lichtsteuerung und anderen Bereichen eingesetzt.

Es besteht normalerweise aus einem Elektromagneten, Kontakten, einer Feder und einem Gehäuse. Wenn ein elektromagnetisches Eisen mit Strom versorgt wird, zieht das von ihm erzeugte Magnetfeld die Kontakte an und schließt sie, sodass der Stromkreis anschließend verbunden werden kann; Wenn der Elektromagnet die Spannung verliert, stellt die Feder den Kontakt zurück und unterbricht den Stromkreis.

Wenn der Strom im Steuerkreis durch den Elektromagneten fließt, zieht das vom Elektromagneten erzeugte Magnetfeld den beweglichen Kontakt und den stationären Kontakt an, um einen Kontakt herzustellen, wodurch ein geschlossener Stromkreis entsteht, durch den der Strom fließen kann. Im Gegenteil: Wenn kein Strom mehr fließt, verliert der Elektromagnet seine Magnetkraft, der Kontakt öffnet sich unter der Wirkung der Feder und der Strom wird unterbrochen.

Besonderheit:

Das kundenspezifische 20-A-Industrie-Wechselstromschütz ist einfach zu bedienen und reaktionsschnell für diejenigen, die neu in der Branche sind oder schon lange in der Branche tätig sind
Bei sachgemäßer Verwendung bietet es die Vorteile einer langen Lebensdauer, hält hohen Strömen und Spannungen stand und ist für verschiedene Arbeitsumgebungen geeignet.
Kommunikationsschütze können auch in Verbindung mit anderen Steuergeräten (wie Relais, Zeitrelais usw.) verwendet werden, um komplexere Steuerfunktionen zu erreichen.

Kommunikationsschütze bieten ein breites Funktionsspektrum in verschiedenen kommerziellen und industriellen Anwendungen. Seine Hauptfunktion besteht darin, elektrische Hochleistungslasten durch Ein- und Ausschalten der Spule zu schalten. Die Hauptfunktionen sind wie folgt:
Das hochwertige 20-A-Industrie-Wechselstromschütz kann bei der Steuerung leistungsstarker Beleuchtungssysteme helfen
Hilfsautomatisierungssystem
Steuern Sie mehrere Lasten in Industrieumgebungen
Verwenden Sie unser AC-Schütz, um die Stromversorgung von Industrieanlagen zu schalten
Schützen Sie den Stromkreis vor den Auswirkungen von Überlast und Kurzschluss

Anwendung:

Das SPX Electric 20A Industrial Power AC-Schütz wird häufig zur Steuerung von Beleuchtungssystemen, zur Motor-Start-Stopp-Steuerung, zur Steuerung von Heizgeräten und anderen elektrischen Geräten verwendet, die eine Fernbedienung erfordern. Sie spielen eine wichtige Rolle in Bereichen wie der industriellen Automatisierung, dem Verkehrsbau und der Elektrotechnik.

Wie wählt man einen AC-Schütz aus?

Bei der Auswahl eines AC-Schützes ist es notwendig, es angemessen entsprechend der spezifischen Lastart, dem Strom und dem Spannungsniveau zu konfigurieren. Stellen Sie sicher, dass das ausgewählte Schütz den relevanten elektrischen Normen und Spezifikationen entspricht, um den sicheren und stabilen Betrieb des Systems zu gewährleisten. Während des Installationsprozesses sollten die Anweisungen des Herstellers und die elektrischen Installationsspezifikationen befolgt werden, um die korrekte Verkabelung und Fehlerbehebung des Schützes sicherzustellen.

Parameter des SPX AC-Magnetschützes

Rahmen(A)			SS-T20
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	3.7
		380V	7.5
Reted-Strom (AC-3) GB14048.4		220V	18
		380V	18
Reted-Heizstrom (A)			32
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	1 Schließer + 1 Öffner
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			100
Mechanisches Leben			500

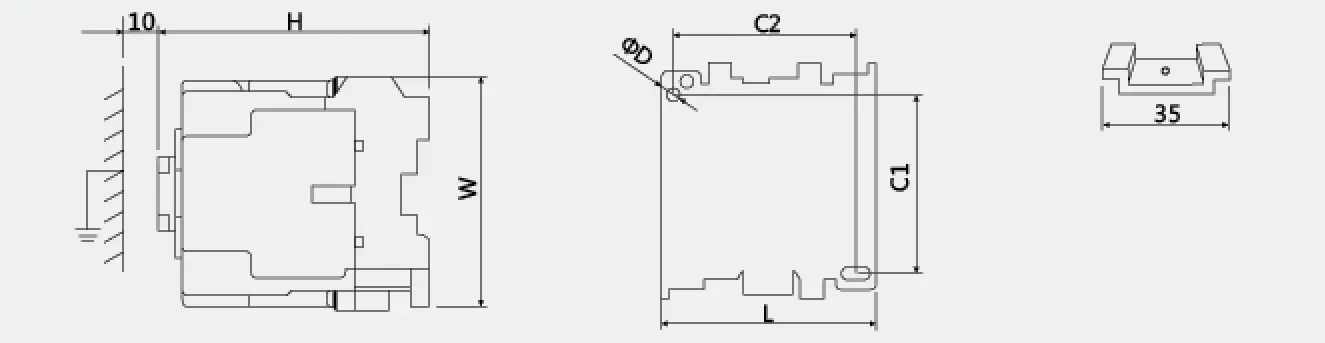

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
