65A-Schütz für Carrier AC-Einheit

Der hochwertige 65-A-Schütz für Carrier-AC-Einheiten von SPX Electric Factory ist ein automatisches Schaltgerät, das elektromagnetische Prinzipien zur Steuerung von Schaltkreisen nutzt. Es treibt mechanische Kontaktbewegungen durch kleine Ströme an (Spulenelektrisierung erzeugt ein Magnetfeld), um das Ein- und Ausschalten von Hochstrom-Hauptstromkreisen zu erreichen. Seine Kernstruktur umfasst ein elektromagnetisches System (Spule, Eisenkern), ein Kontaktsystem (Hauptkontakt führt hohen Strom, Hilfskontakt wird für den Steuerkreis verwendet) und eine Lichtbogenlöschvorrichtung (eliminiert Lichtbögen). Es eignet sich für Szenarien wie Motor-Start-Stopp, Beleuchtungssteuerung, Energieverwaltung von Industrieanlagen usw. und zeichnet sich durch Sicherheit und Zuverlässigkeit, starke häufige Betriebsfähigkeit und Isolierung von Hoch- und Niederspannungskreisen aus. Es ist eine wichtige Ausführungskomponente in Automatisierungssteuerungssystemen.

Verdrahtungstechnik: Schließen Sie den Schließerkontakt des Startknopfs parallel zum Hilfsschließerkontakt des 65-A-Schützes für die Carrier-AC-Einheit an, aktivieren Sie das Schütz und schließen Sie den Hilfsschließerkontakt. Durch die kontinuierliche Stromversorgung der Spule über ihren eigenen, normalerweise offenen Hilfspunkt entsteht eine Selbsthemmung. Durch Drücken der roten Stopptaste wird die Spannung des Schützes unterbrochen.

Installation und Wartung

Vor der Installation muss bei der Inspektion bestätigt werden, ob die technischen Daten des kundenspezifischen 65-A-Schützes für Carrier-AC-Einheiten den Standards entsprechen, wie z. B. Nennspannung, Strom, Betriebsfrequenz usw. Außerdem muss überprüft werden, ob das Erscheinungsbild beschädigt ist, ob die Aktion flexibel ist, und der Gleichstromwiderstandswert und der Isolationswiderstandswert der Spule gemessen werden. Die Installationsposition sollte vertikal sein, mit einer Neigung von nicht mehr als 5°, und eine Seite des Wärmeableitungslochs sollte in die vertikale Richtung zeigen. Achten Sie bei der Installation der Verkabelung darauf, dass Teile wie Schrauben, Unterlegscheiben und Anschlüsse nicht herunterfallen, da dies dazu führen kann, dass das AC-Schütz hängen bleibt oder einen Kurzschluss verursacht. Nach der Installation muss überprüft werden, ob die Verkabelung korrekt ist. Wenn der Hauptkontakt nicht unter Strom steht, sollte er mehrmals ein- und ausgeschaltet werden, um zu prüfen, ob nach der Wirkung des Hauptkontakts und der Anziehung des Eisenkerns Geräusche auftreten. Erst nach Bestätigung, dass kein Fehler vorliegt, kann es in Betrieb genommen werden. Es ist nicht erlaubt, das Wechselstromschütz an die Gleichstromversorgung anzuschließen, da sonst die Spule durchbrennt

Parameter des SPX AC-Magnetschützes

Rahmen(A)			SS-T65
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	18,5/22
		380V	30/45
Reted-Strom (AC-3) GB14048.4		220V	68
		380V	65
Reted-Heizstrom (A)			100
Reted insuted Spannung (V)			690
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			65
Mechanisches Leben			300

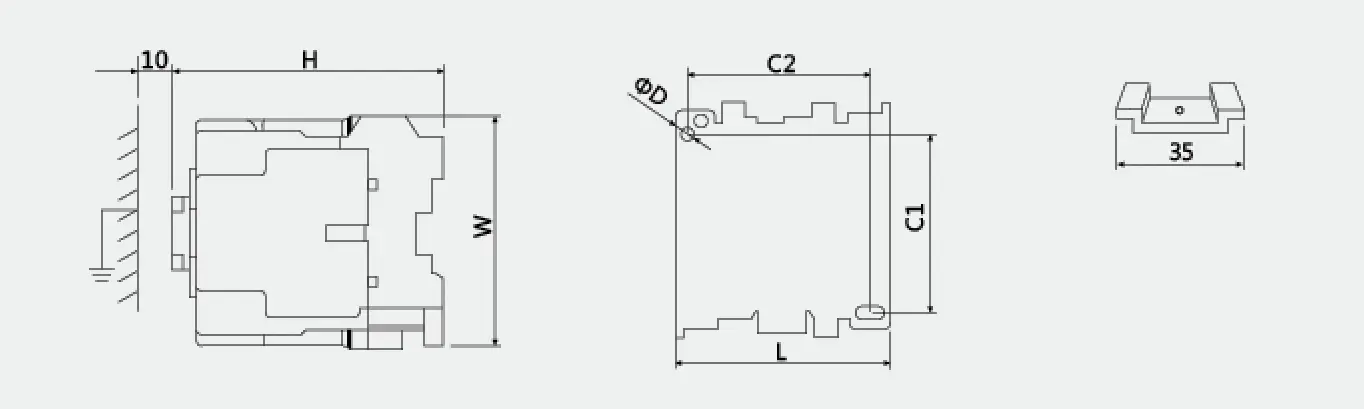

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
