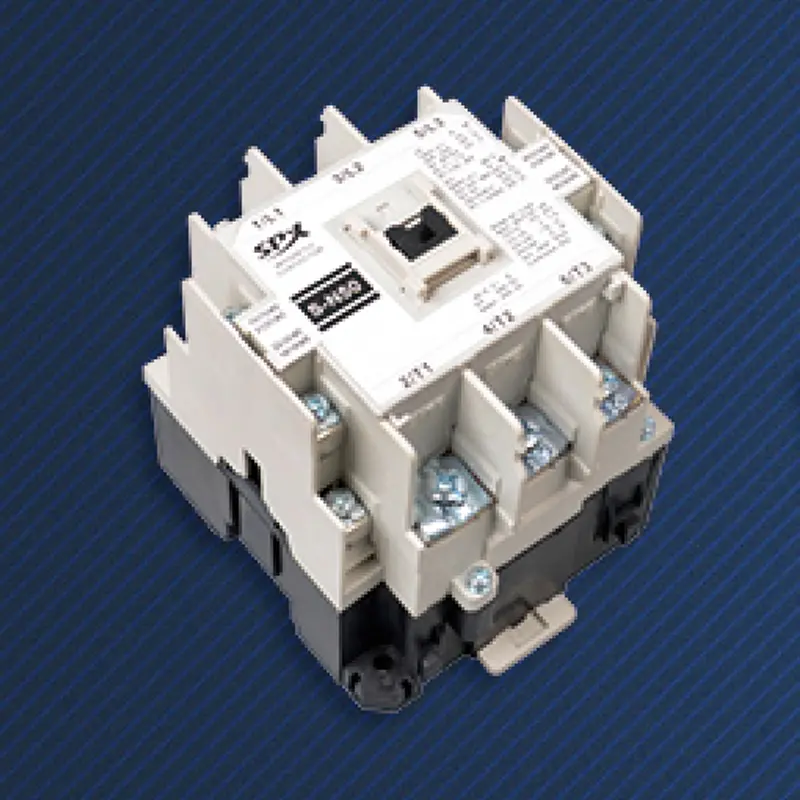

380V AC-Schütz

In der Welt der Industrieenergie ist 380-V-Dreiphasenstrom das fließende Blut, und der für diese Spannung optimierte, langlebige 380-V-Wechselstrom-Schütz von SPX Electric ist die Herzklappe, die den Blutfluss präzise steuert. Wenn Sie sich für ein Schütz entscheiden, das wirklich für 380-V-Systeme ausgelegt ist, und nicht nur für ein Universalmodell zur Leistungsreduzierung bei höheren Spannungspegeln, bedeutet dies, dass Sie Ihrem Gerät Gene für höhere Kompatibilität, bessere Leistung und längere Lebensdauer implantieren.

Die Spule, der Eisenkern und die Reaktionsfeder sind für ihre Saugeigenschaften bei 380-V-Spannung optimiert und gewährleisten ein zuverlässiges Ansaugen und Ablassen innerhalb eines Schwankungsbereichs von ± 10 % der Nennspannung, wodurch Geräusche, Vibrationen oder schwaches Ansaugen aufgrund einer schlechten Spannungsanpassung vermieden werden.

Die elektrische Luft- und Kriechstrecke zwischen internen stromführenden Teilen ist streng auf den für die 380-V-Spannungsebene erforderlichen Isolationsgrad ausgelegt und hergestellt und bietet präzise und nicht übermäßige Sicherheitsgarantien, um eine langfristige Isolationsstabilität in feuchten und staubigen Umgebungen zu gewährleisten.

In industriellen Stromnetzen kommt es häufig zu betriebsbedingten Überspannungen und transienten Überspannungen. Das Lichtbogenlöschsystem und das Isoliermaterial des speziellen 380-V-Schützes können solchen Stößen effektiv standhalten und so das Risiko eines Ausfalls oder einer erneuten Lichtbogenentzündung verringern.

Bei Arbeitsbedingungen mit hoher Betriebsfrequenz (AC-3-, AC-4-Kategorien) wie Motor-Start-Stopp, Tippbetrieb und Rückwärtsbremsen an Industriestandorten entsprechen die elektrischen und mechanischen Lebensdauerindikatoren direkt den tatsächlichen Lastbedingungen bei 380 V. Wichtige Leistungsparameter:

Bemessungsisolationsspannung (Ui): typischerweise 690 V oder höher, was eine ausreichende Sicherheitsredundanz für eine Betriebsspannung von 380 V bietet. Bemessungsarbeitsstrom (Ie): Die Auswahl sollte auf dem Stromwert basieren, der der gesteuerten Last (z. B. Motorleistung) bei 380 V Spannung entspricht. Wenn beispielsweise ein 22-kW-Dreiphasenmotor einen Bemessungsstrom von etwa 42 A bei 380 V hat, sollte ein Schütz mit einer Nennleistung von ≥ 45 A ausgewählt werden. Nutzungskategorie: AC-3 (Käfigläufermotor-Start-Stopp) ist der gebräuchlichste Standard. Bei häufigem Tipp- oder Rückwärtsbremsen muss die Kapazität entsprechend der AC-4-Kategorie ausgewählt oder verringert werden.

Auswahl- und Bewerbungsleitfaden:

Anwendungsgebiete:
Das auf Lager befindliche 380-V-Wechselstrom-Schütz eignet sich zur Steuerung aller Dreiphasenmotoren von Werkzeugmaschinen, Pumpen, Lüftern, Kompressoren, Förderbändern und Produktionsmaschinen. Das 380-V-Wechselstrom-Schütz dient als Standardkomponente in Motor Control Centers (MCC), Verteilertafeln und Kondensatorkompensationsschränken.
Leistungssteuerung für zentrale Klimaanlage, Kühlwasserpumpe, Aufzugstraktionsmaschine und Feuerlöschpumpe.
Leistungsschalter für Wasserversorgungssysteme, Abwasseraufbereitung, Hafenhebeanlagen und andere Anwendungen.

Parameter des SPX AC-Magnetschützes

Rahmen(A)			SS-T20
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	3.7
		380V	7.5
Reted-Strom (AC-3) GB14048.4		220V	18
		380V	18
Reted-Heizstrom (A)			32
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	1 Schließer + 1 Öffner
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			100
Mechanisches Leben			500
Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
