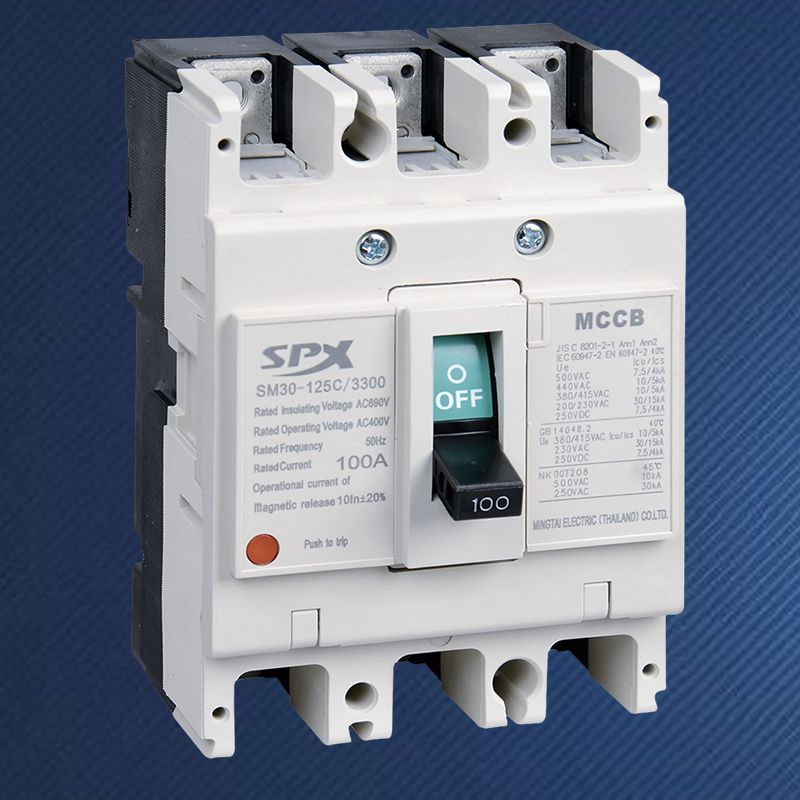

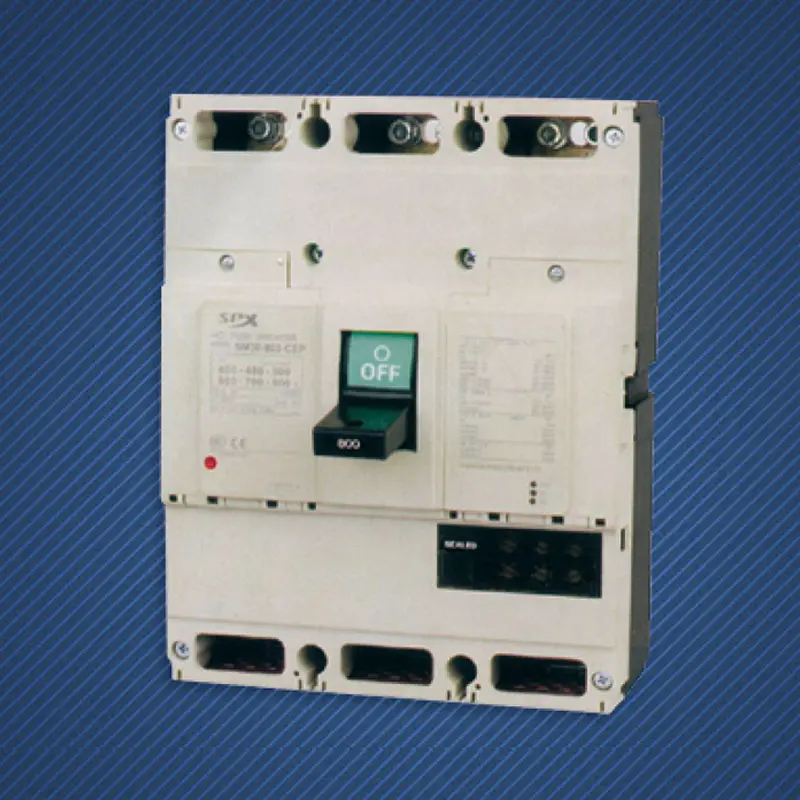

Niederspannungs-Kompaktleistungsschalterist ein sehr wichtiges Schutzgerät in modernen Stromverteilungssystemen. Es integriert eine manuelle Steuerfunktion und eine automatische Schutzfunktion, die nicht nur die Flexibilität des Betriebs, sondern auch die Sicherheit der Elektrizität gewährleisten. Sein Funktionsprinzip basiert hauptsächlich auf der Echtzeitüberwachung der elektrischen Parameter des Stromkreises und der schnellen Unterbrechung des Stromkreises, wenn ungewöhnliche Bedingungen wie Überlast, Kurzschluss, Unterspannung usw. auftretencur.
Kontaktsystem:unter normalen Bedingungen dafür verantwortlich, Strom zu leiten und den Stromkreis beim Auslösen schnell zu unterbrechen.
Lichtbogenlöschanlage:Wird verwendet, um den bei der Analyse erzeugten Lichtbogen zu löschen und Geräteschäden zu verhindern.
Betätigungsmechanismus:manuelles oder elektrisches Schließen und Öffnen, in der Regel freier Auslösemechanismus.
Freigeben:Sie dienen zur Erkennung von Fehlern und zur Auslösung von Auslösevorgängen. Zu den gebräuchlichen Typen gehören thermomagnetische (Bimetall für Überlastschutz, elektromagnetische Spule für Kurzschlussschutz) oder elektronische (durch Transformatorabtastung, Mikroprozessorsteuerung).
Beilage:Bietet Isolierung, Schutz und strukturelle Unterstützung und wird normalerweise aus Materialien mit hoher Durchschlagsfestigkeit geformt.
Normalbetrieb:Unter sicheren Lastbedingungen bleibt der Hauptkontakt geschlossen, der Strom fließt normal weiter und der Freiauslösemechanismus befindet sich in der verriegelten Position.
Überlastschutz:Wenn die Stromkreisüberlastung auftritt und eine bestimmte Zeit anhält, wird das Bimetall im thermischen Auslöser erhitzt und gebogen, um den Auslösemechanismus zum Handeln zu bewegen, und seine Wirkungszeit ist umgekehrt proportional zum Überlaststrom.
Kurzschlussschutz:Wenn ein Kurzschluss auftritt, steigt der Strom stark an (normalerweise das 10- bis 12-fache des Nennstroms), und die elektromagnetische Spule des magnetischen Auslösers erzeugt genügend Magnetkraft, um den Anker sofort anzuziehen, und der stoßfreie Auslösemechanismus ermöglicht ein schnelles Ausschalten im Millisekundenbereich.
Optionaler Unterspannungsschutz:Die Spule des Unterspannungsauslösers ist netzseitig parallel geschaltet. Wenn die Netzspannung unter dem eingestellten Wert liegt, löst sich der Anker und löst den Mechanismus aus.
Lichtbogenlöschvorgang:Die Kontaktanalyse erzeugt sofort einen Lichtbogen, das Lichtbogenlöschgitter wird geteilt, gekühlt und verlängert, beschleunigt die Ionenrekombination, so dass der Lichtbogen schnell gelöscht wird und die Isolationsstärke wiederhergestellt wird.
Moderne LeistungsschalterWeit verbreitet sind elektronische Freigaben, die Echtzeitüberwachung jedes Phasenstroms durch den Stromwandler und den Vergleich der eingestellten Werte. Sobald eine Anomalie erkannt wird, sendet der Mikroprozessor ein Signal, um das elektronische Auslöseelement anzusteuern, das den Betätigungsmechanismus zum Handeln bringt. Diese Methode bietet eine höhere Präzision, umfangreichere Funktionen und kann Kommunikation und Fernbedienung realisieren.
Stellen Sie Überlast-, Kurzschluss-, Unterspannungs- und andere Schutzfunktionen in einem ein.
Hohes Bruchvermögen, einstellbarer Auslösewert, gute Selektivität.
Sicherer und bequemer Betrieb, unterstützt häufige manuelle und ferngesteuerte automatische Steuerung.
Kompakte Struktur, einfache Installation und Wartung.
