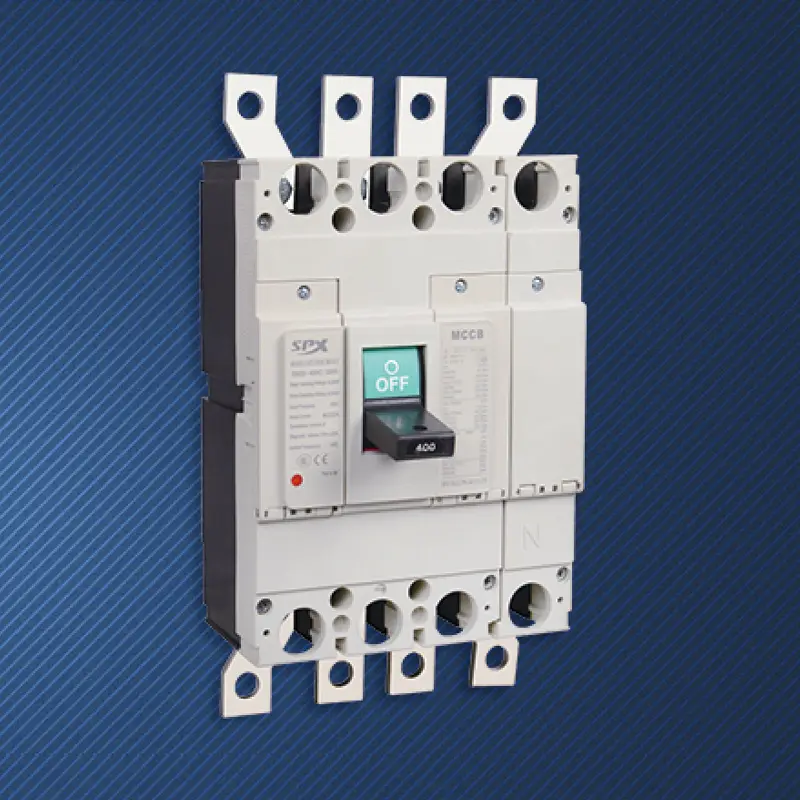

4P 350A Kompaktleistungsschalter

In großen Gebäuden oder Industrieanlagen mit einer Leistung von mehreren hundert Kilowatt steigen die Komplexität und Sicherheitsanforderungen an das Verteilungssystem exponentiell. Der kundenspezifische 4P 350A-Leistungsschalter mit geformtem Gehäuse von SPX wurde speziell für die „Quelle“ oder „Aorta“ solch komplexer Systeme entwickelt. Es geht über eine einzelne Schutzfunktion hinaus und übernimmt drei Kernaufgaben: Abschalten von Fehlerströmen, Bewältigung von Oberschwingungsströmen, die von nichtlinearen Lasten (z. B. IT-Geräten und Frequenzumrichtern) erzeugt werden, die zum Neutralleiter zurückkehren, und Gewährleistung absoluter Sicherheit und vollständiger elektrischer Isolierung während der Wartung. Es ist die „Stabilisierungskraft“, die den sicheren und stabilen Betrieb des Systems auch bei großen, unausgeglichenen und harmonischen Lasten gewährleistet.

Vorteil

In nichtlinearen Lastsystemen mit hoher Kapazität überlagert sich der Strom der dritten Harmonischen auf dem Neutralleiter, wodurch sein Strom den Phasenleitungsstrom bei weitem übersteigt. Der N-Pol des 4P 350A Kompaktleistungsschalters verfügt über Überlast- und Kurzschlussschutzfunktionen auf dem gleichen Niveau wie der Phasenpol (350 A), der in dieser ungewöhnlichen Situation zuverlässig funktionieren kann und verhindert, dass der Neutralleiter aufgrund langfristiger Überlastung überhitzt und in Brand gerät. Hierbei handelt es sich um ein grundlegendes Sicherheitsrisiko, das durch einen dreipoligen Leistungsschalter nicht behoben werden kann.
Wenn ein Erdungs- oder Kurzschlussfehler auftritt, erreichen die vier Pole eine synchrone Trennung im Millisekundenbereich, und der fehlerhafte Stromkreis (einschließlich möglicherweise stromführender N-Drähte) ist vollständig von der Stromversorgungsseite isoliert, was ein Höchstmaß an Sicherheitsschutz für Personal und Ausrüstung bietet und die strengen Anforderungen der IEC- und GB-Normen für die vollständige Isolierung von Elektrogeräten vollständig erfüllt.
Ausgestattet mit einer elektronischen Auslöseeinheit können die Schutzparameter für jeden der vier Pole fein eingestellt werden. Die Kurzverzögerungsschutzfunktion des hochwertigen 4P 350A Kompaktleistungsschalters ist der Schlüssel für eine vollständig selektive Auslösung der oberen und unteren Ebenen und stellt sicher, dass im Fehlerfall nur der Mindestbereich isoliert wird; Gleichzeitig kann es den Strom jeder Phase und Neutralleitung überwachen und aufzeichnen und so Datenunterstützung für die Analyse der Stromqualität und die Fehlersuche bereitstellen.
Dank des Rahmendesigns mit großer Kapazität verfügt es über eine hervorragende Wärmeableitungsleistung und dynamische thermische Stabilität und kann einem Dauerstrom von 350 A und einem hochintensiven Kurzschluss-Stromschlag standhalten.
Es kann vierpolige Hilfskontakte, Alarmsignale, Arbeitsstrom-/Unterspannungsauslöser und elektrische Betätigungsmechanismen integrieren und ermöglicht so problemlos eine Fernüberwachung, automatische Umschaltung und Verknüpfung mit Gebäudemanagementsystemen.

Anwendung

Der maßgeschneiderte 4P 350A Kompaktleistungsschalter dient als Haupteingangsleistungsschalter für die Etagen des Rechenzentrums unter dem TN-S-Stromversorgungssystem, schützt und isoliert das Stromverteilungssystem mit einer großen Anzahl einphasiger Serverschränke und verwaltet effektiv die 3. Harmonische.
Der niederspannungsseitige Hauptschalter von Transformatoren in großen Einkaufszentren, Bürohochhäusern und Sternehotels erfüllt die Anforderungen der Sicherheitsvorschriften zur Isolierung aller spannungsführenden Leiter.
Sportstätten, Theater, tertiäre Krankenhäuser und andere wichtige Orte mit mehreren einphasigen Lasten müssen für ihre Hauptverteilerschränke den Kompaktleistungsschalter 4P 350A verwenden, um Sicherheit und Kompatibilität zu gewährleisten.
Der 4P 350A Kompaktleistungsschalter bietet Leistungsschutz und Neutralleiter-Oberschwingungsstromschutz für große Schweißwerkstätten und Produktionslinien mit zentralisierten frequenzvariablen Antriebsgeräten.

Die MCCB-Parameter der Kompaktleistungsschalter der Serie SPX SM30-400

Rahmen(A)		SM30-400(NF-CW)						Betriebseigenschaften
Nennstrom in (A)		250, 300, 315, 350, 400
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 690 V
Anzahl der Pole		3			4
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungsstromkreis (kA) AC400V		25	35	50	25	35	50
Betreiben Sie einen Kurzschluss (kA) AC400V		15	20	25	15	20	25
Profilbild
	a	258			258
	b	140			185
	c	153			153
Montagebild
	d	195			195
	e	45			45
	f	8			8
Maschinenleben		4000
Elektrisches Leben		1500
Elektrobetriebenes Gerät (MD)		●
Externer Drehgriff		●

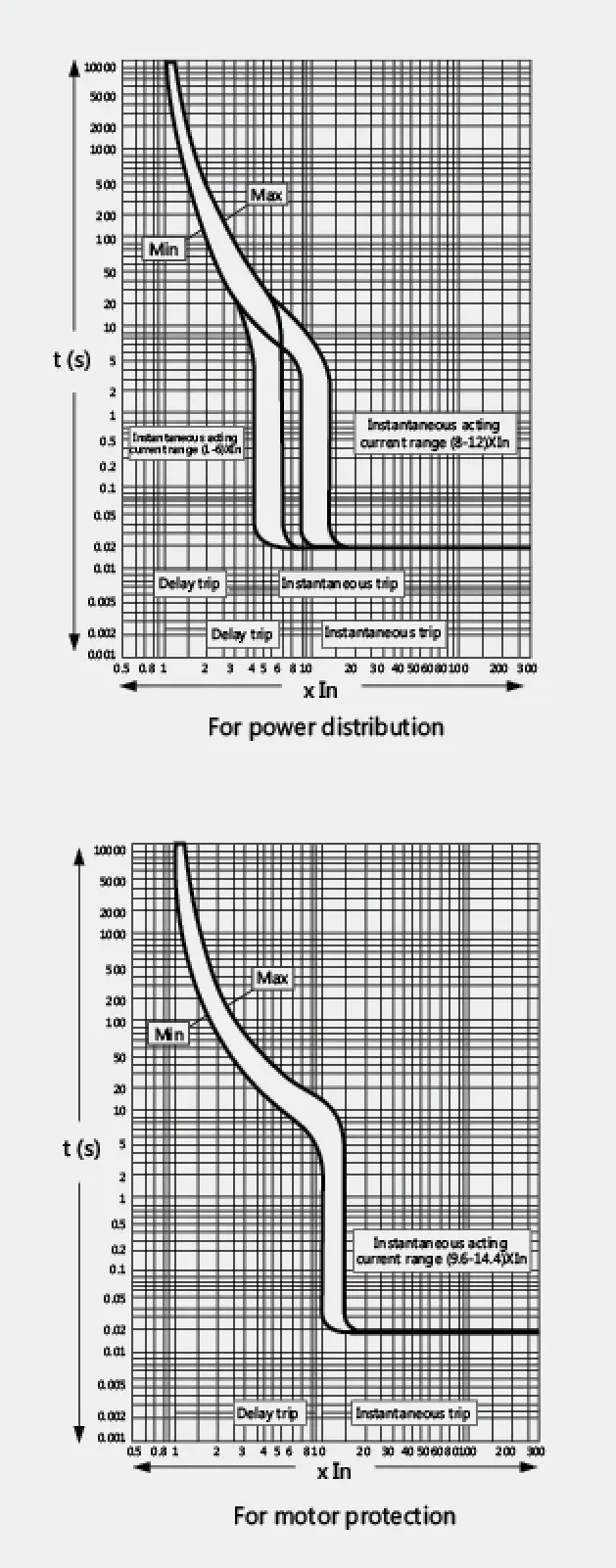

Automatische Auslösevorrichtung		Thermisch-magnetisch
