4P 250A 200A Kompaktleistungsschalter

Im Kontext immer strengerer moderner elektrischer Sicherheitsstandards erfordern immer mehr Anwendungsszenarien eine vollständige Isolierung und den Schutz aller stromführenden Leiter, einschließlich Neutralleitern. Der hochwertige 4P 250A 200A Kompaktleistungsschalter der SPX-Fabrik ist ein Ingenieurbüro, das diesem Kernkonzept folgt. Es wird speziell in kritischen Stromkreisen mit unsymmetrischen dreiphasigen Lasten, erheblichen Oberschwingungskomponenten oder dort eingesetzt, wo laut Vorschriften eine vierpolige Isolierung erforderlich ist. Diese Serie ist nicht nur ein Schutzgerät, sondern auch ein feierliches Bekenntnis zur Systemkonformität, Betriebs- und Wartungssicherheit sowie Lastanpassungsfähigkeit und gewährleistet einen sicheren Stromeingang von mittelgroßen Gewerbeanlagen bis hin zu High-End-Industrieanwendungen.

Besonderheit:

Die beiden Spezifikationen 200 A und 250 A decken genau die gängigen mittelgroßen Verteilungskapazitätsanforderungen von etwa 100 kW bis 125 kW (400-V-System) ab. Der 4P 250A 200A Kompaktleistungsschalter ist die am besten geeignete Wahl für Bodenverteilerkästen, Stromversorgungen großer Gerätegruppen, Säulenschränke für Rechenzentren und andere Szenarien.

Benutzer können das am besten geeignete Modell auf der Grundlage einer genauen Berechnung des Laststroms auswählen, die Kosten und Platzverschwendung vermeiden, die durch „das große Pferd vor dem kleinen Auto“ entstehen, und das optimale Gleichgewicht zwischen Schutzvorteilen und Investitionsvorteilen erreichen.

Wenn eine große Anzahl einphasiger nichtlinearer Lasten (z. B. IT-Server, LED-Beleuchtung) zu einer Überlappung der dritten Harmonischen auf der Neutralleitung führt, kann die volle Stromschutzfähigkeit des 4P 250 A 200 A Kompaktleistungsschalters N-Pol die versteckte und gefährliche Brandgefahr einer Überhitzung der Neutralleitung verhindern.

Während der Wartung oder Reparatur kann durch Trennen dieses Leistungsschalters eine synchrone und absolute Isolierung aller stromführenden Leiter (L1, L2, L3, N) erreicht werden, wodurch eine absolut sichere elektrische Umgebung für Bediener geschaffen wird und die zwingenden Anforderungen an die Isolationsintegrität in TN-S- und anderen Systemen erfüllt werden.

Jeder Pol (einschließlich des Nordpols), der einen Überlast- oder Kurzschlussfehler erkennt, löst eine vierpolige synchrone Sofortabschaltung aus, um sicherzustellen, dass der Fehler vollständig isoliert ist und eine Eskalation des Unfalls verhindert wird.

Anwendung:

Als Hauptverteilungs-Leistungsschalter für Standardetagen von Bürogebäuden und großen Einzelhandelsgeschäften im TN-S-System erfüllt er Sicherheitsvorschriften und schützt gemischte Lasten von Beleuchtung und Steckdosen.

Der Eingangsschalter des Säulenkopfschranks im mittelgroßen Rechenzentrum versorgt nachgeschaltete Serverschränke mit Strom und verwaltet den von IT-Lasten erzeugten Neutralleiter-Oberschwingungsstrom.

Der Eingangsschutz der Stromversorgung im Kontrollzentrum der automatisierten Produktionslinie verfügt über gemischte Lasten wie Motoren (dreiphasig) und Steuerungen (einphasig) in der Produktionslinie.

Die MCCB-Parameter der Kompaktleistungsschalter der Serie SPX SM50-250

Rahmen(A)		SM50-250 (NF-CV)
Nennstrom In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 690 V
Anzahl der Pole		3			4
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungskapazität (kA) AC400V		18	30	50	18	30	50
Betreiben Sie einen Kurzschluss (kA) AC400V		9	15	25	9	15	25

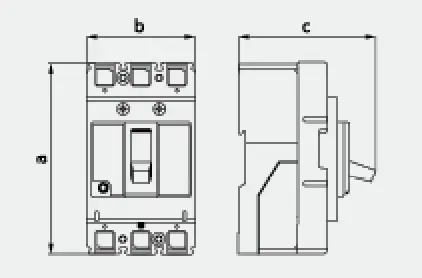

Profilbild
	a	165			165
	b	105			140
	c	90			90

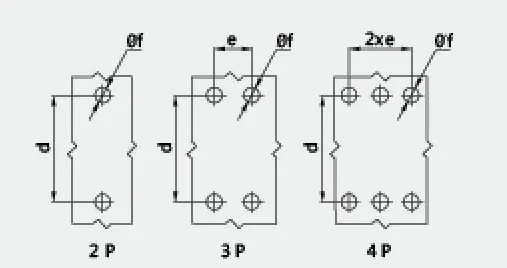

Montagebild
	d	126			126
	e	35			35
	f	5			5
Maschinenleben		4000
Elektrisches Leben		2000
Elektrobetriebenes Gerät (MD)		●
Externer Drehgriff		●
Automatische Auslösevorrichtung		Thermisch-magnetisch
