4P 200A Kompaktleistungsschalter

In modernen Gewerbegebäuden, Rechenzentren und Industrieumgebungen, die eine große Anzahl einphasiger nichtlinearer Lasten nutzen, können herkömmliche dreipolige Leistungsschalter nicht mehr alle Anforderungen an eine sichere Trennung erfüllen. Die Geburtsstunde des hochwertigen 4P 200A Kompaktleistungsschalters von SPX liegt in der Erreichung einer vollständigen Isolierung und Kontrolle stromführender Leiter. Es schützt nicht nur dreiphasige Leitungen, sondern nutzt seinen entscheidenden vierten Pol (N-Pol) auch zum Trennen und Isolieren von Neutralleitern, wodurch Geräteschäden, Brandrisiken und die Gefahr eines Stromschlags für Personen, die durch die Elektrifizierung der Neutralleiter, potenzielle Drift oder Fehlerströme verursacht werden, grundsätzlich vermieden werden. Es handelt sich um eine strategische Entscheidung, um komplexe Anforderungen an die Qualität der Stromversorgung und hohe Sicherheitsstandards zu erfüllen.

Vorteil

Im getrennten Zustand kann es gleichzeitig alle Phasen- und Neutralleiter abtrennen und bietet so ein Höchstmaß an Sicherheitsgarantie für die Wartung von Back-End-Geräten und Leitungsinspektionen. Dabei werden die strengen Anforderungen an die Isolationsintegrität in Erdungssystemen wie TN-S und TT vollständig erfüllt.
In Situationen, in denen dreiphasige Lasten stark unausgeglichen sind oder die Ströme der dritten Harmonischen erheblich sind (z. B. große LED-Beleuchtung, IT-Gerätegruppen), kann die Neutralleitung ungewöhnliche Ströme führen. Der 4P 200A Kompaktleistungsschalter stellt sicher, dass die Neutral- und Phasenleitungen bei Überlast- oder Kurzschlussfehlern synchron abgeschaltet werden, wodurch verhindert wird, dass die N-Leitung überhitzt und einen Brand verursacht.
Wenn ein Pol ausfällt (einschließlich des Nordpols), wird der Leistungsschalter mit vier Polen verriegelt, um sicherzustellen, dass der fehlerhafte Stromkreis vollständig isoliert ist.
Die Schutzfunktion des N-Pols kann gemäß Standards und Anwendungsanforderungen konfiguriert werden, allgemein bekannt als Vollschutztyp (mit demselben Nennstrom und denselben Schutzeigenschaften wie der Phasenpol) oder einstellbarer Typ, um sich an unterschiedliche Systemerdungs- und Schutzkoordinationsanforderungen anzupassen.
Bei Ausstattung mit elektronischen Auslösevorrichtungen können präzise kurze Verzögerungseinstellungen verwendet werden, um eine vollständige selektive Koordination mit drei- oder vierpoligen Schutzgeräten niedrigerer Ebene zu erreichen und so die Kontinuität der Stromversorgung sicherzustellen.
Das Design und die Materialauswahl des hochwertigen 4P 200A Kompaktleistungsschalters berücksichtigen die Möglichkeit von Oberschwingungsströmen höherer Ordnung in der Neutralleitung und gewährleisten so eine langfristige Stabilität im Betrieb.
Der langlebige 4P 200A-Leistungsschalter mit geformtem Gehäuse verwendet Kontaktmaterialien, Lichtbogenlöschsysteme und Isolierrahmen der gleichen Qualität wie hochwertige dreipolige MCCBs und gewährleistet so mechanische und elektrische Haltbarkeit bei vierpoligem Synchronbetrieb.

Anwendung

Der 4P 200A Kompaktleistungsschalter auf Lager dient als Haupteingangsleistungsschalter für große Einkaufszentren, Bürogebäude und Hotels im TN-S-System und erfüllt die Sicherheitsbestimmungen, die erfordern, dass der Hauptschalter alle stromführenden Leiter trennt.
Sorgen Sie für den Eingangsleitungsschutz und den synchronen Schutz der Neutralleiter für die Säulenschränke in Computerräumen mit einer großen Anzahl einphasiger Server, die schwerwiegende dreiphasige Ungleichgewichte und harmonische Verzerrungen verursachen.
Der Hauptschalter für die Stromverteilung in Operationssälen von Krankenhäusern, Labors und großen Bühnenbeleuchtungs- und Tonsystemen ist so konzipiert, dass er eine Überhitzung durch Überlagerung der 3. Harmonischen auf der Neutralleitung verhindert.
Der 4P 200A Kompaktleistungsschalter kann als oberes Schutzgerät des Dual Power Transfer Switch (ATSE) auch den Neutralleiter beim Umschalten zwischen zwei Stromquellen vollständig isolieren und so eine versehentliche Parallelschaltung von Neutralleitern in verschiedenen Systemen vermeiden.

Die thermisch-magnetischen MCCB-Parameter der Serie SPX SM30-250

Rahmen(A)		SM30-250(NF-CW)						Betriebseigenschaften
Nennstrom in (A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 690 V
Anzahl der Pole		3			4
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungskapazität (kA) AC400V		18	30	50	18	30	50
Betreiben Sie einen Kurzschluss (kA) AC400V		9	15	25	9	15	25
Profilbild
	a	165			165
	b	105			140
	c	90			90
Montagebild
	d	126			126
	e	35			35
	f	5			5
Maschinenleben		4000
Elektrisches Leben		2000
Elektrobetriebenes Gerät (MD)		●
Externer Drehgriff		●

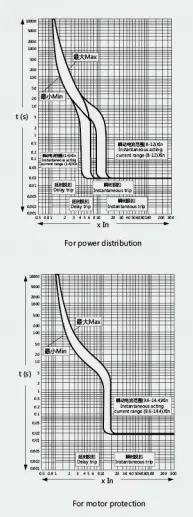

Automatische Auslösevorrichtung		Thermisch-magnetisch

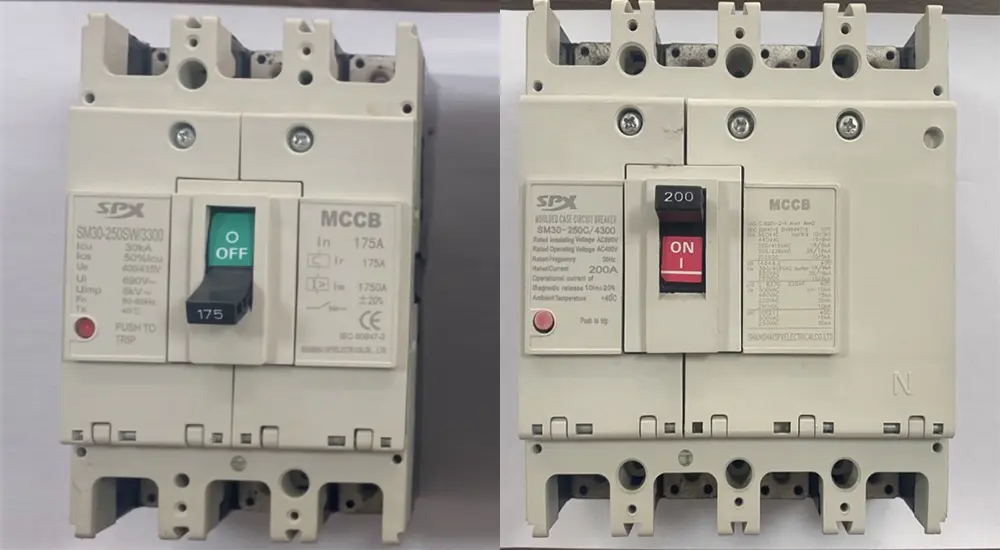

Vorderansicht
