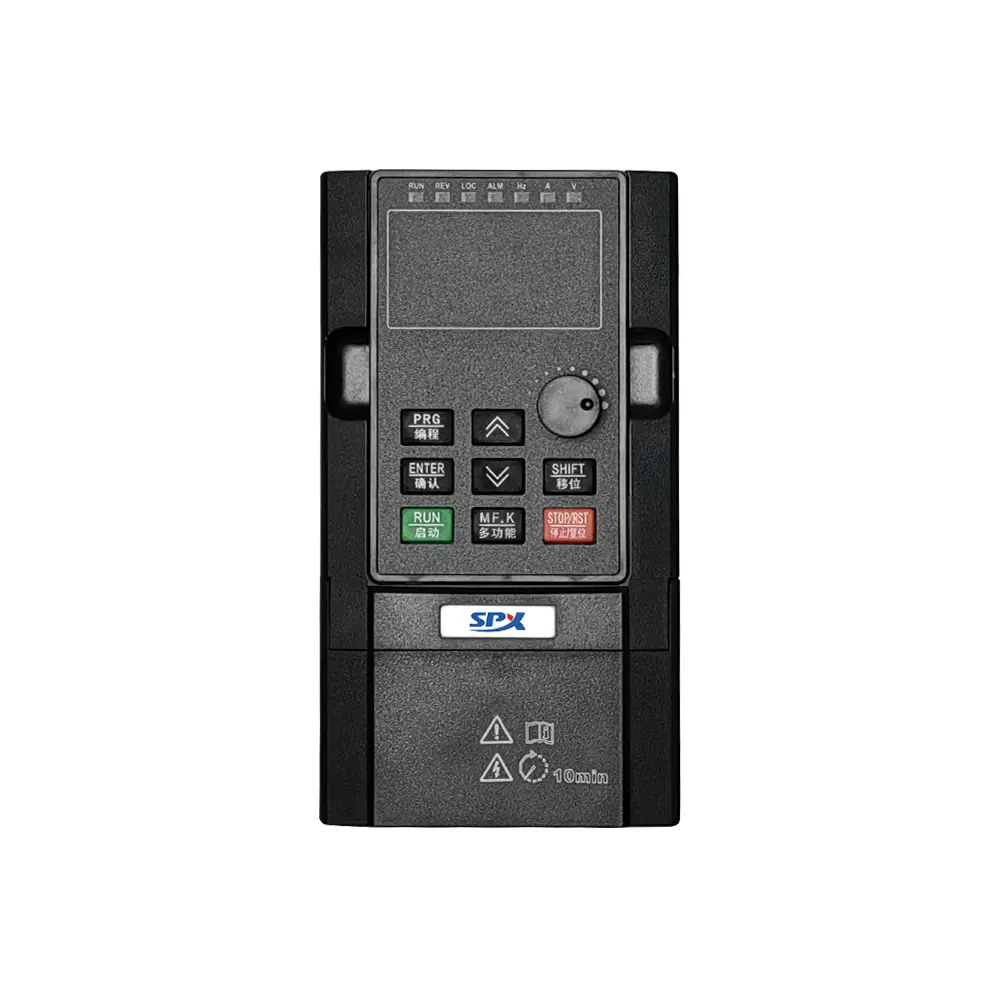

Im heutigen hart umkämpften Industrieumfeld ist die Optimierung des Energieverbrauchs und der Prozesssteuerung nicht nur ein Vorteil, sondern eine Notwendigkeit. Das Herzstück dieser Transformation ist ein leistungsstarkes Gerät: dasFrequenzumrichter, auch bekannt als Variable Frequency Drive (VFD).
AFrequenzumrichter, allgemein als Wechselstromantrieb oder Frequenzumrichter (VFD) bezeichnet, ist ein fortschrittliches Leistungselektronikgerät zur Steuerung der Drehzahl und des Drehmoments eines Wechselstrommotors (AC). Dies wird durch Variation der Frequenz und Spannung der dem Motor zugeführten Energie erreicht. Bei herkömmlichen Anwendungen mit fester Drehzahl läuft ein Motor, der direkt an die Hauptstromversorgung angeschlossen ist, mit konstanter Drehzahl, was häufig zu einer erheblichen Energieverschwendung führt, insbesondere in Systemen, in denen Durchfluss oder Druck durch mechanische Geräte wie Ventile oder Dämpfer reguliert werden müssen.
Grundbetrieb Der Grundbetrieb des drehzahlvariablen Antriebs besteht aus einem zweistufigen Schaltvorgang.
Zunächst wird der eingehende Wechselstrom mit fester Frequenz (z. B. 50/60 Hz) durch eine Komponente namens Gleichrichter in Gleichstrom (DC) umgewandelt. Der Gleichstrom wird dann geglättet und gefiltert, bevor er vom Wechselrichterabschnitt wieder in Wechselstrom „umgewandelt“ wird.
Am wichtigsten ist, dass Frequenz und Spannung dieses neuen Wechselstromausgangs durch den Mikroprozessor des Wechselrichters präzise gesteuert werden können. Diese Funktion ermöglicht es dem Bediener, die Motorgeschwindigkeit genau an die Prozessanforderungen anzupassen, was den Grundstein für das Energieeinsparpotenzial darstellt.
Gleichrichter: Wandelt dreiphasigen oder einphasigen Wechselstromeingang in Gleichstrom um.
DC-Bus (mit Filter): Gleichstrom, der Kondensatoren und Induktivitäten zum Speichern und Glätten des Übergangs verwendet.
Frequenzumrichter: Der Kern des Frequenzumrichters. Bipolartransistoren mit isoliertem Gate (IGBTs) werden verwendet, um die Gleichstromversorgung mit einer sehr hohen Frequenz ein- und auszuschalten.
Mikroprozessoreinheit (MPU): Das Gehirn, das den gesamten Vorgang steuert, den Steueralgorithmus ausführt und die Signale von der Erkennungseinheit verarbeitet.
Steuerschnittstelle: Ermöglicht die Parametereinstellung, Überwachung und Integration in ein umfassenderes Steuerungssystem.
Erhebliche Energieeinsparungen (20–50 %):Dies ist der größte Vorteil von Zentrifugallasten wie Ventilatoren und Pumpen. Das Affinitätsgesetz besagt, dass die von einer Pumpe oder einem Lüfter aufgenommene Leistung proportional zur dritten Potenz ihrer Drehzahl ist. Eine Reduzierung der Geschwindigkeit um 20 % reduziert den Energieverbrauch um fast 50 %. Die SPX-Antriebe verwenden fortschrittliche Algorithmen, um die Motorleistung in Echtzeit an den genauen Lastbedarf anzupassen.
Präzise Prozesssteuerung:Neben einfachen Geschwindigkeitsänderungen ermöglicht der Vektorsteuerungsmodus eine präzise Anpassung von Geschwindigkeit und Drehmoment. Dies verbessert die Produktqualität, stabilisiert Produktionslinien und reduziert Abfall in Branchen wie der Textil-, Maschinen- und Verpackungsindustrie.
Reduzierte mechanische Belastung und Wartung:Frequenzumrichter ermöglichen einen Sanftanlauf, um die Motorgeschwindigkeit schrittweise zu erhöhen. Dies eliminiert hohe Einschaltströme beim direkten Online-Starten (die das elektrische System belasten) und verhindert plötzliche Drehmomentstöße, die Riemen, Zahnräder und Lager verschleißen können. Außerdem wird der schädliche „Wasserschlag“-Effekt in Pumpsystemen vermieden.
Verlängerte Gerätelebensdauer:Durch den Betrieb des Motors unter kontrollierten Bedingungen und die Vermeidung thermischer Überlastungen, elektrischer Spannungen und mechanischer Stöße verlängert der VFD die Lebensdauer des Motors und der angetriebenen Ausrüstung erheblich.
HVAC-Systeme:Steuert die Lüftergeschwindigkeiten in Klimaanlagen und die Pumpengeschwindigkeiten in Kalt-/Warmwassersystemen für optimale Klimatisierung und maximale Energieeffizienz in Gewerbegebäuden.
Wasser- und Abwasserbehandlung:Passen Sie die Pumpengeschwindigkeiten in der Filtration, den Belüftungsgebläsen und den Dosiersystemen an, um auf sich ändernde Anforderungen zu reagieren und so die Prozessstabilität sicherzustellen und gleichzeitig den Energieverbrauch zu minimieren.
Materialtransport:Sorgt für eine sanfte Beschleunigung und Verzögerung von Förderbändern, Kränen und Aufzügen, verbessert die Sicherheit, die Positionierungsgenauigkeit und reduziert Produktverschüttungen.
Werkzeugmaschinen und Fertigung:Bieten Sie eine präzise Steuerung der Spindelgeschwindigkeit für Bearbeitungszentren, koordinieren Sie Bewegungen für automatisierte Produktionslinien und verbessern Sie die Produktqualität und -ausbeute.
Erneuerbare Energie:Maximieren Sie die Nutzung von Windenergie als Schlüsselkomponente in Systemen wie Windkraftanlagen.
