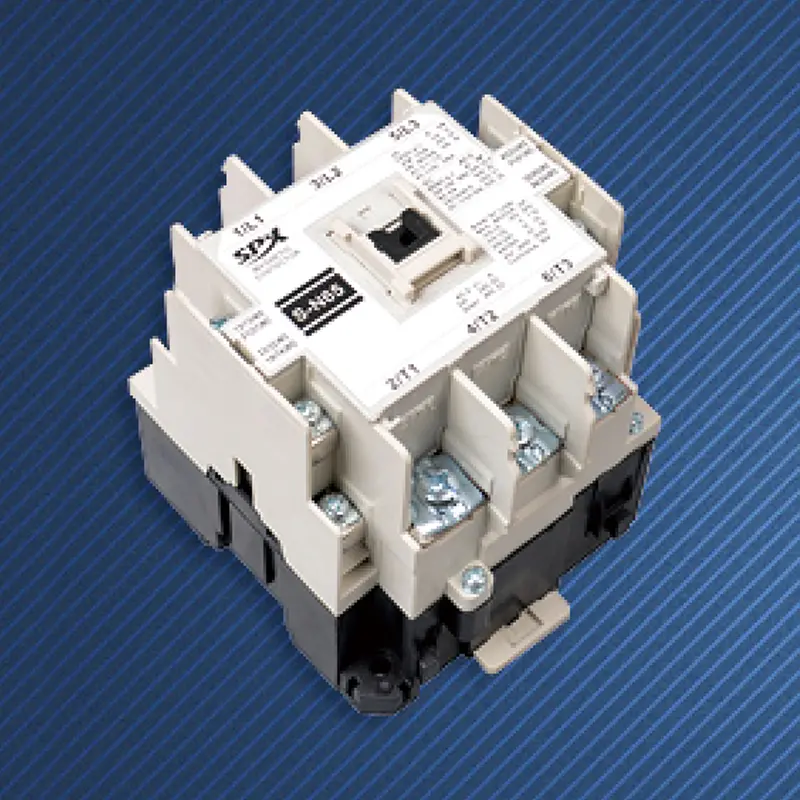

AC-Schütz-Klimaanlage

Die maßgeschneiderte AC-Schütz-Klimaanlage von SPX Electric ist keine einfache Anwendung eines Universalschützes. Es handelt sich um ein elektromagnetisches Schaltgerät, dessen elektrische Lebensdauer, Schaltleistung und Volumenstruktur professionell auf der Grundlage der Arbeitseigenschaften von Klimakompressoren (insbesondere versiegelten Kompressoren mit automatischem Überlastschutz mit Rückstellung) und Lüftermotoren definiert sind.

Merkmale und Vorteile

Die hochwertige AC-Kontakt-Klimaanlage entspricht strikt den Nutzungskategoriestandards AC-8a (Elektromotoren in kontrollierbaren Kühlkompressoren) oder AC-7a (Elektromotorlasten für Haushalte und ähnliche Zwecke), was bedeutet, dass ihre elektrische Lebensdauer und die Testbedingungen für die Ein-/Aus-Kapazität die tatsächlichen Arbeitsbedingungen von Klimakompressoren vollständig simulieren.
Der übliche Nennarbeitsstrom umfasst 30 A bis 45 A, und die Arbeitsspannung ist auf einphasige (208–240 V) oder dreiphasige (bis zu 660 V) Klimaanlagen abgestimmt, die den Kompressorleistungsbedarf der meisten Haushalts- und Gewerbeklimaanlagen direkt erfüllen können.
Die Hauptkontakte bestehen im Allgemeinen aus Silberlegierungen oder Legierungsmaterialien auf Silberbasis, die eine ausgezeichnete Leitfähigkeit, Lichtbogenerosions- und Schweißbeständigkeit aufweisen und einen stabilen Kontakt gewährleisten, selbst wenn sie häufig Stoßströmen beim Kompressorstart ausgesetzt sind.
Der obere Teil ist ein dreidimensionales Design mit einer oberen und unteren Anordnung. Der obere Teil ist ein direkt wirkendes Brücken-Doppelbruchpunkt-Kontaktsystem und der untere Teil ist ein elektromagnetisches System. Die Struktur ist kompakt und erleichtert den Einbau in den Schaltkasten der Klimaanlage mit begrenztem Platzangebot.
Die eingebaute Lichtbogenlöschkammer mit Doppelunterbrechung oder das Lichtbogenlöschgitter mit Längsnaht kann den beim Unterbrechen des Stroms erzeugten Lichtbogen schnell abkühlen und löschen, wodurch die Kontakte wirksam geschützt und Störungen mit anderen schwachen Stromsteuersignalen verhindert werden.
Strikte Anpassungsfähigkeit an die Umwelt: Die Nutzungsbedingungen sind klar definiert, wie z. B. der Umgebungstemperaturbereich (normalerweise -5 °C bis +50 °C), die Höhe (≤ 2000 m), der Verschmutzungsgrad und die Installationskategorie (normalerweise Klasse III), um einen stabilen Betrieb in Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit und Vibrationen zu gewährleisten, denen das Außengerät der Klimaanlage ausgesetzt sein kann.
Um die Installation vor Ort zu erleichtern, werden häufig zwei Hauptstromkreis-Verbindungsmethoden bereitgestellt: Steckverbindung und Schraubverbindung. Um den Verkabelungsprozess zu vereinfachen, werden die Spulenanschlüsse üblicherweise auch mit Steckanschlüssen ausgeführt.
Einige Modelle ermöglichen den Einbau von Hilfskontaktmodulen zur elektrischen Verriegelung oder Rückmeldung des Schützstatus an das Steuerungssystem, wodurch die Steuerungsflexibilität erhöht wird.

Wichtige Anwendungsszenarien

Steuern Sie den versiegelten Kühlkompressor und den Außenventilatormotor der Klimaanlage mit fester Drehzahl oder variabler Frequenz.
Die AC-Schütz-Klimaanlage dient als Leistungsschalteinheit für Lasten wie Vierwegeventile, Kompressoren und Lüfter.
Die AC-Schütz-Klimaanlage wird im Kompressorsteuerkreis von Geräten wie Kühlschränken und Vitrinen eingesetzt.

SPX AC-Schützschalterparameter

Rahmen(A)			SS-N65
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Reted-Strom (AC-3) GB14048.4		220V	68
		380V	66
Reted-Heizstrom (A)			100
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reted-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			60
Mechanisches Leben			300

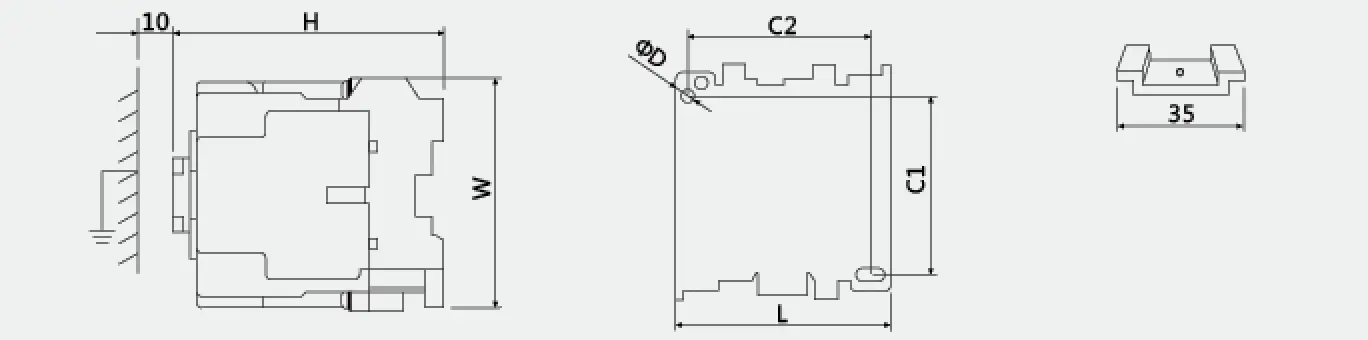

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
