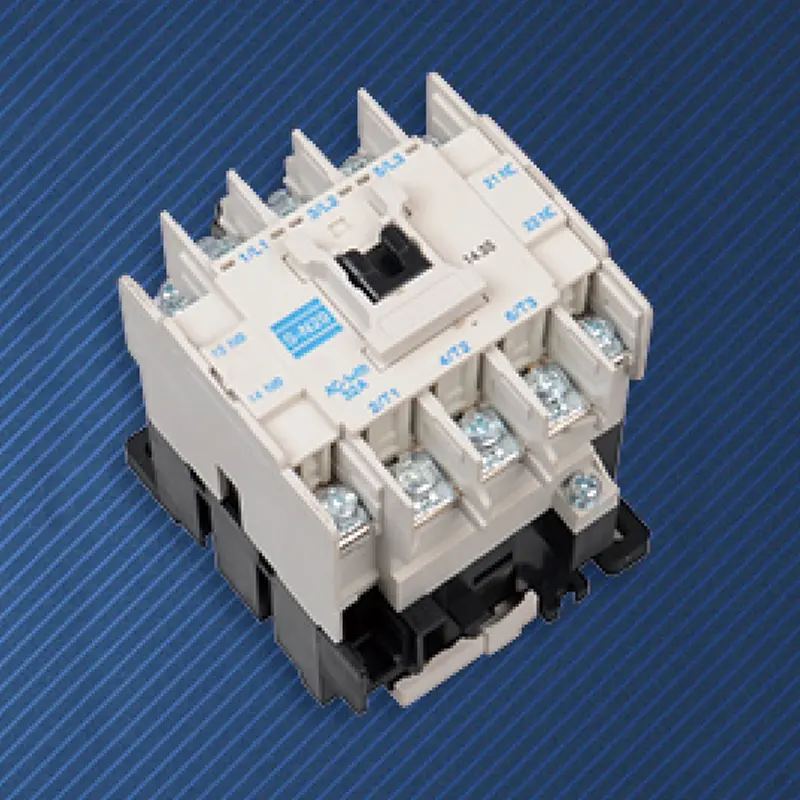

AC-Schütz für DIN-Schienenmontage

Verabschieden Sie sich von der unordentlichen Verkabelung und der zeitraubenden Reparatur. Wenn die langlebige AC-Schütz-Din-Schienenhalterung von SPX Electric auf standardisierte DIN-Schienen passt, wird sie von einem einzelnen Gerät zu einem Teil eines industrialisierten, systematischen elektrischen Installationssystems aufgerüstet. Der Wert des von uns angebotenen schienenmontierten AC-Schützes geht weit über die zuverlässige Stromschaltung hinaus, sondern liegt auch darin, wie es die Raumaufteilung und den Arbeitsablauf Ihres Schaltschranks mit höchstem Komfort neu strukturiert.

Vorteil

Kein Messen, Bohren oder Gewindeschneiden erforderlich. Richten Sie einfach die hintere Schnalle der AC-Schütz-Din-Schienenhalterung an der standardmäßigen 35-mm-DIN-Schiene aus, drücken Sie leicht, um sie sicher zu verriegeln, und die Zeit zum Installieren eines Geräts wird in Sekunden gemessen.
Alle auf der Schiene montierten Komponenten (einschließlich Leistungsschalter, Relais, Klemmenblöcke usw.) haben die gleiche Bezugslinie und bilden auf natürliche Weise eine horizontale und vertikale regelmäßige Anordnung, wodurch die Ästhetik verbessert wird und Installationsschiefheiten, die durch manuelle Bohrfehler verursacht werden, vollständig beseitigt werden.
Das Gerät lässt sich leicht auf der Führungsschiene verschieben und seine relative Position kann jederzeit vor und nach der Verkabelung angepasst werden, sodass maximale Flexibilität bei der Steckplatzplanung und -verlegung bleibt.
Wenn die AC-Schütz-Din-Schienenhalterung ausgetauscht oder erweitert werden muss, lösen Sie einfach mit einem Schraubendreher die Schnalle, entfernen Sie das alte Teil und ersetzen Sie es durch ein neues. Die Systemerweiterung oder Fehlerbeseitigung erfolgt schnell und hat keine Auswirkungen auf benachbarte Systeme
Geräte. Im Vergleich zur flachen Installation ermöglicht die Installation mit Führungsschienen eine mehrschichtige Anordnung mit hoher Dichte in der Tiefenrichtung des Schranks und nutzt so den wertvollen dreidimensionalen Raum im Inneren des Schranks vollständig aus.
Es spart Zeit und Materialkosten bei der Bearbeitung von Plattenlöchern, reduziert den Bedarf an Installationswerkzeugen und senkt die Arbeitskosten für spätere Wartungs- und Renovierungsarbeiten erheblich.

Produktdesign und Installationsanalyse

Die DIN-Schienenmontage für AC-Schütze folgt strikt den international anerkannten DIN-Schienenstandards TH35-7,5 oder TH35-15 und gewährleistet so eine nahtlose Kompatibilität mit der überwiegenden Mehrheit der auf dem Markt erhältlichen Schaltschränke und Zubehörteile. Die Rückseite ist mit elastischen Schnallen aus hochfestem technischem Kunststoff ausgestattet, die eine stabile Verriegelungskraft bieten und gleichzeitig ein schnelles Lösen durch einfache Werkzeugbedienung ermöglichen.
Alle Strom- und Steuerklemmen sind auf der Vorderseite deutlich beschriftet, um eine schnelle und genaue Verkabelung aus derselben Richtung zu ermöglichen.
Die Anschlussklemmen wurden im Design optimiert und lassen auch bei der Verwendung von Kabeln mit kaltgepressten Steckern genügend Platz für die Bedienung mit dem Schraubendreher.
Die Oberseite oder Seite ist mit einem Bereich zum Einlegen oder Beschriften von Typenschildern ausgestattet, was die Nummerierung der Schaltkreise und die Funktionsbeschriftung erleichtert.

Kernanwendungsgebiete

Als Antriebskern von Aktuatoren wie Motoren, Heizungen, Magnetventilen usw. wird der AC-Schütz-DIN-Schienenhalter nebeneinander auf derselben Schiene mit SPS, Leistungsschaltern, Schaltnetzteilen usw. installiert und bildet das Herzstück des standardisierten Steuerungssystems.
Installieren Sie kompakte Anschlusskästen im Schienentyp neben Geräten, die eine Fernsteuerung erfordern, mit integrierten Schützen, die lokale Lasten direkt ansteuern und so eine dezentrale Steuerung und eine vereinfachte Verkabelung erreichen.
Die AC-Schütz-DIN-Schienenmontage wird für die Beleuchtungssteuerung, die Steuerung von Gebläsekonvektoren, die Steuerung von Wasserpumpen und andere Szenarien verwendet und ermöglicht eine standardisierte Konstruktion und zentrale Verwaltung in Verteilerräumen oder Schaltkästen vor Ort.
Bereitstellung einer „Plug-and-Play“-Grundlage für elektronische Steuermodule für Hersteller mechanischer Geräte, wodurch der Montage- und Inbetriebnahmezyklus von Geräteschränken erheblich verkürzt wird.

Parameter des modularen SPX-Haushalts-Wechselstromschützes

Rahmen(A)			SS-N20
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15.11
Reted-Strom (AC-3) GB14048.4		220V	22
		380V	22
Reted-Heizstrom (A)			32
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	1 Schließer + 1 Öffner
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			100
Mechanisches Leben			500

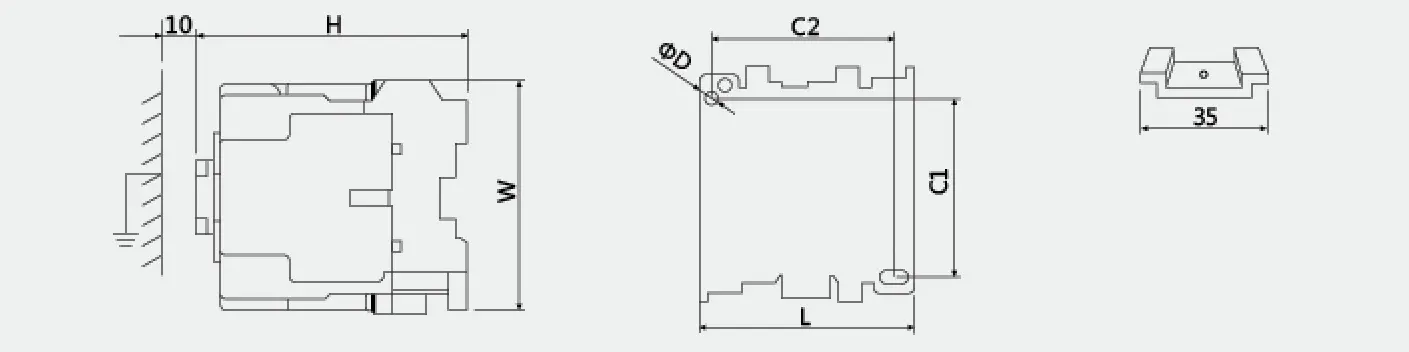

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
