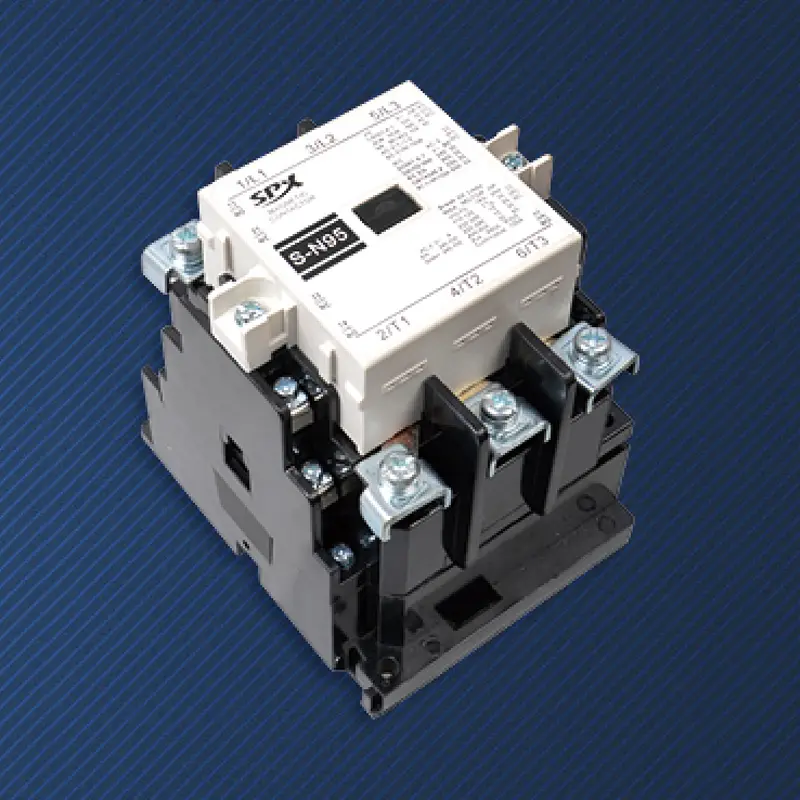

Modulares AC-Schütz mit automatischer Steuerung

Wenn sich die Automatisierungsanforderungen nicht mehr auf Fernschalter beschränken, sondern Geräte erfordern, die „bewusst“ entsprechend der Umgebung agieren, ist das fortschrittliche AC-Modularschütz mit automatischer Steuerung von SPX das beste Werkzeug. Es hat seine Rolle als Fernsteuerterminal übertroffen und sich zu einem Steuerknoten mit lokalen Logikverarbeitungsfunktionen entwickelt, der es Lasten wie Motoren, Beleuchtung und Pumpen ermöglicht, autonom und intelligent auf Änderungen vor Ort zu reagieren.
Der AC-Modularschütz vom Typ „Automatische Steuerung“ muss auf externe Anweisungen warten, während der Typ „Automatische Steuerung“ die Steuerlogik „einbettet“ oder „modularisiert“ und so eine wichtige Transformation erreicht:
Platzieren Sie eine einfache bedingte Beurteilungslogik (z. B. „Einschalten, wenn das Licht unter XX Lux liegt und sich jemand bewegt“) lokal auf dem Schütz zur Ausführung, wodurch der Scan- und Berechnungsaufwand für die SPS oder den intelligenten Host reduziert wird, was besonders für Systeme mit verstreuten Punkten geeignet ist.
Selbst wenn das übergeordnete Netzwerk oder die zentrale Steuerung ausfällt, kann die lokale automatische Steuerungslogik weiterhin unabhängig arbeiten und so sicherstellen, dass kritische Automatisierungsprozesse wie zeitgesteuerte Belüftung und Start-Stopp-Temperaturregelung nicht unterbrochen werden.
Modulare AC-Schütze mit automatischer Steuerung integrieren Steuerlogik, Antriebsausführung und Lastschutz in einem einzigen Gerät, ohne dass zusätzliche unabhängige Zeitrelais, Thermostate oder Logikmodule erforderlich sind, um die gleiche Funktionalität zu erreichen. Dadurch wird das Schaltungsdesign vereinfacht, Platz im Schaltschrank gespart und die Verkabelung reduziert.

Produktarchitektur:

In einem standardmäßigen elektromagnetischen Antriebssystem sind ein Mikroprozessorkern, eine Echtzeituhr (RTC) und grundlegende I/O-Schnittstellen integriert. Stellen Sie einen einfachen Digitaleingang (DI) zum Empfang von Schaltsignalen (z. B. von Schwimmerschaltern, Türmagneten) sowie einen Relaisausgang zur Steuerung der Hauptkontakte bereit.
Der modulare AC-Schütz mit automatischer Steuerung unterstützt bis zu Dutzende Kalender-, Wochen- und Feiertagseinstellungen und ermöglicht so eine komplexe astronomische Uhrsteuerung (automatische Anpassung an die Sonnenauf- und -untergangszeiten).
Unterstützt einfache „AND/OR/NOT“-Logikoperationen, die mehrere Eingangssignale kombinieren und beurteilen können, bevor über die Ausgabe entschieden wird.
Das AC-Modularschütz mit automatischer Steuerung bietet eine analoge Eingangsschnittstelle (AI), die Sensorsignale wie Temperatur, Luftfeuchtigkeit, Beleuchtungsstärke und Strom direkt verbinden und analysieren kann, um so eine schwellwertbasierte automatische Steuerung zu erreichen

SPX AC-Schützschalterparameter

Rahmen(A)			SS-N95
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	30/40
		380V	55/75
Reted-Strom (AC-3) GB14048.4		220V	104
		380V	105
Reted-Heizstrom (A)			135
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reted-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			60
Mechanisches Leben			300

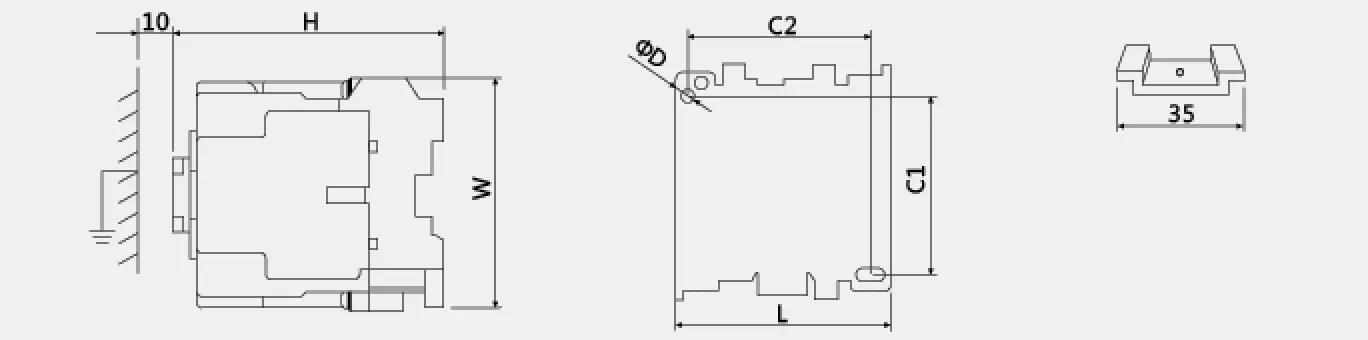

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-N95	100	124	130	110	80	6
