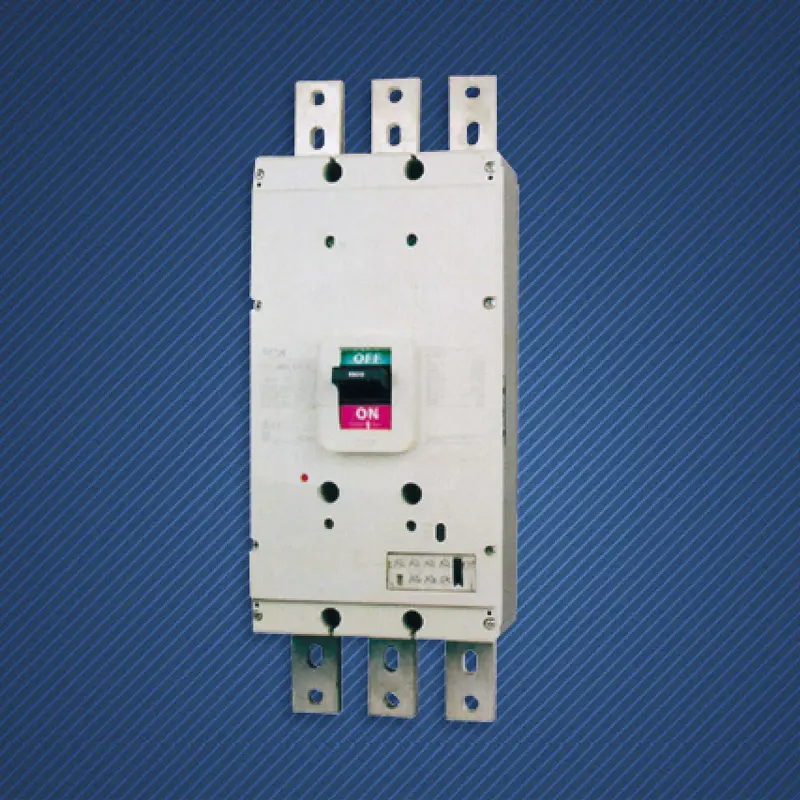

3P 1000A Leistungsschalter mit geformtem Gehäuse

Im energetischen Herzstück moderner Großanlagen – dem Hauptverteilerraum – markiert 1000A Strom eine der höchsten Kapazitätsstufen für die Stromverteilung. SPX wird in diesem hochwertigen 3P-Leistungsschalter mit 1000-A-Kompaktgehäuse eingesetzt, der den Umfang herkömmlicher Schutzgeräte übertroffen und sich zu einer umfassenden Energiemanagementplattform entwickelt hat, die starke Stromsteuerung, schwache Stromlogik und digitale Kommunikation integriert.

Merkmale:

Mit einem Nennstrom von 1000 A kann es dauerhaft Stromlasten von ca. 550 kW (400 V dreiphasig) oder mehr sicher transportieren und erfüllt so den Stromkonvergenzbedarf großer Rechenzentrumsräume, Hochleistungsproduktionslinien oder ganzer Gebäude.
Der 3P-Leistungsschalter mit 1000-A-Einstufung bietet branchenführende extreme Kurzschlussausschaltfähigkeiten von bis zu 120 kA bis 150 kA und ist in der Lage, den zerstörerischsten Kurzschlussfehlern, die auftreten können, standzuhalten und diese sicher zu beseitigen. Es ist die letzte solide Verteidigungslinie, die sicherstellt, dass die physische Architektur des gesamten Niederspannungsverteilungssystems nicht zusammenbricht.
Durch den Einsatz eines speziell entwickelten hochfesten Isolierrahmens und eines optimierten Wärmeableitungskanaldesigns gewährleistet es eine hervorragende dynamische thermische Stabilität und einen geringen Betriebstemperaturanstieg bei langfristigem Hochstrombetrieb und hohem Bruchprozess.
Ausgestattet mit der fortschrittlichsten multifunktionalen digitalen Auslöseeinheit bietet es eine umfassende und programmierbare Schutzmatrix einschließlich Überlast, Kurzschlussverzögerung, Kurzschlussunverzögerter Kurzschluss, Erdschluss, Fehlerstrom usw. Die Schutzeinstellung kann in einem weiten Bereich genau eingestellt und flexibel mit Zeitcharakteristiken kombiniert werden.
Die präzise Kurzverzögerungsschutzfunktion des Kompaktleistungsschalters 3P mit 1000 A Nennleistung ist der Schlüssel zum Erreichen eines vollständig selektiven Schutzes von dieser Ebene bis zum Endleistungsschalter, wodurch sichergestellt wird, dass Fehler maximal auf den Mindestbereich begrenzt werden und ein unterbrechungsfreier Betrieb des restlichen Systems gewährleistet wird.
Ausgestattet mit leistungsstarken Fehleraufzeichnungs-, Ereignisaufzeichnungs-, Temperaturüberwachungs- und Gesundheitsdiagnosefunktionen kann es frühzeitig vor potenziellen Risiken warnen und einen Übergang vom „Nachschutz“ zur „Vorprävention“ erreichen.
Die Erfassung und Anzeige aller elektrischen Parameter in Echtzeit, einschließlich Strom, Spannung, Leistung, Energie, Leistungsfaktor, Frequenz, Oberschwingungsgehalt, Bedarf usw., ist die zentrale Datenquelle für den Aufbau eines digitalen Verteilungssystems.
Native Unterstützung oder erweiterte Modulunterstützung für Protokolle wie Ethernet, Profinet, Modbus TCP/IP und sogar IEC 61850, nahtlos integriert in Energiemanagementsysteme auf Fabrikebene, Gebäudeautomationssysteme oder cloudbasierte IoT-Plattformen.

Anwendung

Der hochwertige Kompaktleistungsschalter 3P mit 1000 A Nennleistung dient als Niederspannungs-Hauptleistungsschalter für jedes Stromversorgungsmodul (z. B. die gesamte Rechenzentrumsschicht) zum Schutz kritischer IT-Lasten.
Niederspannungs-Sammelschienenschutz und Trennschalter für Großraffinerien, Halbleiterchipfabriken und Hauptgebäude der Automobilfertigung.
Niederspannungsseitiger Hauptschalter des Transformators für Superhochhäuser, große internationale Flughafenterminals und riesige Sportstätten.
Der zentrale Stromverteilungsschutz für die Hauptstromversorgung und -verteilung von Tertiärkrankenhäusern, U-Bahn-Umspannwerken und großen Wasseraufbereitungszentren.
AC-Niederspannungs-Seitensammelleistungsschalter für Photovoltaikkraftwerke oder Energiespeicherkraftwerke im Hundert-Megawatt-Bereich.

Die MCCB-Parameter der SPX SM30-1000-Serie von Kompaktleistungsschaltern

Rahmen(A)				SM300-1000-SS	SM300-1250-SS	Betriebseigenschaften
Nennstrom In(A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Anzahl der Pole				3
Bemessungsisolationsspannung U1(V)			Wechselstrom	690	690
Bemessungsschaltvermögen (KA)	IEC 60947-2 (lcu/lcs)	Wechselstrom	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		Gleichstrom	250V	-	-

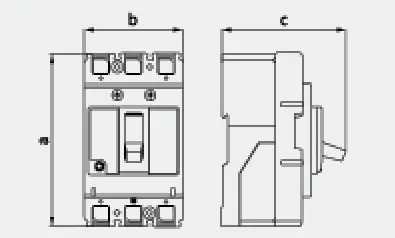

Profilbild
			a	405
			b	210
			c	190

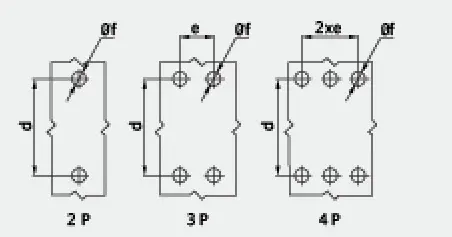

Montagebild
			d	275
			e	70
			f	10
Maschinenleben				2500
Elektrisches Leben				500
Elektrobetriebenes Gerät (MD)
Externer Drehgriff
Automatische Auslösevorrichtung				Thermisch-magnetisch
