MCCB 3P 40A 50A Kompaktleistungsschalter

Im Stromverteilungsnetz von industriellen Produktionslinien, Handelszentren oder Gebäuden gibt es eine große Anzahl dreiphasiger Lasten mit Nennströmen im Bereich von 40–50 Ampere. Diese Lasten dienen typischerweise als kritische Knoten im System und stellen höhere Anforderungen an die Zuverlässigkeit, Selektivität und Flexibilität des Schutzes. Der hochwertige Kompaktleistungsschalter MCCB 3P 40A 50A von SPX ist ein professionelles Produkt, das für solche Kernstromkreise entwickelt wurde. Es geht über die grundlegende Schutzunterbrechungsfunktion hinaus und führt einstellbare Schutzeinstellungen und eine höhere Ausschaltkapazität ein, wie ein anspruchsvoller „Power Dispatcher“. Es kann nicht nur Fehler beseitigen, sondern auch eine selektive Zusammenarbeit mit Schutzgeräten der oberen und unteren Ebene erreichen, indem Schutzschwellenwerte und -verzögerungen angepasst werden, wodurch die Kontinuität der Stromversorgung maximiert wird.

Vorteil

Die einstellbare Funktion ermöglicht den Schutz stabiler dreiphasiger Heizgeräte und die Anpassung an dreiphasige Motorlasten mit bestimmten Anlaufstößen, wodurch es breiter einsetzbar ist.
Es verfügt in der Regel über ein hohes Ausschaltvermögen von 25 kA bis 50 kA, das den erwarteten Kurzschlussstrom, der im Verteilerkasten auftritt, effektiv unterbrechen und ihm standhalten kann, um sicherzustellen, dass sich der Fehler nicht auf das übergeordnete Stromnetz ausbreitet.
Der Betätigungsmechanismus ist robust und bietet eine klare Anzeige der „Ein“-, „Aus“- und „Aus“-Positionen. Wenn der CE-zertifizierte Kompaktleistungsschalter MCCB 3P 40A 50A getrennt wird, entsteht ein sichtbarer dreiphasiger Sicherheitstrennschalter, der die elektrischen Sicherheitsspezifikationen für die Gerätewartung vollständig erfüllt.
Die dreipolige integrierte Struktur spart im Vergleich zur separaten Installation viel Platz.

Anwendung

Als Eingangsstromschutz- und Trennschalter für CNC-Werkzeugmaschinen, mittelgroße Pumpeneinheiten, Lüftungsgeräte und Verpackungsmaschinen.
Im Stromverteilerschrank der Werkstatt oder des Gebäudes bietet der hochwertige Kompaktleistungsschalter MCCB 3P 40A 50A Abzweigschutz für einen Bereich oder eine Gerätegruppe.
Schützen Sie die Antriebsstromversorgung für kleine und mittlere zentrale Klimaanlagen, Aufzüge in Einkaufszentren und dreiphasige Küchengeräte.
MCCB 3P 40A 50A Kompaktleistungsschalter Wird zum Schutz der drei AC-Sammelboxen oder Wechselrichter-Ausgangsklemmen in kleinen und mittleren Photovoltaikkraftwerken verwendet.

Parameter der thermisch-magnetischen Leistungsschalter der Serie SPX SM30-63

Rahmen(A)		SM30-63(NF-CW)						Betriebseigenschaften
Nennstrom in (A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 500 V
Anzahl der Pole		2			3
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungskapazität (kA) AC400V		5	5	10	5	5	10
Betreiben Sie einen Kurzschluss (kA) AC400V		2	2	5	2	2	5
Profilbild
	a	130			130
	b	50			74
	c	88			88
Montagebild
	d	110			110
	e	/			25
	f	5			5
Maschinenleben		7000
Elektrisches Leben		4000
Elektrobetriebenes Gerät (MD)
Externer Drehgriff
Automatische Auslösevorrichtung		Hydraulisch-magnetisch

Vorderansicht

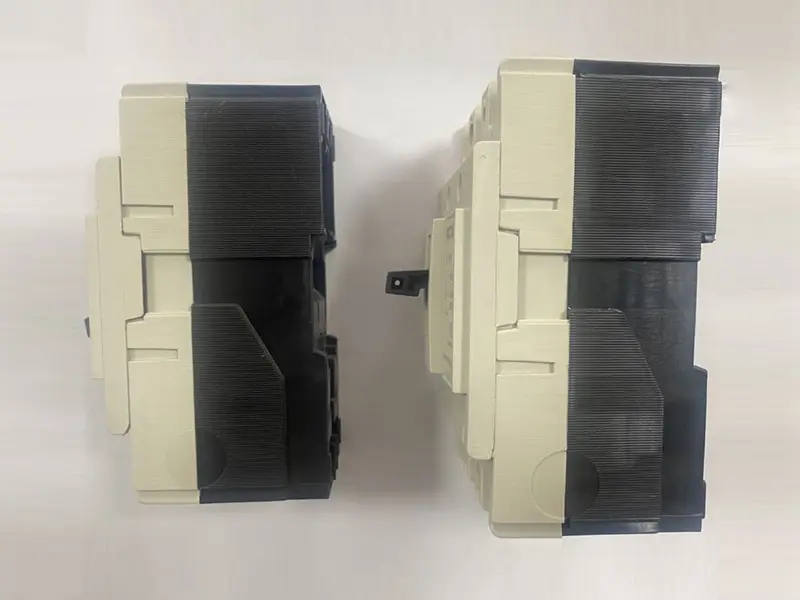

Thermomagnetische Leistungsschalter Seitenansicht
