3P 5A 10A 20A Kompaktleistungsschalter

In industriellen Steuerungen, Laborgeräten oder Präzisionsinstrumenten gibt es eine Vielzahl von Drehstromlasten mit Nennleistungen unter mehreren Kilowatt. Diese Geräte reagieren äußerst empfindlich auf Überstromanomalien und allgemeine Leistungsschalter mit mittlerem bis hohem Strom können keinen präzisen Schutz bieten. Die SPX Advanced 3P 5A 10A 20A Kompaktleistungsschalter-Serie wurde speziell für solche komplizierten Einsatzbereiche entwickelt. Es ist wie ein dedizierter „Dreiphasen-Balance-Monitor“, der den Strom von drei Phasenleitungen unabhängig überwacht und schützt. Ob es sich um eine kleine Überlastung oder einen plötzlichen Kurzschluss handelt, er kann schnell erkannt und abgeschaltet werden und bietet so einen sorgfältigen Sicherheitsschutz für empfindliche dreiphasige Geräte.

Merkmale:

Der maßgeschneiderte 3P 5A 10A 20A Kompaktleistungsschalter bietet drei eng verbundene Stromstärken von 5 A, 10 A und 20 A, sodass Ingenieure eine Auswahl basierend auf dem genauen Nennstrom der Last treffen können, um die beste Übereinstimmung zwischen Schutzeigenschaften und Lasteigenschaften zu erreichen und blinde Schutzbereiche oder übermäßige Empfindlichkeit zu vermeiden, die durch „große Pferde, die kleine Autos ziehen“ verursacht werden.
Wenn eine Phase überlastet oder kurzgeschlossen wird, schaltet der Leistungsschalter alle drei Pole synchron ab, wodurch das Risiko eines Phasenausfallbetriebs grundsätzlich eliminiert wird, was für den Schutz von Drehstrommotoren und symmetrischen Lasten von entscheidender Bedeutung ist.
Im Vergleich zur Verwendung von drei einpoligen Leistungsschaltern spart es Installationsraum und Verkabelungsaufwand.
Der hochwertige 3P 5A 10A 20A Kompaktleistungsschalter eignet sich für Systeme mit Wechselstrom 50/60 Hz und einer Nennspannung von bis zu 400 V oder 690 V und erfüllt verschiedene dreiphasige Niederspannungsverteilungsumgebungen.

Auswahl

1. Beachten Sie den Nennstrom auf dem Typenschild des Geräts und wählen Sie einen Nennstrom des Leistungsschalters, der geringfügig über diesem Wert (normalerweise das 1,1- bis 1,25-fache) liegt. Bei Motorlasten muss sichergestellt werden, dass ihr Anlaufstrom innerhalb des unverzögerten Auslösebereichs des Leistungsschalters liegt (z. B. D-Typ-Charakteristik), um Fehlauslösungen zu vermeiden.
2. Als Endschutz muss der 3P 5A 10A 20A Kompakt-Leistungsschalter einen selektiven Schutz mit dem Leistungsschalter der vorherigen Ebene (z. B. 32A, 63A) gewährleisten. Sein kleinerer Nennstrom und seine schnellen Betriebseigenschaften können dieses Ziel normalerweise gut erreichen.
3. Umweltfaktoren: Bei der Installation in einem engen Raum oder einer Umgebung mit hohen Temperaturen sollte die Verwendung einer Stromreduzierung in Betracht gezogen werden.

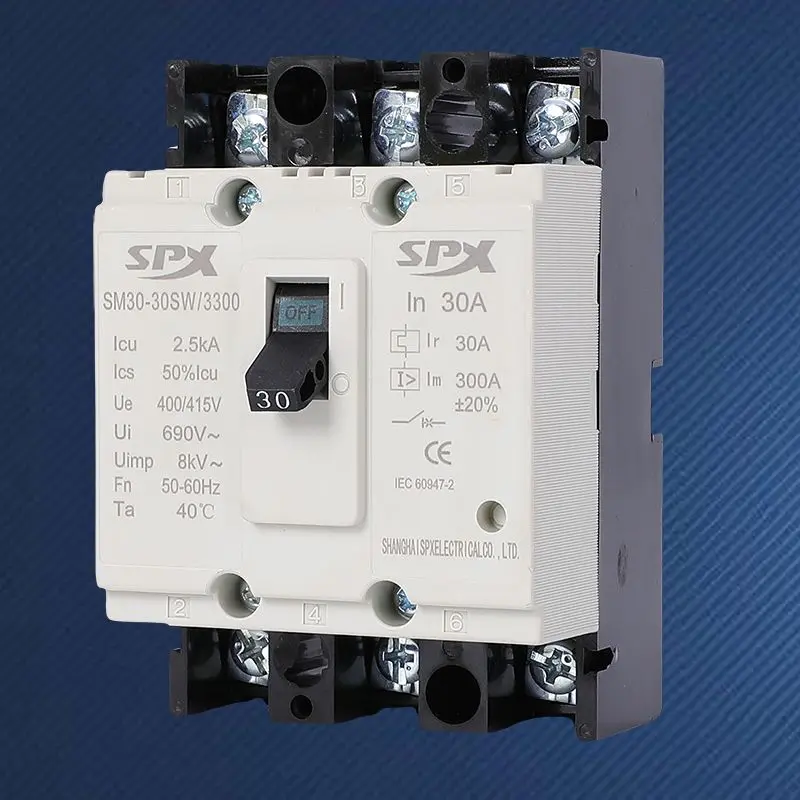

Die SPX SM30-30-Serie von Kompaktleistungsschaltern mit MCCB-Parametern

Rahmen(A)		SM30-30(NF-CW)				Betriebseigenschaften
Nennstrom in (A)		(2)、3、(3.2)、5、10、15、20、30
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 500 V
Anzahl der Pole		2		3
Begrenzte Ausschaltkapazität		C	S	C	S
Kurzschlussunterbrechungskapazität (kA) AC400V		1.5	1.5	1.5	1.5
Betreiben Sie einen Kurzschluss (kA) AC400V		1	1	1	1

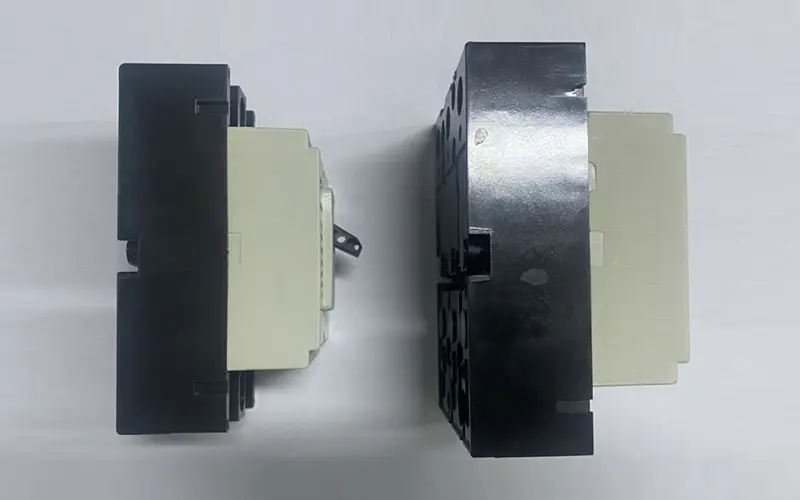

Profilbild
	a	96		96
	b	45		67
	c	64		64
Montagebild
	d	84.5		84.5
	e	/		24
	f	5		5
Maschinenleben		7000
Elektrisches Leben		4000
Elektrobetriebenes Gerät (MD)
Externer Drehgriff

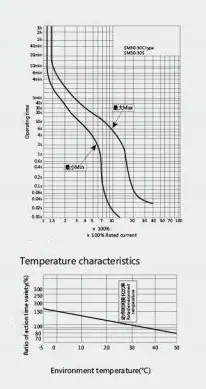

Automatische Auslösevorrichtung		Thermisch-magnetisch

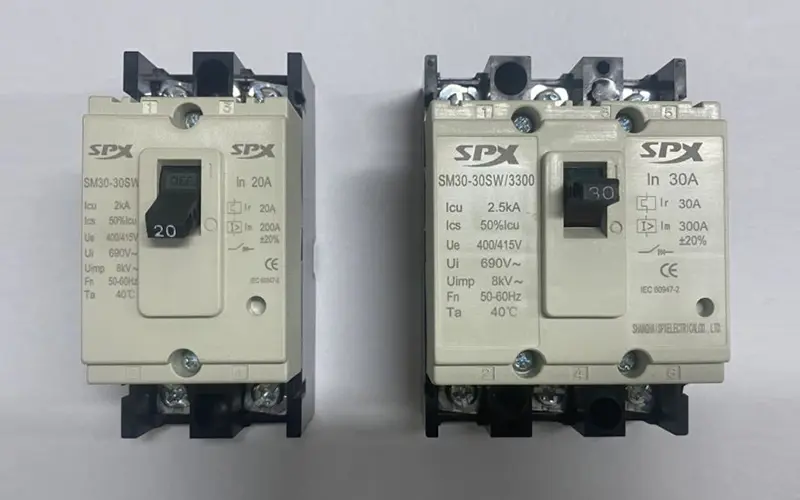

Vorderansicht
