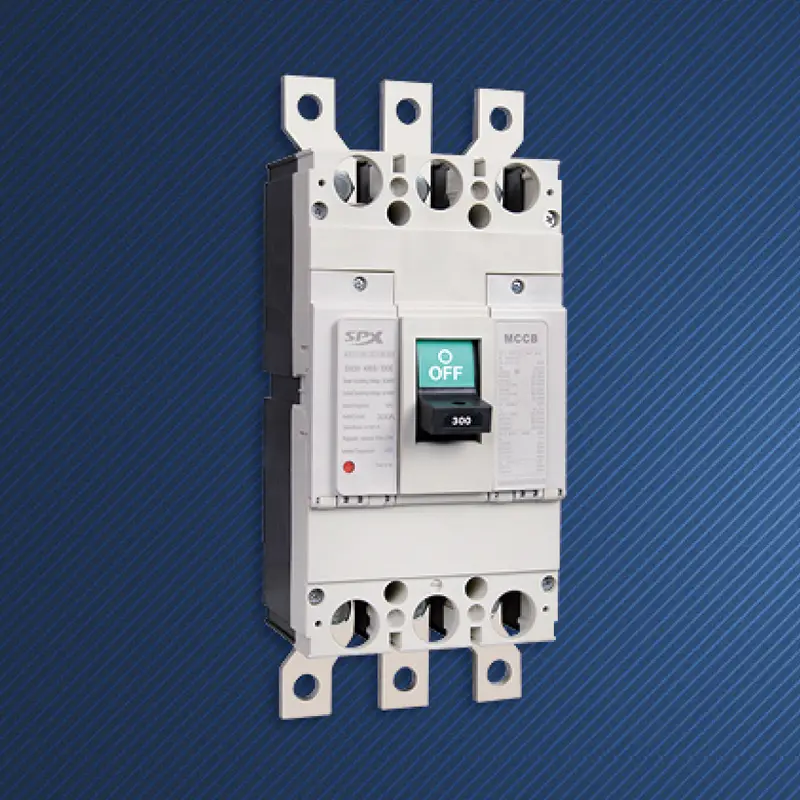

3P 300A Elektronischer Kompaktleistungsschalter

An der Spitze der Verteilungssystempyramide fließt ein Strom von 300 A über die Lebensader des gesamten Bereichs bzw. der Kernausrüstung. Herkömmliche Schutzsysteme sind nicht mehr in der Lage, die Präzision des Schutzes, die Selektivität des Systems und die Intelligenz des Managements in Einklang zu bringen. Der hochwertige elektronische Kompaktleistungsschalter 3P 300A von SPX ist der Innovator, der für diesen Zweck geboren wurde. Dabei handelt es sich nicht nur um einen Schalter, der im Fehlerfall auslöst, sondern auch um eine lokale intelligente Einheit, die hochpräzise Sensorik, programmierbare Logik und Datenaustausch integriert. Es markiert den Übergang von Kompaktleistungsschaltern vom analogen mechanischen Zeitalter zum digitalen intelligenten Zeitalter und wird zu einem wichtigen intelligenten Knotenpunkt für den Aufbau zuverlässiger, transparenter und effizienter Verteilungsnetze.

Besonderheit

Mit dem maßgeschneiderten elektronischen Kompaktleistungsschalter 3P 300A können Benutzer die Schutzstromwerte und -zeiten für Überlast-Langverzögerung (Ir), Kurzschluss-Kurzverzögerung (Isd) und Sofortstrom (Ii) über einen weiten Bereich über eine elektronische Auslöseeinheit (ETU) genau einstellen. Diese Flexibilität ermöglicht die Anpassung an die Eigenschaften verschiedener Lasten wie Transformatoren, Sammelschienen und großer Motoren.
Die einzigartige Kurzverzögerungsschutzfunktion stellt durch manuelles Einstellen einer kurzen Zeitverzögerung (z. B. 0,1–0,4 Sekunden) sicher, dass im Falle eines Kurzschlusses am entfernten Ende nur der Leistungsschalter der unteren Ebene, der dem Fehlerpunkt am nächsten liegt, funktioniert, während die aktuelle Ebene geschlossen bleibt, wodurch ein vollständig selektiver Schutz erreicht und größere Stromausfälle minimiert werden.
Der integrierte, einstellbare Erdschlussstromschutz (G-Funktion) verhindert wirksam elektrische Brände oder Unfälle durch elektrische Schläge, die durch Isolationsschäden verursacht werden. Der elektronische Kompaktleistungsschalter 3P 300A bietet eine Sicherheitsdimension, die herkömmliche Leistungsschalter nicht bieten.
Es kann ein Warnsignal ausgegeben werden, bevor die tatsächliche Überlast die Auslöseschwelle erreicht. Seine Funktion „Thermisches Gedächtnis“ kann den thermischen Akkumulationsprozess des Motors simulieren und so einen angemesseneren Schutz bei häufigen Startbedingungen bieten.
Es kann die Fehlerarten (Überlast, Kurzschluss, Erdung usw.), die in letzter Zeit mehrfach ausgelöst wurden, die Fehlerphase und den aktuellen Wert während der Aktion aufzeichnen und so wichtige Daten für eine schnelle Fehlerdiagnose liefern.
Es stehen standardmäßige oder optionale Kommunikationsmodule (z. B. Modbus, Profibus) zur Verfügung, um Echtzeit-Leistungsparameter wie Drehstrom, Spannung, Leistung, Leistungsfaktor und elektrische Energie hochzuladen und so eine digitale Überwachung des Verteilungssystems zu ermöglichen.

Anwendung

Als Hauptschutzschalter für Präzisionsklimatisierung, USV-Ein-/Ausgang und Hochspannungs-Gleichstromversorgung im Computerraum sowie zur Überwachung ihres Energieverbrauchs.
Als niederspannungsseitiger Abgangsschalter im Hauptverteilerschrank der Werkstatt oder als Hauptleitung zum Schutz dichter Sammelschienenkanäle.
Der elektronische Kompaktleistungsschalter 3P 300A bietet intelligenten Schutz und Steuerung für große Wasserpumpen, Lüfter, Kompressoren und zentrale Kühleinheiten unter 250 kW.
Als 3P 300A elektronischer Kompaktleistungsschalter für Niederspannungs-Haupteingangsleitungen oder wichtige Trennwandverteilungen in großen Einkaufszentren, Krankenhäusern und Flughäfen ermöglicht er Energiemanagement und Bedarfskontrolle.

Die MCCB-Parameter der Kompaktleistungsschalter der Serie SPX SM30-400

Rahmen(A)		SM30-400(NF-CW)						Betriebseigenschaften
Nennstrom in (A)		250, 300, 315, 350, 400
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 690 V
Anzahl der Pole		3			4
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungsstromkreis (kA) AC400V		25	35	50	25	35	50
Betreiben Sie einen Kurzschluss (kA) AC400V		15	20	25	15	20	25
Profilbild
	a	258			258
	b	140			185
	c	153			153
Montagebild
	d	195			195
	e	45			45
	f	8			8
Maschinenleben		4000
Elektrisches Leben		1500
Elektrobetriebenes Gerät (MD)		●
Externer Drehgriff		●
Automatische Auslösevorrichtung		Thermisch-magnetisch
