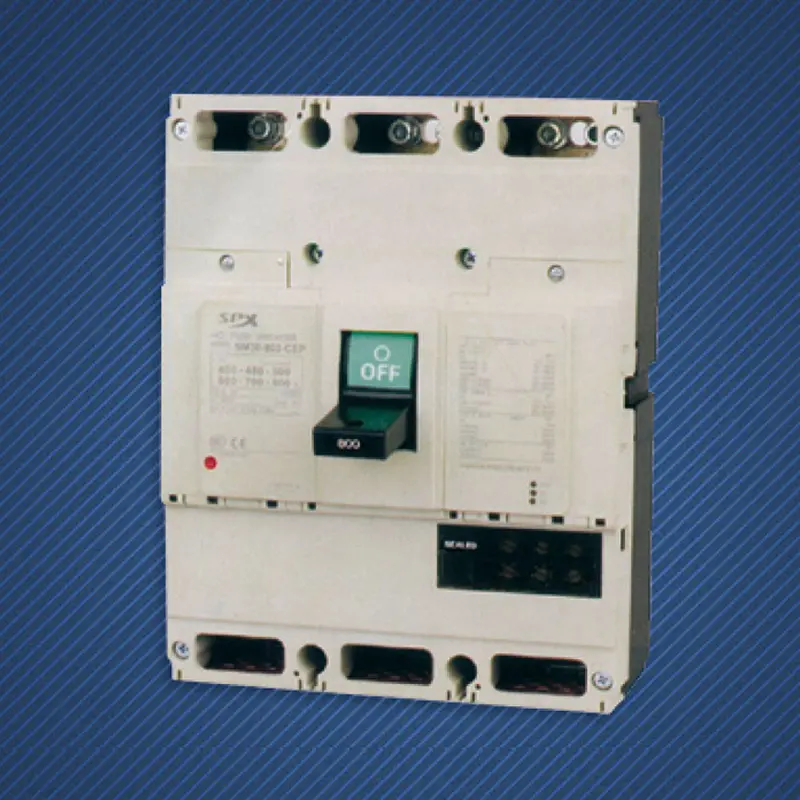

3P 630A Kompaktleistungsschalter

Der maßgeschneiderte 3P 630A Kompaktleistungsschalter von SPX befindet sich im Herzen von Rechenzentren, Schwerindustrieanlagen und großen Gewerbekomplexen, wo das Stromverteilungssystem Stromlasten von bis zu mehreren hundert Kilowatt standhalten und sicher verteilen muss. Es verfügt über ein robustes Rahmendesign, nicht nur als Leistungsschalter, sondern auch als umfassendes Energiemanagement-Terminal, das Ultrahochstromschaltung, intelligente Schutzalgorithmen, Panorama-Zustandswahrnehmung und vernetzte Steuerung integriert. Es markiert ein neues Maß an Schutzfähigkeit und Intelligenz im Bereich der Kompaktleistungsschalter und ist eine strategische Wahl, um die komplexesten und anspruchsvollsten Verteilungsherausforderungen zu bewältigen.

Besonderheit

Mit einem Nennstrom von 630 A kann es eine Dauerlast von etwa 350 kW (400 V dreiphasig) sicher transportieren und deckt damit den Hauptstromversorgungsbedarf der überwiegenden Mehrheit der großen Industrien und Infrastrukturen.
Der 3P 630A Kompaktleistungsschalter auf Lager verfügt über ein maximales Kurzschlussausschaltvermögen von 100 kA und mehr und kann den maximalen Kurzschlussfehler, der in der Nähe des Transformators auftreten kann, bewältigen und sicher beheben. Es ist der Grundstein für die Gewährleistung der Stabilität der gesamten Niederspannungsverteilungssystemarchitektur.
Das verstärkte Kontaktsystem und die Konstruktion der Lichtbogenlöschkammer halten der enormen elektrischen Schlagkraft und der durch Kurzschlussströme erzeugten Wärmeenergie stand und stellen so sicher, dass das Gerätegehäuse nach dem Trennen intakt bleibt und weiterhin verwendet werden kann.

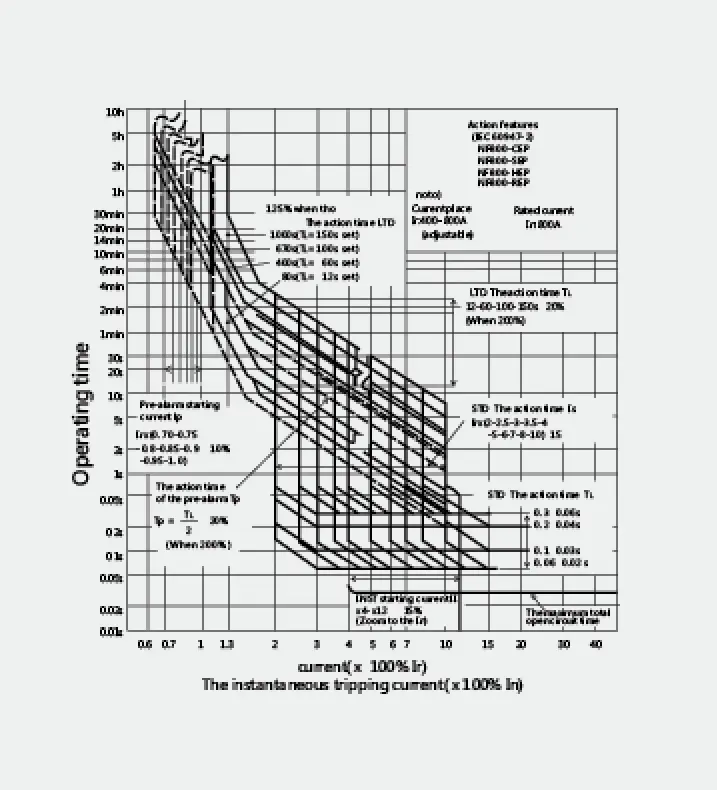

Ausgestattet mit fortschrittlichen digitalen Auslöseeinheiten können Benutzer die Strom- und Zeitparameter für Langverzögerungs-, Kurzverzögerungs-, Sofort- und Erdschlussschutz genau einstellen, wodurch eine vollständige selektive Koordinierung mit Schutzgeräten der oberen und unteren Ebene erreicht und eine Überpegelauslösung vollständig vermieden wird.
Zusätzlich zum Basisschutz bietet der 3P 630A Kompaktleistungsschalter mehrere Schutzfunktionen wie Lastüberwachung, thermisches Gedächtnis, Phasenungleichgewicht, Unterspannung/Überspannung usw. Ausgestattet mit einer Warnfunktion kann er alarmieren, bevor Fehler auftreten, und detaillierte Fehlerwellenformen und -daten aufzeichnen, um eine vorausschauende Wartung zu ermöglichen.

Anwendung

Niederspannungs-Haupteingangsleitungen oder wichtige Sammelschienen-Verbindungsschalter für Rechenzentren, große Krankenhäuser, internationale Flughäfen und den Schienenverkehr.
Der Eingangsschalter des Werkstatt-Hauptverteilerschranks in Stahl-, Chemie- und Automobilfabriken ist zum Schutz großer Produktionslinien mit einem 3P 630A Kompaktleistungsschalter ausgestattet.
Niederspannungsseitige Hauptleistungsschalter für Transformatoren in Superhochhäusern, großen Einkaufszentren sowie Konferenz- und Ausstellungszentren.
AC-Combiner- oder Netzanschlusspunkt-Leistungsschalter für große Photovoltaikkraftwerke und Energiespeicherkraftwerke.
Der 3P 630A Kompaktleistungsschalter bietet direkten Schutz und intelligente Steuerung für große Kältemaschinen, Bergbauaufzüge und riesige Kompressoren.

Die MCCB-Parameter der Kompaktleistungsschalter der Serie SPX SM30-800

Rahmen(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Betriebseigenschaften
Nennstrom In(A)				400~800 einstellbar
Anzahl der Pole				3
Bemessungsisolationsspannung U1(V)			Wechselstrom	600	690	690	690
Bemessungsschaltvermögen (KA)	IEC 60947-2 (lcu/lcs)	Wechselstrom	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		Gleichstrom	250V	-	-	-	-
Profilbild
			a	275
			b	210
			c	150

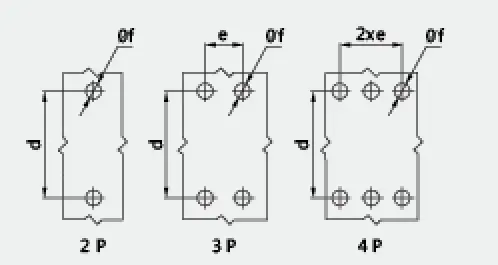

Montagebild
			d	243
			e	70
			f	8
Maschinenleben				4000
Elektrisches Leben				1500
Elektrobetriebenes Gerät (MD)				●
Externer Drehgriff				●
Automatische Auslösevorrichtung				Thermisch-magnetisch
