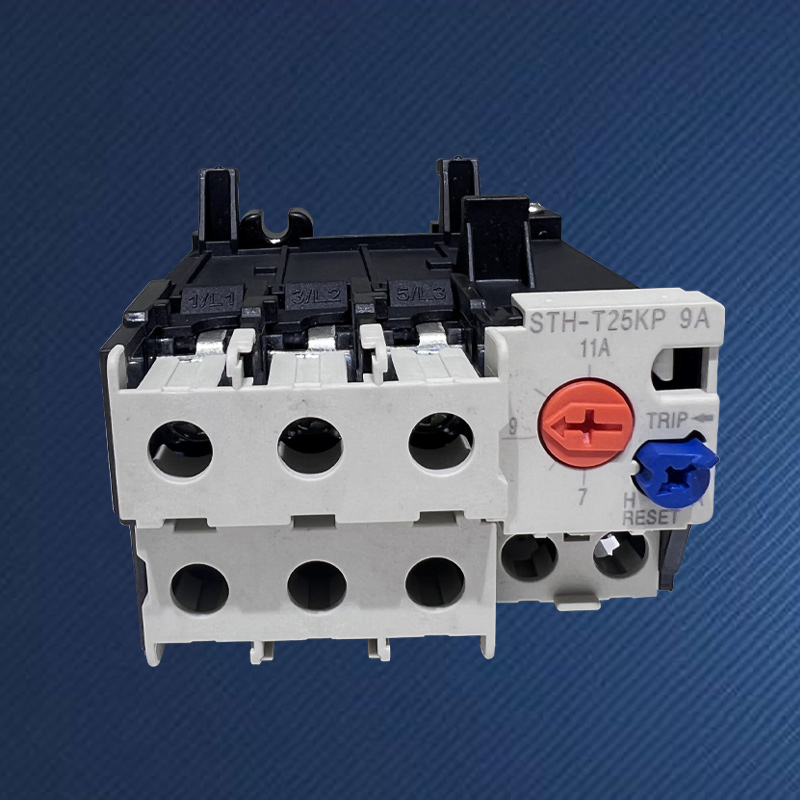

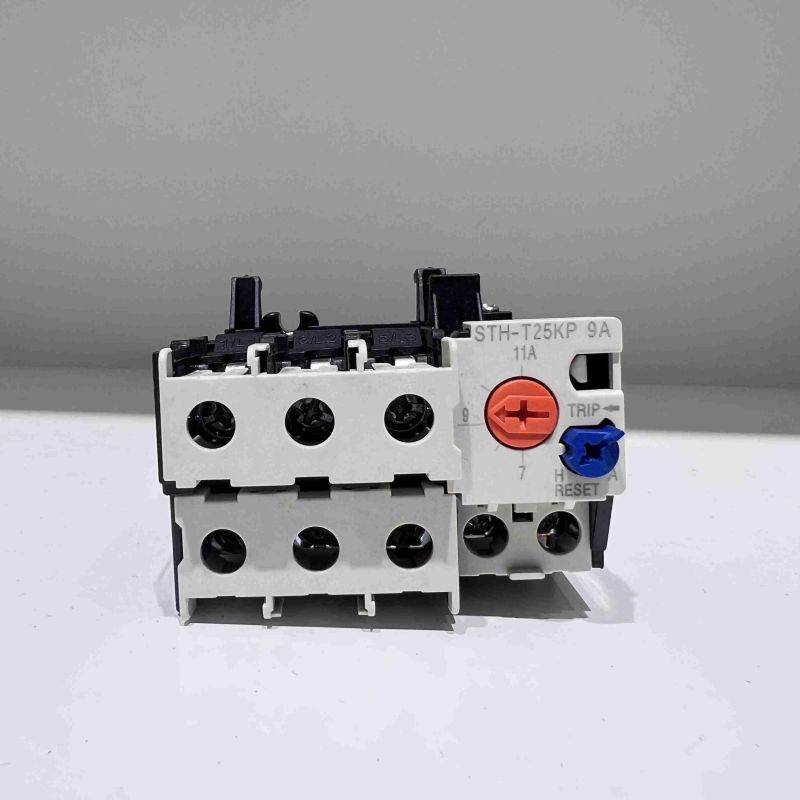

Thermisches Überlastrelais TH-T25KP

Warum sollten Sie sich für das thermische Überlastrelais SPX TH-T25KP entscheiden?

An komplexen Industriestandorten variieren die Betriebsbedingungen von Motoren stark und Faktoren wie Nennstrom, Anlauflast und Umgebungstemperatur erfordern eine hohe Anpassungsfähigkeit und Einstellbarkeit der Schutzgeräte. Das kuatomisierte thermische Überlastrelais TH-T25KP von SPX ist keine Komponente mit fester Spezifikation, sondern eine konfigurierbare Motorschutzplattform. Das Kernkonzept des Designs besteht darin, Ingenieuren die Möglichkeit zu geben, die Schutzparameter anhand der tatsächlichen Arbeitsbedingungen jedes Motors durch eine umfassende kontinuierliche Stromabstimmung, eine hervorragende Temperaturkompensation und eine verstärkte mechanische Struktur „maßzuschneidern“ und so Schutzverbesserungen von „anwendbar“ auf „optimal“ zu erreichen, die sich besonders für anspruchsvolle Situationen wie Hochlastanlauf, intermittierenden Betrieb oder wechselnde Umgebungen eignen

Das auf Lager befindliche thermische Überlastrelais TH-T25KP bietet eine große Auswahl an stufenlos einstellbaren Strömen, die weit über feste Modelle hinausgehen (z. B. deckt es einen vollständigen Bereich von mehr als zehn Ampere bis Hunderten von Ampere ab). Benutzer können den Aktionsstrom durch Drehen des Knopfs kontinuierlich und genau auf den Nennstromwert des Motors einstellen und so die bestmögliche individuelle Anpassung der Schutzeigenschaften erreichen.

In der Regel mit optionalen oder umschaltbaren Funktionen der Klasse 10 und Klasse 20 (oder höher) ausgestattet, können Benutzer flexibel die passende Auslösekurve wählen, je nachdem, ob es sich bei dem Motor um einen Standardstart oder einen Schwerlaststart handelt, wodurch Anlaufstöße und Auslösungen vermieden werden können und ein schneller Schutz bei Überlastung des blockierten Rotors gewährleistet ist.

Ausgestattet mit einem fortschrittlichen Mechanismus zur Kompensation der Umgebungstemperatur behält das thermische Überlastrelais TH-T25KP stabile Schutzeigenschaften innerhalb eines Umgebungstemperaturbereichs von -20 °C bis +60 °C (oder darüber) bei und vermeidet so die „saisonale Krankheit“, die durch vorzeitigen oder verzögerten Schutz gewöhnlicher Relais aufgrund von Änderungen der Umgebungstemperatur verursacht wird.

Es verfügt über eine unabhängige Basisinstallation und wird über Standardverdrahtungsklemmen anstelle eines direkten Einsteckens mit dem Schütz verbunden. Dieses Design bietet eine höhere Flexibilität bei der Verkabelung, eine stärkere Wärmeableitungsfähigkeit und den Vorteil einer einfachen individuellen Wartung und eines einfachen Austauschs, was es zur bevorzugten Wahl für Schrankdesigns mit hohen Anforderungen macht.

Zusätzlich zu den standardmäßigen normalerweise geschlossenen (NC-97/98) Auslösekontakten ist in der Regel ein zusätzlicher Satz unabhängiger normalerweise offener (NO-95/96) und normalerweise geschlossener (NC-97/98) Signalkontakte vorhanden, die zur Steuerung der Stromkreisauslösung und der Fernalarmanzeige verwendet werden können und so komplexe Steuerungs- und Überwachungsanforderungen erfüllen.

Rahmen(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Geeignetes AC-Schütz	S-M10/12				S-M20/25				S-M35/50
Aux-Kontaktstruktur	Manueller oder automatischer Rücklauf
Bereichsauswahl anpassen (A)	Wählen Sie(A)		Bereich anpassen (A)		Wählen Sie(A)		Bereich anpassen (A)		Wählen Sie(A)	Bereich anpassen (A)
	0,24A		0,2 ~ 0,32		1,3A		1~1,6		29	24~34
	0,35A		0,28~0,42		1,7A		1,4~2,0		35	30~40
	0,5A		0,4~0,6		2.1A		1,7~2,5		42	34~50
	0,7A		0,55~0,85		2,5A		2~3
	0,9A		0,7~1,1		3,6A		2,8~4,4
	1,3A		1~1,6		5A		4~6
	1,7A		1,4~2,0		6,6A		5.2~8
	2.1A		1,7~2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3,6A		2,8~4,4		15A		12~18
	5A		4~6		19A		16~22
	6,6A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Aux-Kontaktstruktur	1a1b(1NO+1NC)
Umriss und Einbaumaß
	Typ				L	W	H	φD
	TH-T25				63	51	81	4.5
