AC-Schützschalter

Wenn einfaches Ein-Aus mit der Seele der „Automatisierung“ ausgestattet werden muss, ist der maßgeschneiderte AC-Schützschalter von SPX Electric eine unumgängliche Wahl. Es handelt sich bei weitem nicht um einen gewöhnlichen manuellen Schalter, sondern um ein intelligentes Leistungsausführungsterminal, das auf schwache Anweisungen von Tasten, Sensoren, SPS oder Mikroprozessoren reagieren und Hunderte Ampere Strom treiben kann. Seine Existenz ermöglicht eine zentrale Steuerung, automatische Verriegelung und Fernplanung.

Warum ist es eine entscheidende Brücke zwischen Befehl und Macht?

1. Essenz: „Kleiner Strom“ verwenden, um „großen Strom“ sicher zu steuern
Das Wesentliche bei der Konstruktion von AC-Schützschaltern ist die von der elektromagnetischen Spule erzeugte Magnetkraft (Steuerstrom im Milliampere-Bereich), die die mechanischen Kontakte (die Hunderte Ampere Strom leiten können) in Bewegung setzt. Diese zuverlässige elektrische Isolierung stellt sicher, dass das Personal auf der Niederspannungs-Steuerseite vollständig von Präzisionslogikgeräten und von den Gefahren auf der Hochspannungs-Leistungsseite isoliert ist.
Handschalter und Leistungsschalter unterliegen physikalischen Grenzen hinsichtlich Strom, Betriebsfrequenz und Sicherheit. Der Schützschalter ist für Hochfrequenz-, Hochstrom- und ferngesteuerte Ein-/Aus-Aufgaben konzipiert und schließt die Lücke zwischen Steuerlogik und leistungsstarken Lasten.

2. Funktion: Drehscheibe von der „Punktsteuerung“ zur „Systemsteuerung“
Ein kleiner Knopf, der im Kontrollraum oder an einem Ausgangspunkt der SPS installiert ist, kann große Geräte in einer entfernten Werkstatt über einen Schütz steuern und so zentralisierte und erweiterte Steuerungsberechtigungen erreichen.
Durch die flexible Verdrahtung von AC-Schützschaltern mit normalerweise offenen/normalerweise geschlossenen Hilfskontakten lässt sich klassische elektrische Logik wie Selbsthemmung, Verriegelung und sequentielles Starten leicht erreichen und bildet die Hardware-Grundlage komplexer Sicherheitssteuerkreise.

Als Schnittstellenmerkmal von Systemkomponenten:
Die Spulenanschlüsse akzeptieren standardisierte Steuerspannungen (z. B. DC24V, AC220V) und werden so zu einer universellen „Sprache“ für die nahtlose Integration mit verschiedenen Steuerungen (SPS, Relais, Timer).
Der Hilfskontakt liefert in Echtzeit eine Rückmeldung des physischen Status (Ein oder Aus) des Schaltergehäuses, die zur Bildung eines Regelkreises an die Anzeigeleuchte, den Controller oder das obere Überwachungssystem zurückübertragen werden kann.

Anwendung

Der auf Lager befindliche AC-Schützschalter steuert als „Hand und Fuß“ der SPS direkt den Start und Stopp des Fördermotors, des Hydraulikstationsmotors, der mechanischen manuellen Stromquelle usw. und ist der direkte Ausführende des Produktionsrhythmus.

Im Verteilerschrank kann eine zentralisierte, ferngesteuerte oder automatische Steuerung mehrerer Wasserpumpen, Lüfter, Kompressoren und anderer Geräte erreicht werden, und Überlastschutz (Thermorelais) können einfach integriert werden, um Motorstarter zu bilden.

Steuern Sie die Stromversorgung großer Frischlufteinheiten, Kühltürme, Beleuchtungskreise und anderer Geräte automatisch entsprechend Zeitprogrammen oder Sensorsignalen und erzielen Sie so Energieeinsparungen und intelligentes Management.

Im Sicherheitskreis dient der AC-Schützschalter als kritischer Aktuator, der die Stromversorgung des Geräts sofort unterbricht, wenn der Not-Aus-Taster gedrückt oder die Sicherheitstür geöffnet wird, und so ein Höchstmaß an Sicherheitsabschaltschutz bietet.

Auswahltaste

Um den richtigen AC-Schützschalter auszuwählen, ist es notwendig, seine Anwendungsparameter als „Schalter“ genau anzupassen:

Steuer- und Leistungsspannung: Die Spulenspannung muss auf die Steuerspannung abgestimmt sein; Die Nennspannung des Hauptkontaktes darf nicht kleiner sein als die Netzspannung.

Betriebsfrequenz: Für häufige Start-Stopp-Vorgänge (z. B. Jog- und Servoanwendungen) ist es notwendig, ein Modell mit einem höheren Nennstrom oder einer speziell kalibrierten hohen Betriebsfrequenz zu wählen.

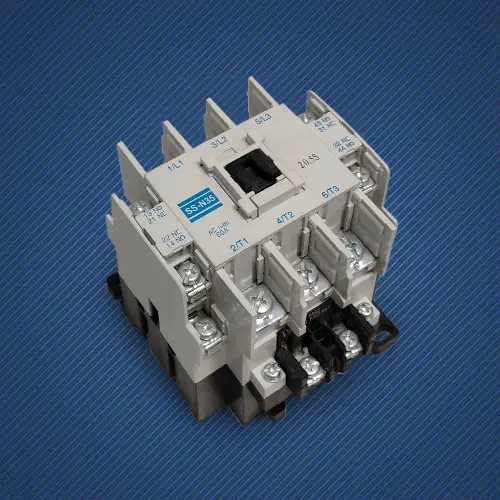

SPX AC-Schützschalterparameter

Rahmen(A)			SS-N35
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	15.11
		380V	18,5/25
Reted-Strom (AC-3) GB14048.4		220V	42
		380V	44
Reted-Heizstrom (A)			60
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reted-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			80
Mechanisches Leben			500

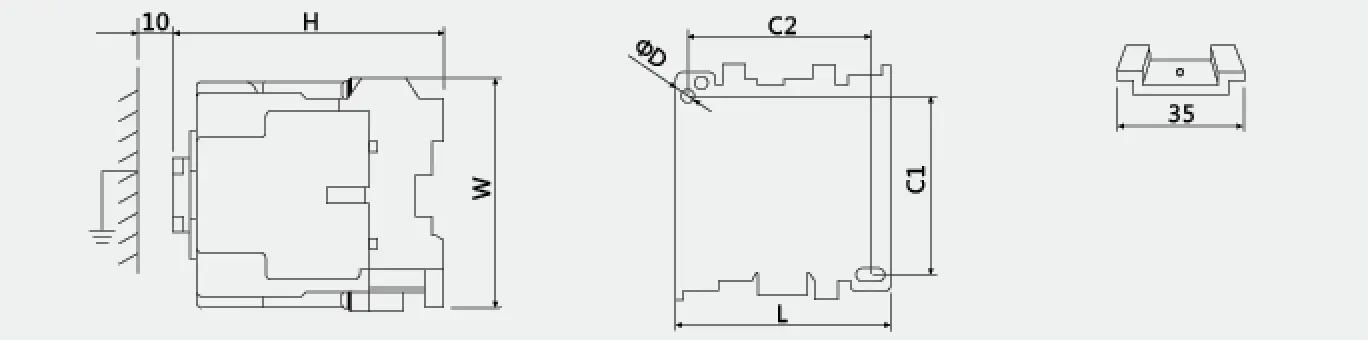

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
