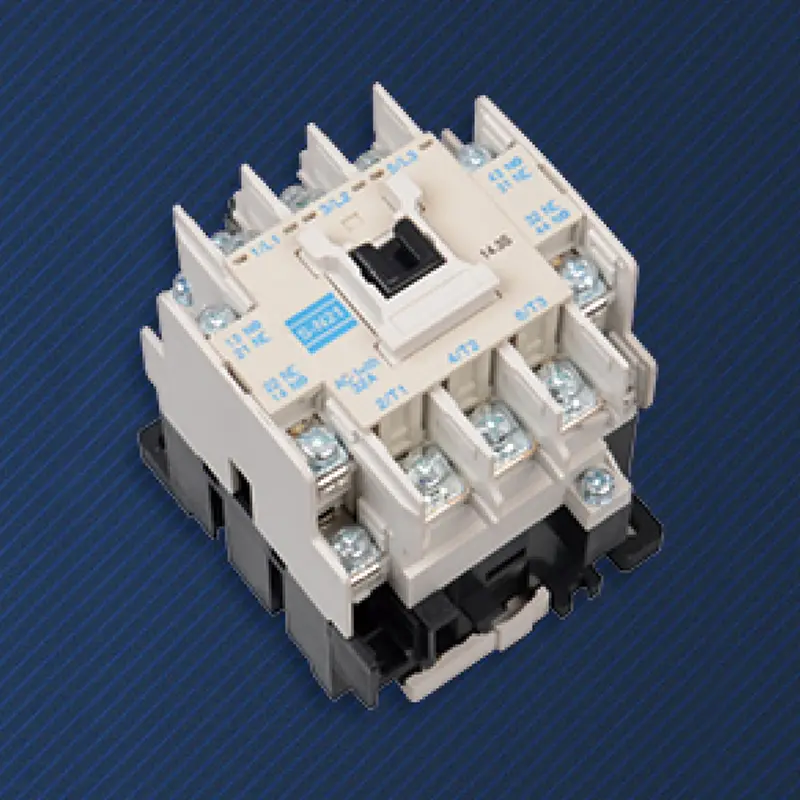

AC-Magnetschütz

Produktbeschreibung

Hochwertige AC-Magnetschütze von SPX Electric sind der physische Ausgangspunkt für alle Automatisierungssteuerungen. Nachdem die SPS den Befehl erteilt hat, vollzieht das elektromagnetische Wechselstromschütz einen entscheidenden Sprung von schwachen Steuersignalen zu starkem Elektroantrieb, bevor sich der Motor tatsächlich dreht. Es ist nicht die komplexeste Komponente, aber ein unersetzlicher und bewährter zuverlässiger Ausführender in industriellen Energiesystemen.
Durch die Ansteuerung mechanischer Kontakte mit elektromagnetischer Kraft wird eine vollständige elektrische Trennung zwischen der Steuerspule (Niederspannungsseite) und dem Hauptstromkreis (Hochspannungs-Hochstromseite) hergestellt. Dadurch wird grundsätzlich das Risiko des Eindringens von Hochspannung in das Steuerungssystem vermieden und die Sicherheit von Personal und empfindlichen Geräten wie SPS gewährleistet.
Die mechanische Aktion des Kontaktpunkts wird normalerweise von einem klaren und hörbaren „Klick“-Geräusch begleitet, und die meisten Produkte verfügen über ein visuelles Positionsanzeigefenster, das eine direkte und zuverlässige Rückmeldung des physischen Zustands liefert.
Der Strom beim Starten des Motors kann das 5- bis 8-fache des Nennwerts erreichen. Die Kontakte aus einer Silberlegierung, die speziell für elektromagnetische Schütze entwickelt wurden, und ihre schnelle Schließfunktion können solchen starken Stromstößen standhalten, die in vielen elektronischen Schaltkomponenten eine Schwachstelle darstellen.
Wenn der Kontakt getrennt wird, entsteht ein klarer Luftisolationsspalt, und dann werden die Lastseite und die Stromseite vollständig getrennt, ohne dass das Risiko eines Leckstroms besteht, wodurch strenge Sicherheitsvorschriften für die Wartung bei ausgeschaltetem Gerät eingehalten werden.
Die elektromagnetische und mechanische Kernstruktur des Wechselstrom-Magnetschützes weist eine hohe Toleranz gegenüber Temperatur, Feuchtigkeit, Staub und bestimmten Spannungsschwankungen auf. In rauen Industrieumgebungen ist seine Zuverlässigkeit in der Regel komplexeren rein elektronischen Geräten überlegen.
Nach Millionen von mechanischen Lebensdauern ist der Verschleiß von AC-Magnetschützen (z. B. Kontakterosion) vorhersehbar und schleichend, was die Entwicklung vorbeugender Wartungspläne und die Vermeidung plötzlicher katastrophaler Ausfälle erleichtert.

Wie Kernkomponenten zusammenarbeiten

1. Elektromagnetisches System (Antriebsquelle):
Spule: Nimmt Steuerspannung auf (z. B. 24 V AC/DC, 220 V AC) und wandelt elektrische Energie in ein Magnetfeld um.
Statischer Eisenkern vom E-Typ und dynamischer Eisenkern: Nachdem die Spule mit Strom versorgt wurde, erzeugt sie eine magnetische Kraft, um den dynamischen Eisenkern anzuziehen. Der eingebaute Kurzschlussring wurde speziell entwickelt, um Vibrationen und Geräusche zu eliminieren, die durch den Wechselstrom-Nulldurchgang verursacht werden, und sorgt so für eine leise und gleichmäßige Absaugung in Wechselstromumgebungen.

2. Kontaktsystem (Ausführungseinheit):
Hauptkontakt (normalerweise offen): Hergestellt aus Materialien auf Silberbasis (z. B. Silber-Cadmiumoxid), die schweißbeständig sind und einen geringen Kontaktwiderstand aufweisen und hohe Ströme im Hauptstromkreis führen können.
Hilfskontakt: mechanisch mit dem Hauptkontakt verbunden, dient zur Steuerung der Selbsthemmung, Signalrückmeldung oder Verriegelung des Stromkreises, meist modular aufgebaut und flexibel kombinierbar.

3. Lichtbogenlöschanlage (Schutzeinrichtung):
Beim Ausschalten hoher Ströme entstehen zwischen den Kontakten Hochtemperaturlichtbögen. Der AC-Magnetschütz verwendet eine Lichtbogenlöschabdeckung aus Metallgitter, um den Lichtbogen zu schneiden, abzukühlen und schnell zu löschen. Dadurch werden die Kontakte vor Erosion geschützt und Unfälle durch herausfliegende Lichtbögen verhindert.

Anwendung

Der Wechselstrom-Magnetschütz ist ein Steuergerät mit Standardkonfiguration für alle Direktstart-, Stern-Dreieck-Start- und Softstarter-Ausgangsmotoren.
AC-Magnetschütze werden zur Steuerung von Lasten wie großen elektrischen Heizrohren, Industrieöfen, Beleuchtungsgruppen usw. verwendet, die häufiges Ein- und Ausschalten erfordern.
Die wichtigste Ausführungseinheit im automatischen Transferschalter (ATS): Verantwortlich für das physische Verbinden oder Trennen der Stromversorgungsleitung beim Umschalten zweier Stromquellen.

Der Hauptstromkreis von Geräten wie Kränen, Kompressoren und Druckgussmaschinen wird angeschlossen oder getrennt.

Parameter des modularen SPX-Haushalts-Wechselstromschützes

Rahmen(A)			SS-N21
KW/HP (AC-3) Nennleistung (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15.11
Reted-Strom (AC-3) GB14048.4		220V	22
		380V	22
Reted-Heizstrom (A)			32
Reted insuted Spannung (V)			660
Hilfskontakt AC-15	Kontakt	Standard	2NO+2NC
	Reed-Strom (A)	220V	1.6
		380V	0.95
Elektrisches Leben			100
Mechanisches Leben			500

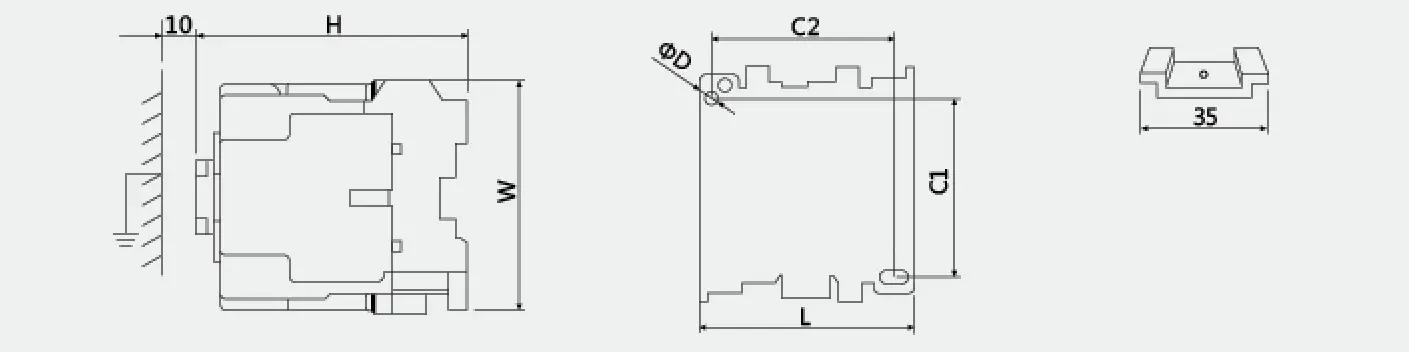

Umriss und Einbaumaß
			Typ	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
