TH-T18 0,35A Thermorelais

In Automatisierungsinstrumenten, Präzisionsantrieben und Kleingeräten gibt es eine Vielzahl dreiphasiger Mikromotoren mit einer Leistung von nur wenigen hundert Watt. Der Nennstrom dieser Motoren ist extrem gering (normalerweise unter 1 A), und die Schutzkurve von Allzweck-Thermorelais in diesem Bereich ist oft nicht präzise genug, um einen wirksamen Schutz zu erreichen. Das langlebige 0,35-A-Thermorelais TH-T18 von SPX ist eine professionelle Lösung für solche Anwendungen mit geringem Strom. Durch die Miniaturisierung und das präzise Design von Bimetallblechmaterialien, Heizelementen und Aktionsmechanismen wird eine hohe Empfindlichkeit und ein Stabilitätsschutz bei einem Strom von 0,35 A erreicht, wodurch die Lücke im speziellen Schutz für Mikromotoren geschlossen wird.

Merkmale:

Das hochwertige 0,35-A-Thermorelais TH-T18 von SPX Factory wurde einer speziellen thermomechanischen Strukturoptimierung unterzogen, um der schwachen Wärme entgegenzuwirken, die durch kleine Ströme um 0,35 A erzeugt wird. Dadurch wird sichergestellt, dass der Bimetallstreifen eine ausreichende und präzise Verformung erzeugen kann, sodass die Umkehrzeitschutzfunktion auch bei kleinen Überlastungen (z. B. 1,1-fach In) zuverlässig auslöst und tote Schutzbereiche vermieden werden.

TH-T18 gewährleistet durch präzise Herstellungsprozesse eine extrem hohe Konsistenz der Schutzeigenschaften zwischen Produkten, selbst im Mikromaßstab, wo Stromschwankungen im Mikroampere-Bereich Schutzpunkte beeinflussen können, wodurch es für den Masseneinsatz in standardisierten Mikrogeräten geeignet ist. Aufgrund seiner hervorragenden Größe kann es direkt an Mikro-AC-Schütze (z. B. 9A~12A-Klasse) angeschlossen werden, um einen ultrakompakten Mikro-Motorstarter zu bilden, der wertvollen Platz im Schaltschrank erheblich spart.

Vorteil:

Das kundenspezifische 0,35-A-Thermorelais TH-T18 benötigt als reine elektromechanische Schutzkomponente keine externe Stromversorgung und ist völlig unempfindlich gegenüber Spannungsschwankungen, Oberschwingungen und elektromagnetischen Störungen in Steuerungssystemen. Es kann auch in komplexen Mikrosystemen stabil betrieben werden, die von Frequenzumrichtern oder Schaltnetzteilen angetrieben werden.

Obwohl der Aktionsmechanismus klein ist, ist er dennoch mit klaren manuellen Reset-Tasten und Auslöseanzeigeschildern ausgestattet, die die Statuserkennung und das Zurücksetzen von Fehlern in dicht installierten Mikrosteuereinheiten erleichtern.

Das Thermorelais STH-T18 ist für das AC-Schütz S-M10/20 geeignet

Rahmen(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Geeignetes AC-Schütz	S-M10/12		S-M20/25				S-M35/50
Aux-Kontaktstruktur	Manueller oder automatischer Rücklauf
Bereichsauswahl anpassen (A)	Wählen Sie(A)	Bereich anpassen (A)	Wählen Sie(A)		Bereich anpassen (A)		Wählen Sie(A)	Bereich anpassen (A)
	0,24A	0,2 ~ 0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5.2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux-Kontaktstruktur	1a1b(1NO+1NC)

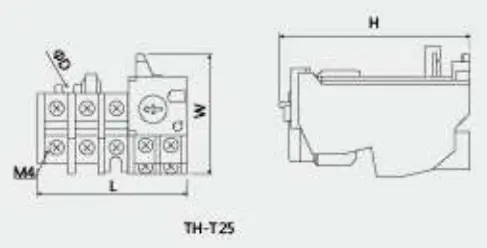

Umriss und Einbaumaß
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
