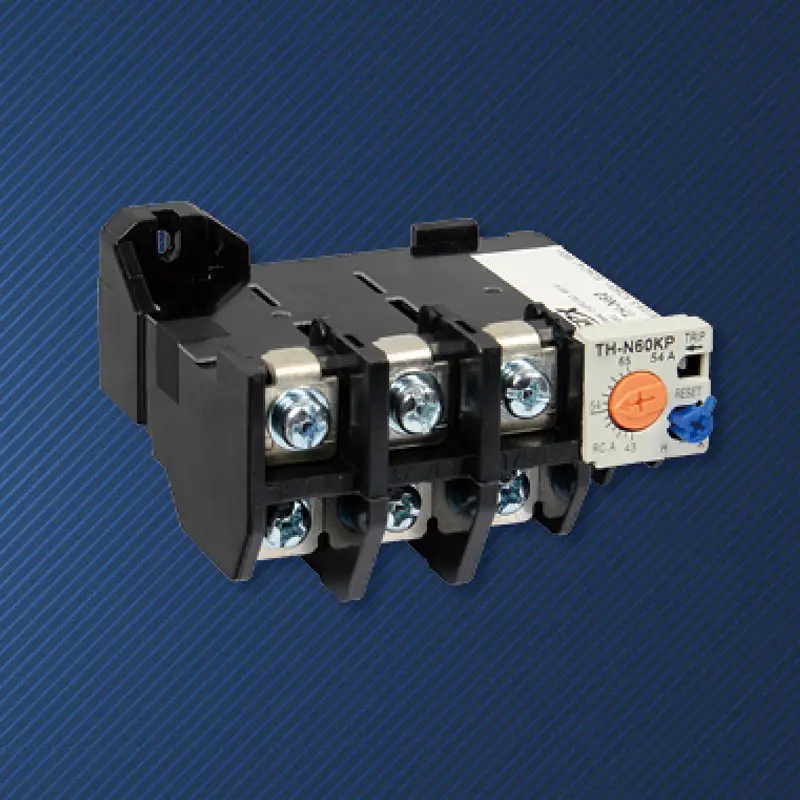

3-poliges thermisches Überlastrelais mit 2 Elementen

Im Bereich des dreiphasigen Motorschutzes ist die Frage, wie das beste Gleichgewicht zwischen Kernfunktionen und Kosten erreicht werden kann, ein ewiges technisches Thema. Das China SPX 3-polige 2-Element-Thermo-Überlastrelais ist ein typisches Produkt im Rahmen dieses Konzepts. Dabei handelt es sich nicht um einen Kompromiss in der Funktionalität, sondern um eine ausgefeilte „Designoptimierung“, die auf eine Vielzahl von Anwendungsszenarien abzielt, bei denen dreiphasige Lasten relativ ausgeglichen sind und die Empfindlichkeitsanforderungen für den Phasenausfallschutz auf Standardniveau liegen. Durch die geschickte Nutzung des thermischen Kopplungseffekts zweier Komponenten zur Erkennung von Anomalien im Drehstrom wird die Struktur vereinfacht und gleichzeitig ein zuverlässiger Überlastschutz aufrechterhalten, wodurch eine kostengünstige Schutzoption für eine große Anzahl von Standardgeräten wie Lüfter und Pumpen bereitgestellt wird.

Merkmale:

Zwei Heizelemente sind in Reihe mit zwei Phasen (z. B. L1 und L3) im Drehstromkreis des Motors verbunden. Bei Überlastung des Motors erhöht sich der durch diese Bauteile fließende Strom und durch die entstehende Wärme verbiegen sich die entsprechenden Bimetallplatten.
Die Verformung zweier Bimetallplatten wird durch einen gemeinsamen Differentialhebelmechanismus synthetisiert. Der durch die Überlastung einer oder zweier Phasen erzeugte thermische Effekt akkumuliert sich und treibt letztendlich die Wirkung des Auslösemechanismus an. Bei dreiphasiger symmetrischer Überlastung ist die Schutzreaktion grundsätzlich dieselbe wie beim 3-poligen thermischen Überlastrelais mit 2 Elementen.
Dies ist der grundlegendste Unterschied. Im Falle eines Phasenausfalls (z. B. einer L2-Phasentrennung) kann das Dual-Element-Relais den Fehler immer noch erkennen, indem es den Strom der beiden Phasen (L1 und L3) erhöht, seine Reaktionsgeschwindigkeit ist jedoch möglicherweise etwas langsamer als die des Drei-Element-Relais, das für den Phasenausfallschutz optimiert ist. Für die meisten Standardanwendungen ist ihr Schutz jedoch immer noch zeitnah und wirksam.
Durch die Reduzierung eines Heizelements und der zugehörigen Struktur werden die Material- und Herstellungskosten direkt gesenkt, während das hochwertige 3-polige thermische Überlastrelais mit 2 Elementen potenziell kompakter wird.

Vorteil

Bei den meisten dreiphasigen symmetrischen Lasten im Stromnetz, wie z. B. Standardpumpen, Lüfter und Kompressoren, unterscheidet sich ihre Überlastschutzleistung nicht von der von Drei-Element-Relais.

Eine optimierte Struktur bedeutet weniger potenzielle Fehlerquellen. Der zentrale bimetallische Anti-Zeitbegrenzungsschutzmechanismus ist immer noch stark und behält die klassischen Vorteile von Thermorelais bei, wie z. B. starke Anpassungsfähigkeit an die Umwelt, keine Notwendigkeit einer Hilfsstromversorgung und Anti-Interferenz.

Das Thermorelais STH-N50 ist für das AC-Schütz S-C50/95 geeignet

Rahmen(A)	STH-N60
Geeignetes AC-Schütz	S-C50/95
Aux-Kontaktstruktur	Manueller oder automatischer Rücklauf
Bereichsauswahl anpassen (A)	Wählen Sie(A)		Bereich anpassen (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Aux-Kontaktstruktur	1a1b(1NO+1NC)

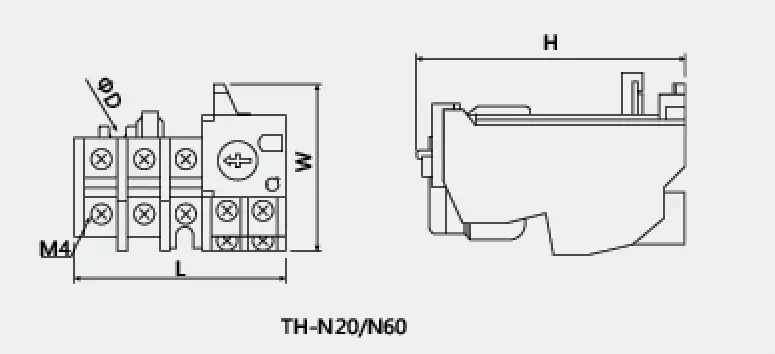

Umriss und Einbaumaß
	Typ	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
