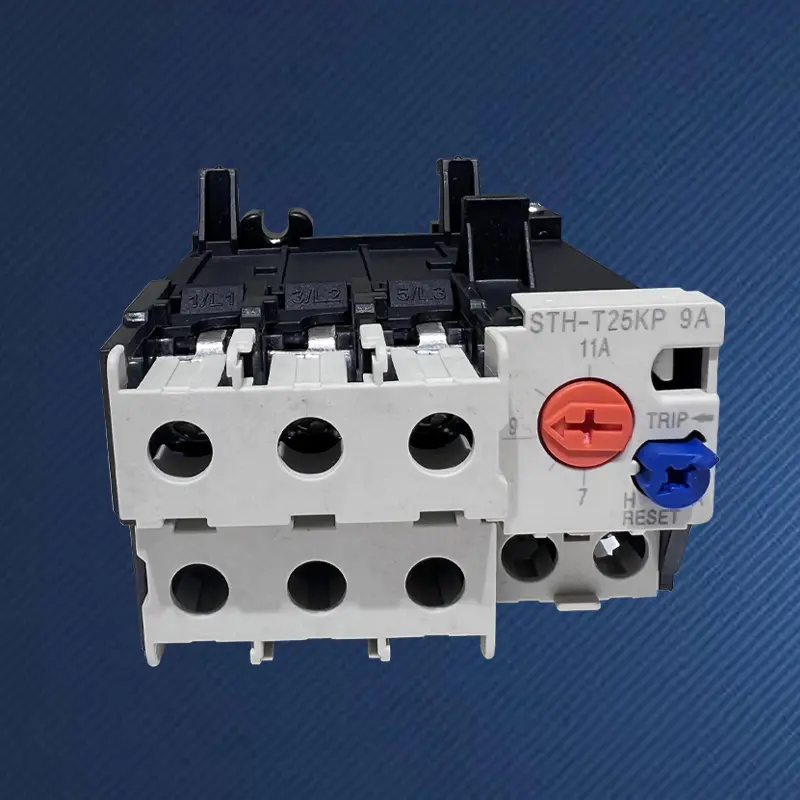

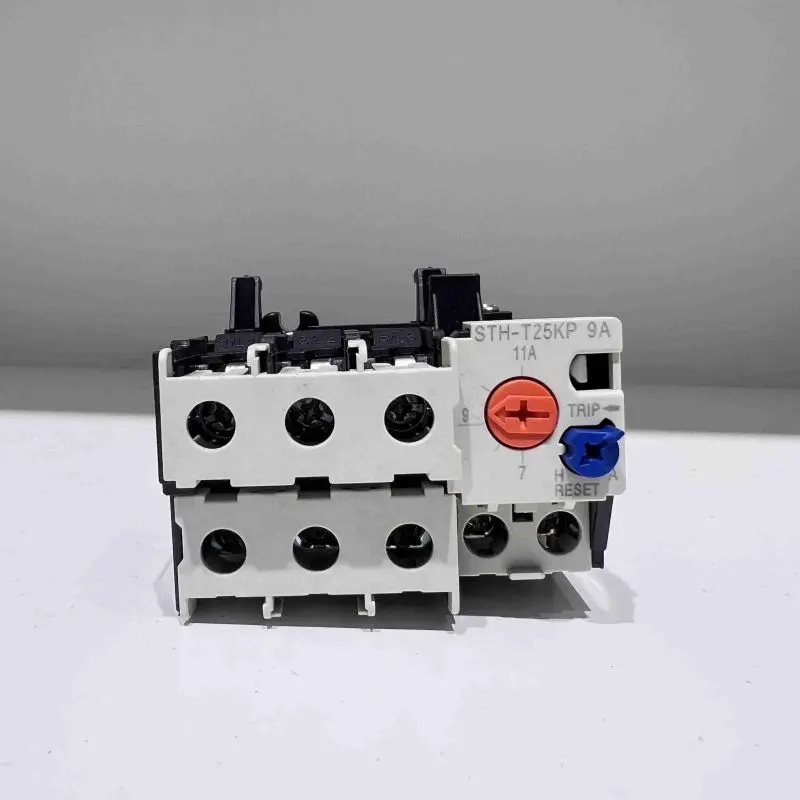

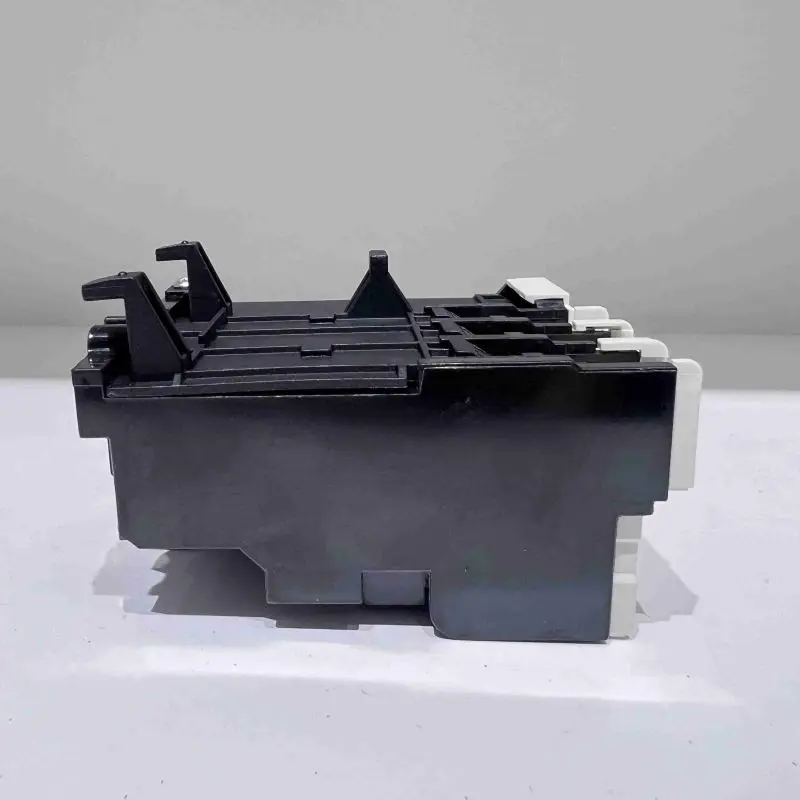

Thermisches Überlastrelais TH-T25 18A

In der Welt des Motorschutzes bedeutet universelle Einstellbarkeit Flexibilität, bringt aber auch die Komplexität des Debuggens und das Risiko inkonsistenter Parameter mit sich. Das thermische Überlastrelais TH-T25 18A von China SPX geht in die entgegengesetzte Richtung. Es handelt sich nicht um ein weitverstellbares Werkzeug, sondern um einen „Sicherheitsausweis“, der für einen Motornennstrom von 18A präzise gegossen wurde. Im Werk wird die endgültige Kalibrierung mit dem Kernschutzparameter -18 A eingestellter Strom abgeschlossen, um sicherzustellen, dass jedes Produkt ab Werk den bestmöglichen Schutz für Motoren dieser spezifischen Leistungsstufe bieten kann. Es stellt eine effiziente Engineering-Philosophie dar, die Standardisierung, Konsistenz und Benutzerfreundlichkeit anstrebt.

Vorteil:

Das Produkt wurde im Herstellungsprozess gründlich auf etwa 18 A kalibriert, und die thermischen Eigenschaften des Bimetallstreifens und die mechanische Abstimmung des Auslösemechanismus haben zu diesem Zeitpunkt ihr Optimum erreicht. Benutzer müssen keine Anpassungen vor Ort vornehmen, wodurch vorzeitige oder verzögerte Schutzmaßnahmen, die durch eine ungenaue manuelle Kalibrierung verursacht werden, grundsätzlich vermieden werden.
Bei der Herstellung kompletter Geräte oder Serienprojekte kann der Einsatz des vorrätigen thermischen Überlastrelais TH-T25 18A dazu führen, dass die Schutzeigenschaften aller Motoren gleicher Leistung sehr konsistent sind und so die Standardisierung und Zuverlässigkeit des Gesamtsystems verbessert wird.
Der Einstellstrom von 18 A entspricht genau dem gängigen Leistungsbereich von 7,5 kW bis 9 kW für Dreiphasenmotoren bei 380 V Spannung und ist damit ein idealer Partner für viele Lüfter, Wasserpumpen und mittelgroße mechanische Antriebsmotoren.
Das Wärmekapazitäts- und Wärmeableitungsmodell des Thermoelements des thermischen Überlastrelais TH-T25 18A ist für die Erwärmungseigenschaften von Motoren dieses Stromniveaus optimiert, wodurch der Temperaturanstiegsprozess von Motorwicklungen bei Überlast, häufigem Start-Stopp und anderen Arbeitsbedingungen realistischer simuliert werden kann.
Ingenieure und Installateure müssen keine Kurvendiagramme zu Rate ziehen oder zur Anpassung Schraubenzieher verwenden, sondern können die Verkabelung direkt installieren, wodurch die Fehlerbehebungszeit erheblich gespart und menschliche Fehler reduziert werden.

Typische Anwendungsszenarien

Kernschutz für Umwälzpumpen und Speisewassererhöhungspumpen mit 7,5 kW bis 9 kW.
Überlastschutz für kleine Luftkompressoren, Antriebsriemenmotoren und Mischer.
Leistungsschutzgerät für mittelgroße Fan-Coil-Geräte und Frischluftgeräte-Ventilatoren.
Der Gerätehersteller verwendet das thermische Überlastrelais TH-T25 18A als standardisierte, debugging-freie Schutzkomponente für eines seiner Modelle mit fester Stromversorgung.

Das Thermorelais STH-T25 ist für das AC-Schütz S-M20/25 geeignet

Rahmen(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Geeignetes AC-Schütz	S-M10/12		S-M20/25				S-M35/50
Aux-Kontaktstruktur	Manueller oder automatischer Rücklauf
Bereichsauswahl anpassen (A)	Wählen Sie(A)	Bereich anpassen (A)	Wählen Sie(A)		Bereich anpassen (A)		Wählen Sie(A)	Bereich anpassen (A)
	0,24A	0,2 ~ 0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5.2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux-Kontaktstruktur	1a1b(1NO+1NC)

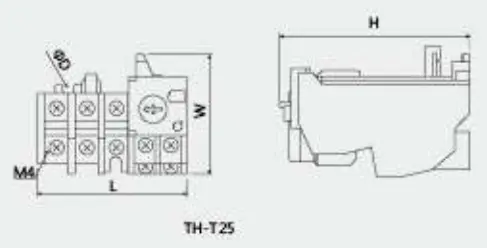

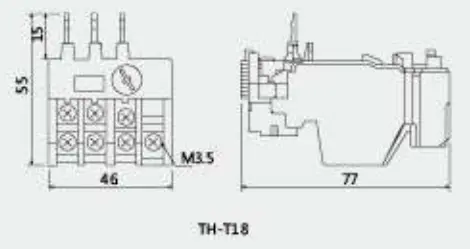

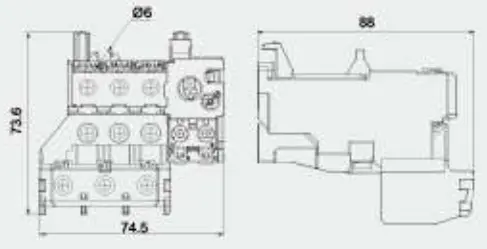

Umriss und Einbaumaß
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
