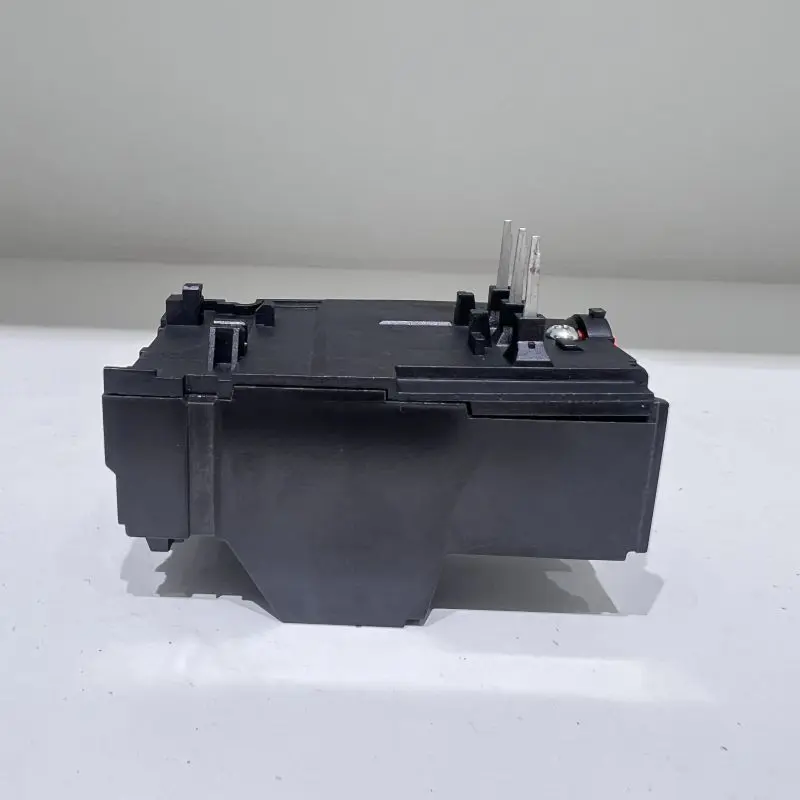

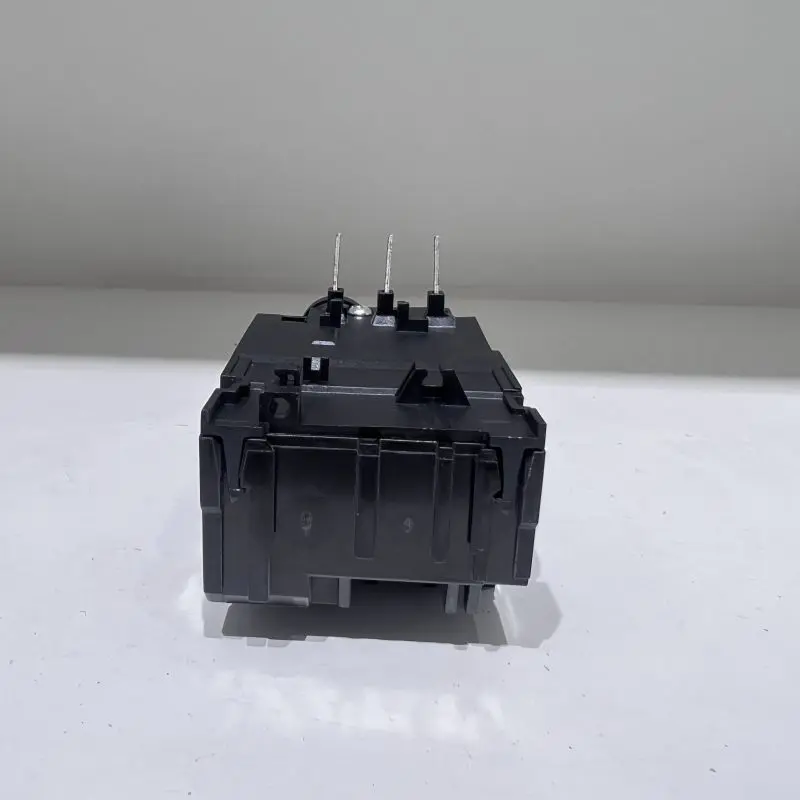

TH-N12 thermisches Überlastrelais

Im Bereich der industriellen Energieverteilung und Automatisierungssteuerung gibt es eine Vielzahl kleiner und mittlerer Motoren, deren Schutzanforderungen sowohl Präzision und Zuverlässigkeit als auch einfache Integration und Wartung erfordern. Das hochwertige und CE-zertifizierte thermische Überlastrelais TH-N12 des SPX-Werks ist ein standardisiertes Schutzmodul, das entwickelt wurde, um dieser weit verbreiteten Nachfrage gerecht zu werden. Es strebt kein extrem großer Bereich an, sondern bietet eine hoch ausgereifte und konsistente Schutzleistung innerhalb eines optimierten Strombereichs. Ob in neue Motorstarter integriert oder für die Wartung und den Austausch bestehender Systeme verwendet, TH-N12 bietet Benutzern mit seiner standardisierten Schnittstelle und der klaren Einstellskala eine sorgenfreie, zuverlässige und einfach zu verwaltende Schutzlösung.

Besonderheit

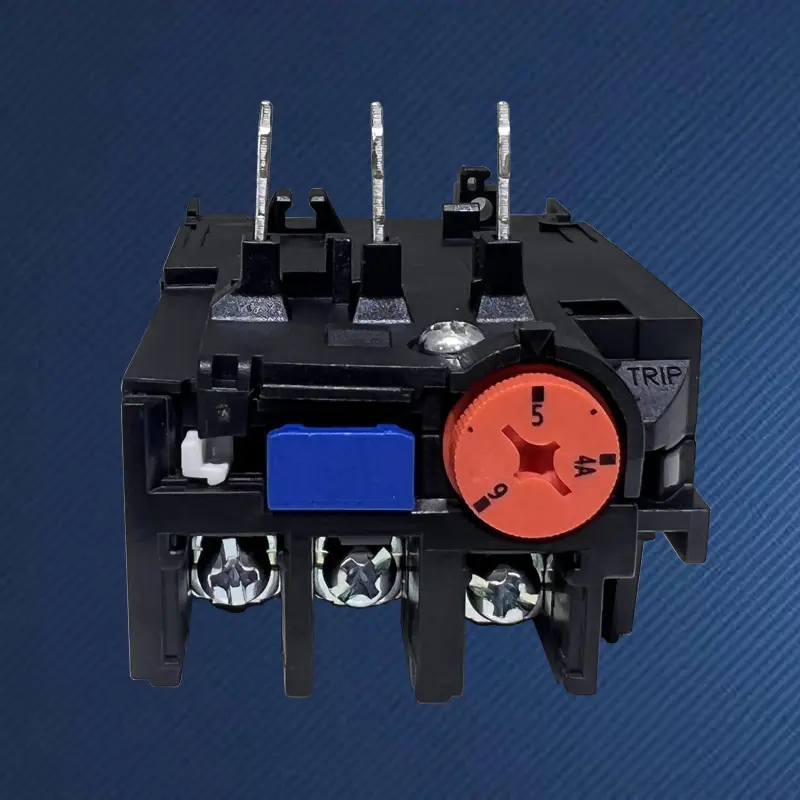

Der zentrale Einstellknopf verfügt über eine klare Stromwertskala, die dem Benutzer eine visuelle und genaue Einstellung entsprechend dem Nennstrom des Motors ermöglicht. Die Bedienung ist intuitiv und reduziert Vermutungen und Fehler während des Debugging-Prozesses.
Das Produktdesign verfügt über ein Auslöseanzeigefenster (normalerweise ein auffälliger Farbwechsel) und eine manuelle Reset-Taste, sodass der Gerätestatus auf einen Blick klar ist und eine schnelle Fehlerdiagnose und Systemwiederherstellung möglich ist.
Das hochwertige thermische Überlastrelais TH-N12 von SPX basiert auf dem klassischen Heiz- und Biegeprinzip des Bimetallstreifens und bietet einen Überlastschutz, der den thermischen Eigenschaften des Motors entspricht. Der eingebaute Differential-Führungsplattenmechanismus sorgt dafür, dass die Auslösereaktion bei Phasenausfall und schweren dreiphasigen Ungleichgewichtsfehlern beschleunigt werden kann.
Das thermische Überlastrelais TH-N12 ist normalerweise für die direkte Steckinstallation mit kleinen Wechselstromschützen der gleichen Serie oder bestimmter Modelle konzipiert und bildet einen kompakten und zuverlässigen elektromagnetischen Starter, der Installationsraum und Verkabelungszeit spart.
Hochwertige Modelle verfügen über eine Umgebungstemperaturkompensation, um die Auswirkungen von Umgebungstemperaturänderungen auf die Betriebseigenschaften des Bimetallstreifens zu mildern und so die Stabilität des thermischen Überlastrelais-Schutzes TH-N12 über einen größeren Temperaturbereich sicherzustellen.
Das Gehäuse kann einen grundlegenden Staub- und Berührungsschutz für interne Präzisionsmechanismen bieten und ist für den Einbau in verschiedene Schaltschränke geeignet.

Hauptanwendungsszenarien

TH-N12 eignet sich für Anwendungen mit kleiner und mittlerer Leistung, die zuverlässigen Schutz und begrenzten Platz erfordern:
Motorschutz für Verpackungsmaschinen, kleine Förderbänder, Mischer, Ventilatoren und andere Geräte.
Einzelmaschinensteuerung von automatischen Türen, Lüftungsgeräten, Wasserpumpen usw.
Als Standard-Schutzzubehör für die Ausführungseinheit (Schütz) am Ausgangsende der SPS oder Steuerung.
Das thermische Überlastrelais TH-N12 ist ein weit verbreitetes Universalmodell und wird häufig als Ersatz für beschädigte Thermorelais desselben Typs in alten Systemen verwendet.

Das Thermorelais STH-N12 ist für das AC-Schütz S-C10/12 geeignet

Rahmen(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Geeignetes AC-Schütz	S-C10/12		S-C21/25		S-C50/95
Aux-Kontaktstruktur	Manueller oder automatischer Rücklauf
Bereichsauswahl anpassen (A)	Wählen Sie(A)	Bereich anpassen (A)	Wählen Sie(A)	Bereich anpassen (A)	Wählen Sie(A)	Bereich anpassen (A)
	0,24A	0,2 ~ 0,32	1,3A	1~1,6	15A	12~18
	0,35A	0,28~0,42	1,7A	1,4~2,0	19A	16~22
	0,5A	0,4~0,6	2.1A	1,7~2,5	22A	18~26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7~1,1	3,6A	2,8~4,4	35A	30~40
	1,3A	1~1,6	5A	4~6	42A	34~50
	1,7A	1,4~2,0	6,6A	5.2~8	54A	43~65
	2.1A	1,7~2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8~4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Aux-Kontaktstruktur	1a1b(1NO+1NC)

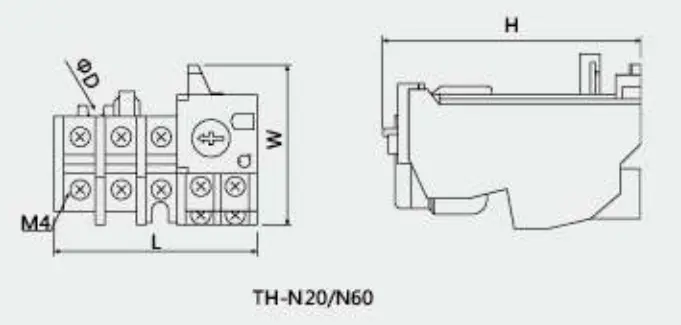

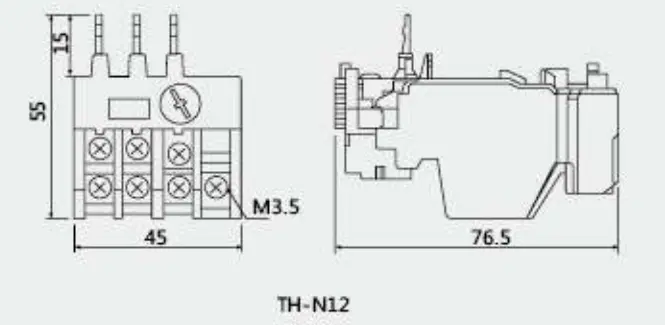

Umriss und Einbaumaß
	Typ		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
