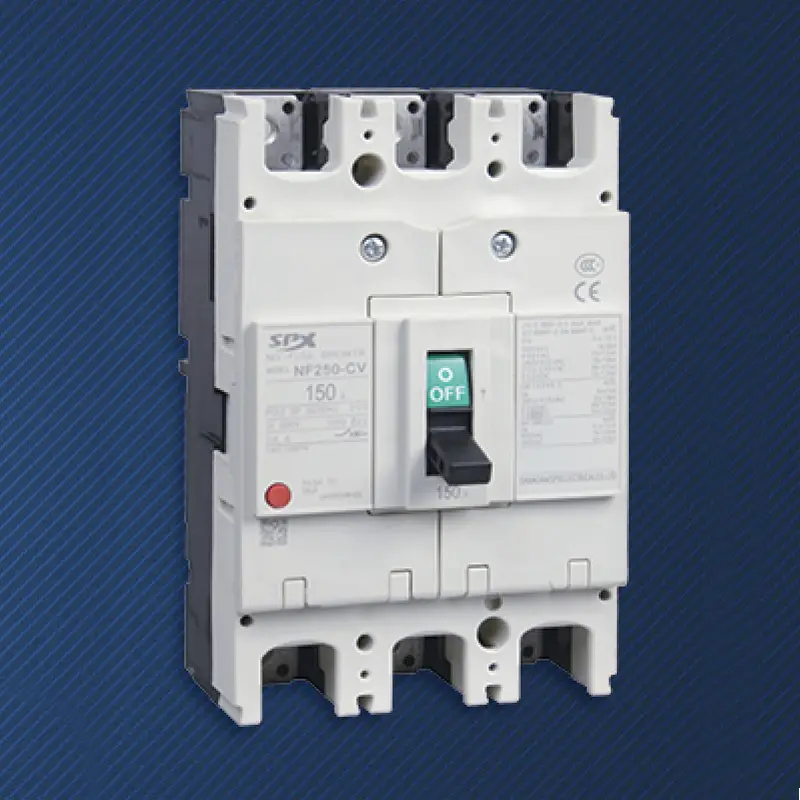

3P 200A Kompaktleistungsschalter MCCB

In komplexen Verteilungsnetzen verbinden 200-A-Stromknoten häufig den Hauptverteilerschrank mit mehreren großen Zweiglasten oder schützen kritische Produktionsanlagen direkt. Der hochwertige 3P 200A Kompaktleistungsschalter MCCB von SPX ist darauf ausgelegt, diese Verantwortung zu übernehmen. Es ist nicht nur der Ein-Aus-Schalter des Stromkreises, sondern auch die zentrale Ausführungseinheit für die Implementierung abgestufter und selektiver Schutzstrategien im Verteilungssystem. Mit seiner überlegenen Leistung und Einstellbarkeit im Vergleich zu Miniatur-Leistungsschaltern sowie günstigeren Eigenschaften als Rahmen-Leistungsschaltern ist es ihm gelungen, ein Gleichgewicht zwischen Schutzleistung, Systemkoordination und Kosten zu erreichen und ist eine unverzichtbare Rückgratkomponente im modernen Verteilungsdesign.

Vorteil

Das Modell des 3P 200A Kompaktleistungsschalters MCCB mit elektronischem Auslöser unterstützt lange Verzögerung, kurze Verzögerung und sofortigen dreistufigen Schutz. Durch die genaue Einstellung der kurzen Verzögerungszeit und des Stromwerts ist es möglich, eine vollständige selektive Zusammenarbeit mit dem Leistungsschalter der unteren Ebene sicherzustellen, im Fehlerfall nur den fehlerhaften Stromkreis zu isolieren und eine kontinuierliche Stromversorgung für andere Teile des Systems sicherzustellen.

Sowohl die thermisch-magnetischen als auch die elektronischen Überlastschutzeinstellungen können angepasst werden, sodass Ingenieure die tatsächliche Strombelastbarkeit und Lasteigenschaften des Kabels genau anpassen können, um Fehlbedienungen zu vermeiden und die Schutzwirkung zu optimieren.

Der maßgeschneiderte 3P 200A Kompaktleistungsschalter MCCB bietet ein maximales Kurzschlussausschaltvermögen von bis zu 35 kA bis 50 kA, wodurch potenzielle Kurzschlussfehler in mittelgroßen Verteilungssystemen zuverlässig abgeschnitten und vor- und nachgelagerte elektrische Geräte wirksam geschützt werden können.

Es ist praktisch, Hilfskontakte, Alarmkontakte, Arbeitsstromauslöser, Unterspannungsauslöser usw. zu installieren, um verschiedene Anforderungen wie Statusanzeige, Fernbedienung und Systemverriegelung zu erfüllen.

Anwendung

Im Verteilerschrank der Fabrikwerkstatt dient der 3P 200A Kompaktleistungsschalter MCCB als Hauptverteilungsschalter für einen bestimmten Bereich oder eine Produktionslinie.
Der 3P 200A Kompaktleistungsschalter MCCB wird für den Netzanschluss und den Schutz von Wasseraufbereitung, Kommunikationsbasisstationen und Ausgangsklemmen mittelgroßer Photovoltaik-Wechselrichter verwendet.

Die MCCB-Parameter der Kompaktleistungsschalter der Serie SPX SM50-250

Rahmen(A)		SM50-250 (NF-CV)
Nennstrom In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nennspannung (V)		Wechselstrom 400 V
Bemessungsisolationsspannung (V)		Wechselstrom 690 V
Anzahl der Pole		3			4
Begrenzte Ausschaltkapazität		C	S	H	C	S	H
Kurzschlussunterbrechungskapazität (kA) AC400V		18	30	50	18	30	50
Betreiben Sie einen Kurzschluss (kA) AC400V		9	15	25	9	15	25

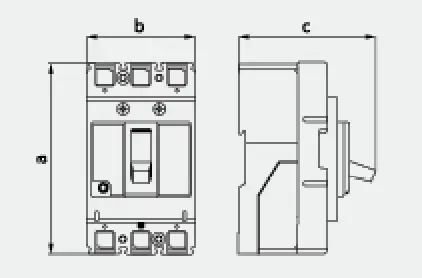

Profilbild
	a	165			165
	b	105			140
	c	90			90
Montagebild
	d	126			126
	e	35			35
	f	5			5
Maschinenleben		4000
Elektrisches Leben		2000
Elektrobetriebenes Gerät (MD)		●
Externer Drehgriff		●
Automatische Auslösevorrichtung		Thermisch-magnetisch
