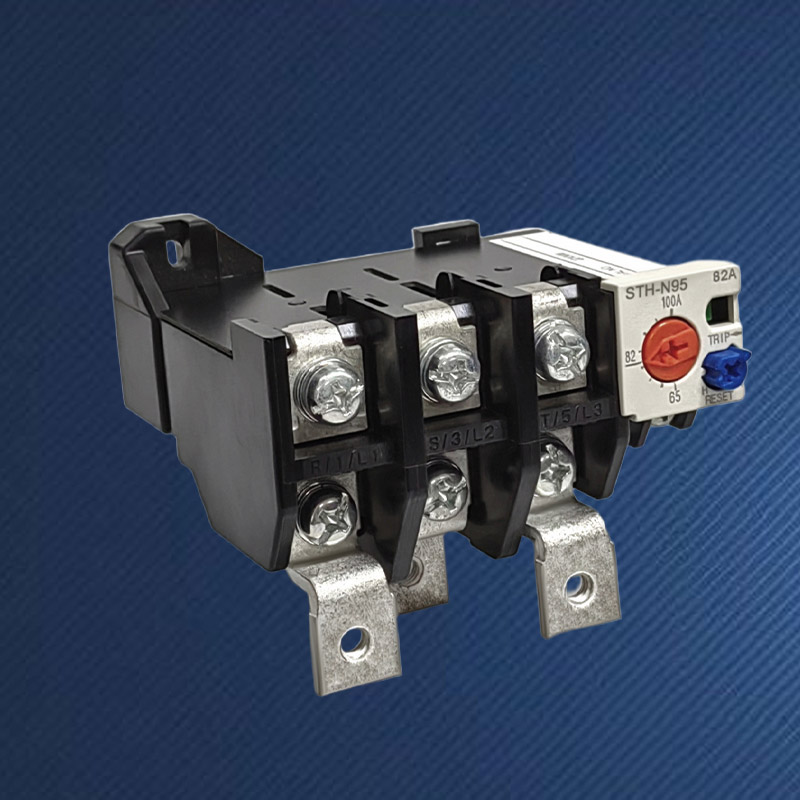

Thermorelais mit Überlastschutz

Der Schaden an Elektromotoren tritt selten sofort ein, sondern ist häufiger das Ergebnis eines langfristigen „nicht gesunden“ Überlastbetriebs, der zu einer langsamen „Einbrenn“-Alterung der Isolationsschicht führt. Das hochwertige Überlastschutz-Thermorelais von SPX ist der „Pathologe“, der sich dieser fortschreitenden Bedrohung annimmt. Es konzentriert sich nicht auf momentane Kurzschlussströme, sondern „pulst“ kontinuierlich den Betriebsstrom des Motors und wandelt durch eine ausgeklügelte mechanische Struktur den Stromwert in Wärme um, die dann in mechanische Verschiebung umgewandelt wird. Bei diesem Prozess geht es im Wesentlichen darum, den Temperaturanstieg innerhalb der Motorwicklung in Echtzeit außerhalb des Gehäuses zu reproduzieren. Zeigt dieses „In-vitro-Modell“ eine Überhitzung, stellt es fest, dass auch der Motorkörper in Gefahr ist und gibt sofort einen Auslösebefehl.

Besonderheit

Der kundenspezifische Überlastschutz-Thermorelaiskern besteht aus einer Reihe von Bimetallstreifen, die im Hauptstromkreis des Motors in Reihe geschaltet sind. Bei Stromfluss entsteht Wärme und der Bimetallstreifen verbiegt sich aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten der beiden Metallschichten zu einer Seite. Je größer der Überlaststrom, desto höher die Aufheiz- und Biegegeschwindigkeit.

Durch die Biegung wird eine Reihe von Verbindungsmechanismen gedrückt, und nach einer Zeitspanne, die umgekehrt proportional zur Größe des Überlaststroms ist, löst sie schließlich das Öffnen des normalerweise geschlossenen Steuerkontakts aus. Beispielsweise kann der Betrieb beim 1,2-fachen Nennstrom mehrere Minuten dauern, während er beim 7-fachen Nennstrom möglicherweise nur wenige Sekunden dauert. Die Funktion des Überlastschutz-Thermorelais entspricht der thermischen Lebensdauer des Motors, der leichten Überlastungen über einen langen Zeitraum standhält und bei schwerer Überlastung eine sofortige Abschaltung erfordert.

Vorteil

Der Wärmespeicher- und -ableitungsprozess von Bimetallstreifen kann den thermischen Prozess von Motorwicklungen instinktiv und ohne elektronische Programmierung simulieren. Diese auf physikalischen Gesetzen basierende Schutzart hat ihre Zuverlässigkeit in der Materialwissenschaft verwurzelt und wird nicht durch Softwarefehler oder elektromagnetische Störungen beeinträchtigt.

Die „chronische Überlastung“ von Motoren, die lange Zeit mit 105 % bis 150 % Nennstrom laufen, kann von elektronischen Geräten aufgrund von Einstellungs- oder Signalschwankungen übersehen werden, aber die Wärme der Thermorelais sammelt sich bis zum zuverlässigen Betrieb weiter an, insbesondere um diesen leicht zu übersehenden chronischen Isolationskiller zu bekämpfen.

Bei einem Phasenausfall oder einer starken dreiphasigen Unsymmetrie steigt der Betriebswicklungsstrom erheblich an. Ein hochwertiges Überlastschutz-Thermorelais kann durch seinen internen Differentialverstärkungsmechanismus (z. B. eine Differentialführungsplatte) die Auslöseaktion erheblich beschleunigen und einen wirksamen Phasenausfallschutz bieten.

Keine Hilfsstromversorgung erforderlich, einfache Struktur, hergestellt aus Metall und technischem Kunststoff. Dies bedeutet, dass das Überlastschutz-Thermorelais in rauen Industrieumgebungen mit hohem Staubgehalt, Feuchtigkeit, großen Temperaturunterschieden und starken elektromagnetischen Störungen, denen elektronische Geräte nicht standhalten können, eine beispiellose Überlebensfähigkeit und Stabilität aufweist.

Anwendung

Großhandel mit hochwertigen Überlastschutz-Thermorelais aus unserer Fabrik. Sie weisen häufig einen Anstieg des mechanischen Widerstands und einen stetigen Anstieg des Stroms auf, was sie zu einem typischen Szenario für Thermorelais macht, um ihre Schutzvorteile bei „chronischer Überlastung“ zu nutzen.
Eine große Anzahl standardisierter kleiner und mittlerer Gerätehersteller kennzeichnen ihre Produkte mit Thermorelais, um das beste Gleichgewicht zwischen Zuverlässigkeit und Kosten zu erreichen.
Motoren in Zementwerken, Bergwerken und Gießereien sind starken Vibrationen und Staub ausgesetzt, und die passive mechanische Struktur von Thermorelais weist eine hohe Anpassungsfähigkeit auf.
Das Überlastschutz-Thermorelais ist als bewährte Standardkomponente eine direkte und zuverlässige Wahl für den Ersatz ähnlicher Produkte in alten Systemen.
