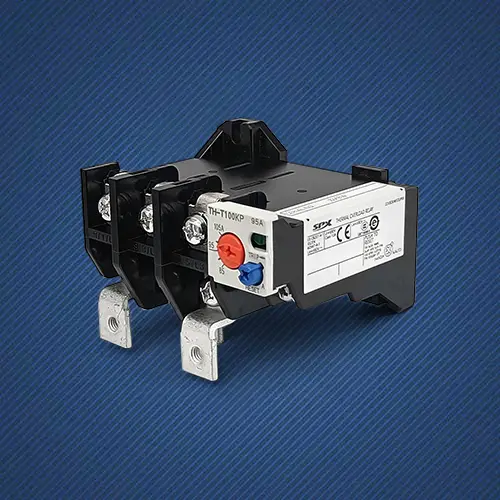

Thermisches Überlastrelais

Als professioneller Hersteller möchte  SPX Ihnen hochwertige thermische Überlastrelais anbieten.

Unter den zahlreichen Fehlern von Elektromotoren ist die Überhitzung und Alterung der Wicklungsisolation durch Langzeitüberlastung die häufigste und gehäufte Schadensform. Zu diesem Zweck wurde das hochwertige thermische Überlastrelais von SPX entwickelt. Es ist wie ein treuer Rekorder, der den Erwärmungszustand des Motors über interne Bimetallplatten kontinuierlich „erfasst“ und „merkt“. Seine Schutzeigenschaften passen perfekt zur thermischen Kennlinie des Motors. Wenn eine leichte Überlastung längere Zeit anhält oder kurzzeitig eine schwere Überlastung auftritt, wird rechtzeitig ein Auslösebefehl ausgegeben, um die Stromversorgung zu unterbrechen und Schutz zu bieten, bevor der Motor eine gefährliche Temperatur erreicht. Dabei handelt es sich um eine Schutzintelligenz, die auf physikalischen Prinzipien basiert, direkt und zuverlässig ist und keine externe Stromversorgung erfordert.

Das Bimetall-Kernelement des kundenspezifischen thermischen Überlastrelais erfährt aufgrund der durch den Strom erzeugten Wärme eine Verformung, die den Erwärmungs- und Abkühlungsprozess der Motorwicklung direkt simuliert. Die Schutzeigenschaften (Strom-Zeit-Verhältnis) stimmen in hohem Maße mit der thermischen Toleranz des Motors überein und es handelt sich um einen wesentlichen „analogen“ Schutz.

Je größer der Überlaststrom, desto mehr Wärme wird erzeugt, desto schneller ist die Biegegeschwindigkeit des Bimetallstreifens und desto kürzer ist die Auslösezeit. Diese inhärente physikalische Umkehrzeitcharakteristik kann ohne die Notwendigkeit komplexer Schaltkreise erreicht werden und ist sehr stabil.

Im „nicht gesunden“ Zustand von Elektromotoren, die über einen längeren Zeitraum mit 105 % bis 120 % Nennstrom betrieben werden, können elektronische Schutzvorrichtungen aufgrund von Einstellungen oder Störungen ignoriert werden, aber der thermische Akkumulationseffekt des thermischen Überlastrelais kann seine endgültige Wirkung sicherstellen und eine langsame Verschlechterung der Isolierung verhindern.

Wenn eine Phasenunterbrechung oder ein starkes Ungleichgewicht des Dreiphasenstroms auftritt, steigt der Strom der in Betrieb befindlichen Zweiphasenwicklung stark an. Das thermische Überlastrelais kann seinen Betrieb beschleunigen und durch die Kombinationswirkung eines internen Differentialführungsplattenmechanismus oder dreiphasiger Bimetallplatten einen wirksamen Schutz gegen Phasenausfall bieten.

Passiver Betrieb, keine Hilfsstromversorgung erforderlich; Die Struktur ist robust, die Lebensdauer lang und die Anschaffungs- und Wartungskosten sind deutlich niedriger als bei elektronischen Schutzgeräten.

Unempfindlich gegenüber Spannungsschwankungen, plötzlichen Überspannungen und elektromagnetischen Störungen im Stromnetz. In Industriestandorten mit Staub, Feuchtigkeit und großen Temperaturunterschieden weisen thermische Überlastrelais, die auf thermodynamischen Prinzipien basieren, oft eine bessere Stabilität auf als elektronische Präzisionsgeräte.

Anwendung:

Standardmäßiger Überlastschutz für direkt anlaufende Drehstrom-Asynchronmotoren wie Lüfter, Wasserpumpen, Kompressoren und Förderbänder.

Das thermische Überlastrelais bietet den kostengünstigsten Schutz in Situationen, in denen keine komplexe Kommunikation und Parameterüberwachung erforderlich ist.

Die Zuverlässigkeit mechanischer Strukturen in Werkstätten mit Vibrationen, hohen Temperaturen, hoher Staubbelastung oder elektromagnetischen Störungen unterstreicht ihre Vorteile.

Das thermische Überlastrelais wird als Ersatzteil verwendet, um ähnliche Produkte zu ersetzen und die Systemkonsistenz und -kompatibilität aufrechtzuerhalten.
